Nios II中使用onchip ram 出現can not place all ram cell in design的問題

[復制鏈接]
跳轉到指定樓層
樓主
ID:77367 發表于 2015-4-19 01:21 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
Abstract：

      最近使用NiosII 中onchip ram出現了can not place all ram cell in design的問題，最后發現是
超出了FPGA ram的容量。本人使用的是EPC2 5系列的FPGA。
Introduction：
      Onchip RAM是很占用FPGA內部RAM的，一般都用4K byte，但4Kbyte跑一些程序還是不行的，最好是用外部SDRAM。

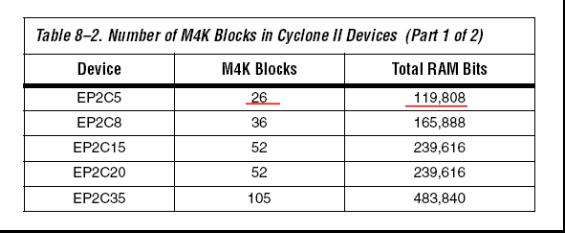

       CycloneII 系列 RAM 資源如下圖：
     看來，F(xiàn)PGA中的memory資源還是有限的。
     另外使用三種不同的CPU，使用的ram也不一樣。使用S和F型的CPU時候會有cache，cache也是需要占用ram的，這就是為什么一開始使用E的cpu沒有問題，后來使用F的cpu出現了“can not place all ram cell in design”的問題的原因。

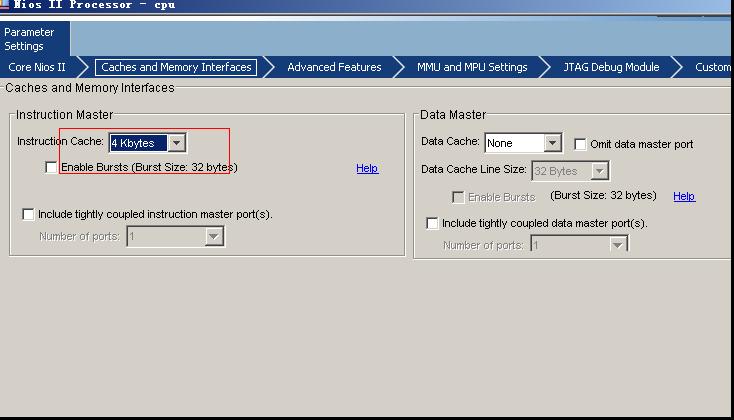

     可以將下圖中紅色部分的4K改小一些，一般1K也就差不多了。O(∩_∩)O~

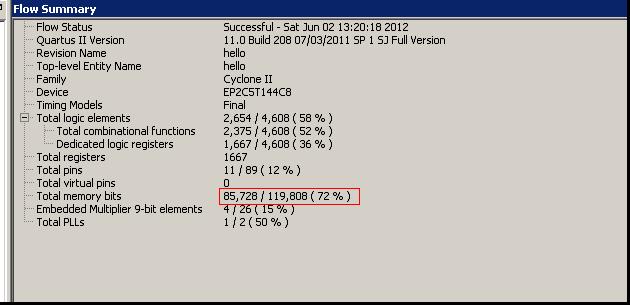

   精簡component，最后編譯結果如下：
    total memory bits使用了72%！
Conclusion：
      NiosII還是盡量不要使用onchip ram，這樣會占用太多FPGA memory資源。
