STM32F103系列二次bootloader寫保護設置的具體步驟

ID:77367 · 發表于 2015-4-19 01:03

一般的STM32F103系列寫入二次bootloader后，需要設置寫保護，下面以STM32F103C8為例，說明前16K設置寫保護的具體步驟。

一、硬件平臺、軟件環境及測試工具說明

1.硬件平臺: 兩塊USB-Dual-RS485實驗板.

2.軟件平臺: MDK-ARM 4.74 IDE及編譯器平臺

3.初始工具: J-Link V8

二、二次bootloader加入寫保護的具體步驟

(1) 大致工作流程
首先用J-Link V8以SWD的方式，將USB-CDC例程的axf文件寫入到第一塊實驗板。
第一塊電路板作為USB-CDC設備和下載器，對第二塊電路板進行程序下載和加密設置。

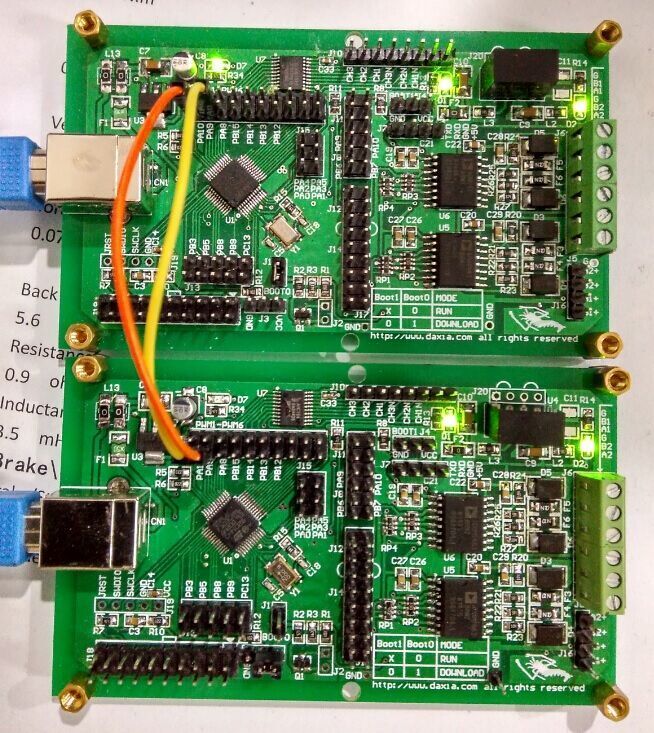

第一塊實驗板的USB虛擬串口綁定USART1串口(PA9、PA10)。如上圖所示，將兩塊板子并排放，
第一塊板子的PA9 PA10和第二塊板子的PA9、PA10交叉互連，第二塊板子boot0接VCC。

兩塊板子的USB線插入電腦，打開Flash_Loader_Demonstrator_v2.6.0 或 v2.7.0軟件，
按照下列步驟對第二塊板子寫入二次bootloader程序，并加入寫保護。

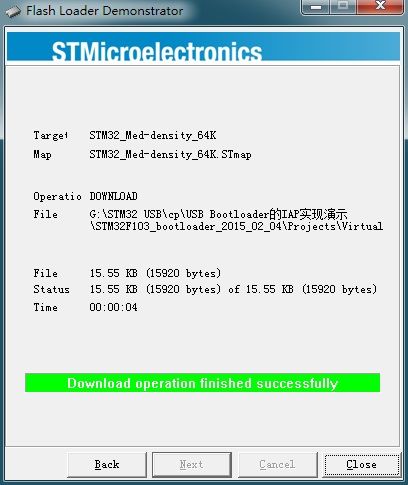

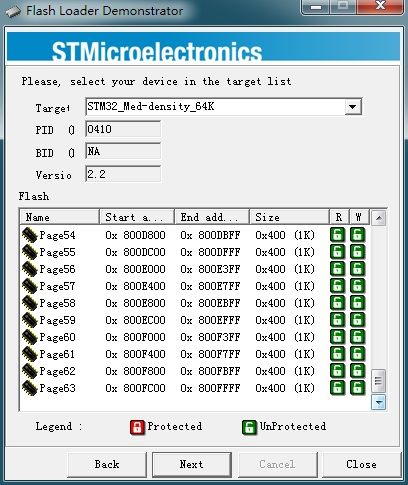

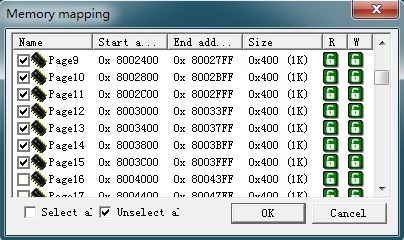

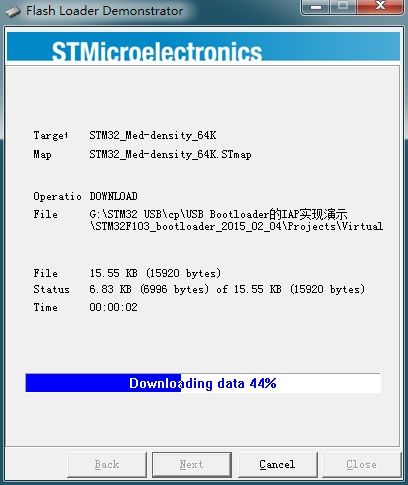

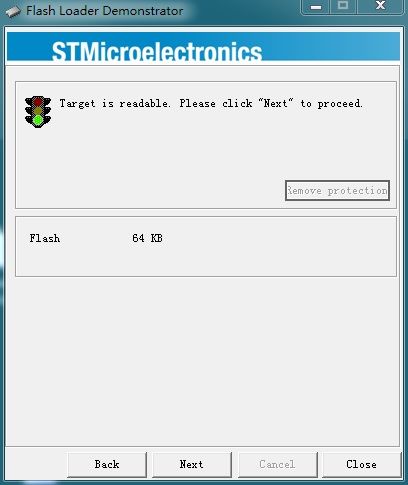

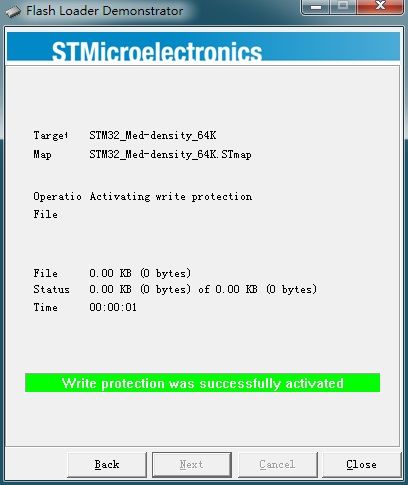

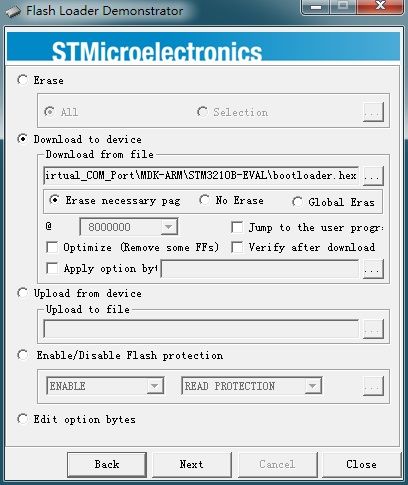

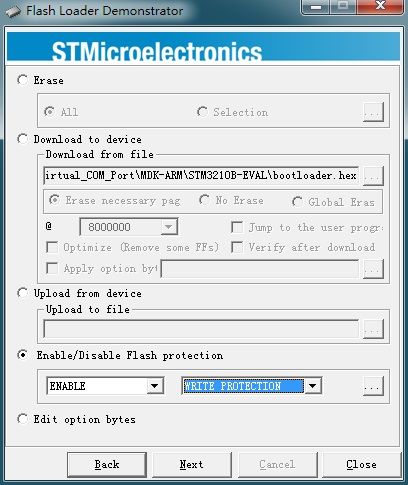

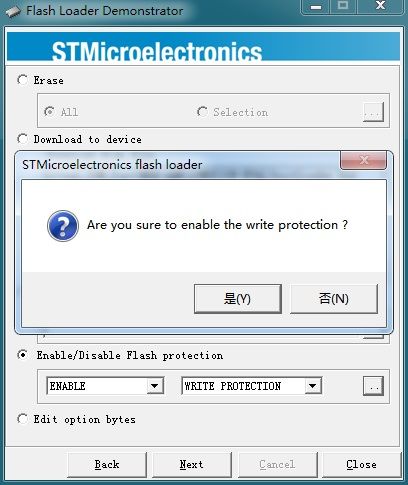

(2) 對二次bootloader加入寫保護的具體步驟，如下列圖片所示：
