利用ITK和VTK顯示MRI圖像

ID:77367 · 發表于 2015-4-18 20:08

TK, VTK軟件開發包分別具有強大的圖像處理與數據可視化功能因它們的源代碼免費和開放性，深受科研人員的青睞，一方面人們能直接綜合利用現有的圖像、圖形處理算法，構建所需要圖像處理子系統，包括數據二維顯示，減少不必要的重復性工作;另一方面，能在相同開發平臺上，對同類算法的性能進行比較。目前，已在醫學圖像、地理遙感、考古建模等領域上使用VTK開發包中成熟的數據可視化算法并且開始集成VTK與ITK，形成醫學圖像處理與分析算法平臺(MITK)。但是，ITK,VTK缺乏實用、靈活的用戶界面(UserInterface，或稱用戶接口)，必須借助其它圖形用戶接口軟件包，比如Qt, FLTK，MFC，才能完成實際意義上的數據三維顯示或圖像處理系統。

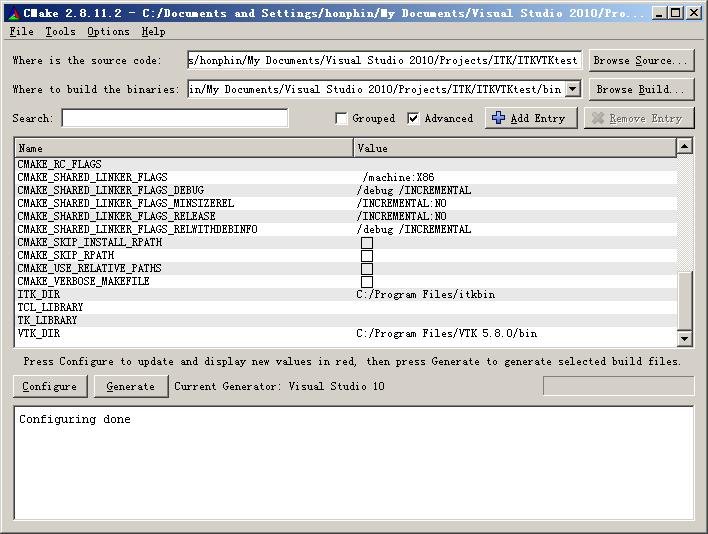

1.安裝好ITK和VTK后，設置系統環境變量(若不設置這兩個環境變量，CMAKE時可能導致找不到VTK或ITK):

ITK_DIR="C:\Program Files\itkbin"(含ITKConfig.cmake的目錄),

VTK_DIR="C:\Program Files\VTK 5.8.0\bin"(含VTKConfig.cmake的目錄)；

2.拷貝文件(若不執行此步驟，利用VS2010編譯工程時將出現如下錯誤：Cannot open include file: 'itkImageToVTKImageFilter.h': No such file or directory)：將C:\Program Files\InsightToolkit-4.4.2\Modules\Bridge\VtkGlue\include目錄下所有文件拷貝至C:\Program Files\InsightToolkit-4.4.2\Modules\Core\Common\include

3.修改CmakeLists.txt文件(若不執行此步驟，利用VS2010編譯工程時將出現如下錯誤：Cannot open include file: ‘ITKBasicFilters.lib': No such file or directory)：

原文件：

TARGET_LINK_LIBRARIES(myProject

ITKBasicFilters ITKCommon ITKIO

vtkRendering vtkGraphics vtkHybrid

vtkImaging vtkIO vtkFiltering vtkCommon

)

改為：

TARGET_LINK_LIBRARIES(myProject

${ITK_LIBRARIES}

${VTK_LIBRARIES}

)
