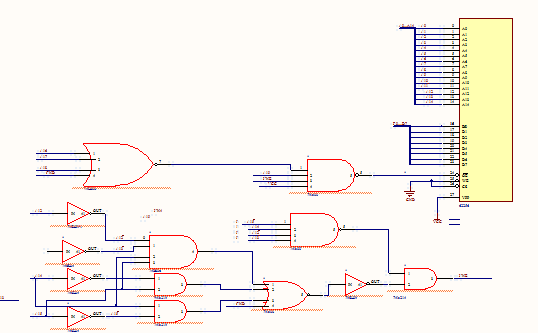

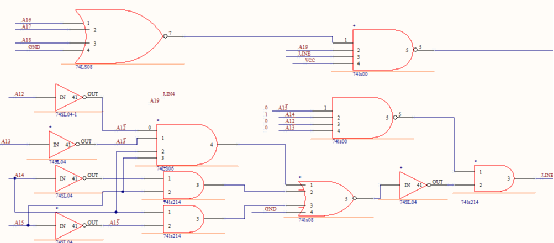

實驗一C8051單片機拓展EPROM一實驗?zāi)康模?/font>1熟悉單片機地址線與EPROM引腳的連線方式。2學會用altium繪制電路原理圖。3掌握c8051,32k寄存器拓展簡單并行的輸入輸出的方法。二實驗內容:1設同學的點名序號為 XX,參考教材的圖5.12的與非門譯碼電路,將一片32K的EPROM譯碼到首地址為 YY000H的地址空間。2其中 YYH=XXH+40H。如某同學的點名序號為 38,則 'YY'='38'+'40'='78'。三實驗原理:通過c8051單片機地址線中低15位與32k62256EPROM地址連接起來,高八位地址控制ROM的片使能,達到單片機拓展EPROM的目的。四實驗步驟:1通過查表可知本人班級點名序號為45,’yy’=’85 ’;首地址為’85000h’.2電路分析:1據5-12例可以得到,單片機A0-A14地址線與62256的A0-14相連,單片機A12-A19為控制信號,如果采用書中電路,就會發現保存的地址不是連續空間,需要用鎖存器來進行首地址選擇后,再進行余下地址的譯碼。2經過仔細分析,發現高8位地址線可以用4-16譯碼器,邏輯電路,鎖存器三種控制方法實現。本文主要介紹譯碼器方案。電路圖如下所示: 1 該電路圖主要由EPROM儲存電路和邏輯器件控制電路兩部分組成,其中由于首地址是85000h,末地址為8c000h,高4位可以直接用1000一直表示,但第12-15位4位二進制一直在變化,不能借用書中用一個15輸入與非門解決地址連續的問題。需要用數電中邏輯電路知識,圖中電路不是最簡電路,但為了便于看圖,用了5個非門,2個四輸入或非門,2個四輸入與非門,3個二輸入與非門,一個四輸入與門,邏輯電路如下所示: 將A19-A12用A19--A12表示,上圖中的邏輯關系可以用如下公式表示:
2計算:如圖,控制電路部分由高八位代碼0x85-0x8c決定,即高四位一定是8,A15-A12位為0101-1011 bit | 0101 | 0110 | 0111 | 1000 | 1001 | 1010 | 1011 | 1100 | 數值 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 由表得A15-A12可以分為01xx,10xx,1100,合并并除去0100,就可以得到。使地址儲存在0x85000h-0x8cfffh;
|
