“屏幕式”聲光電子琴

ID:76244 · 發表于 2015-4-7 00:42

電子琴在很多電子制作類書刊和網上論壇中很常見，為什么筆者還要介紹一款電子琴的制作呢？它跟其他的電子琴是否有所不同呢？且聽筆者進行詳細介紹。

作品功能

8個按鍵（SB3～SB10）能發出8個基本音符，而且上面的LED還會伴隨著按鍵點亮，讓你同時享受聲音跟視覺上的效果，在自己不彈奏的時候還可以播放內置的音樂，內置了一首《生日快樂》，就算你連音樂也不想聽，還可以單獨拿LED燈來耍�；�，按右上角的按鍵就可以轉換流動花式，達到兩用的效果，用兩塊板子制作，上面的板子如同一個“屏幕”顯示燈光，相信會給你帶來全新的制作。電路見附圖。

   廢話不多說，接下來就是制作時間：

準備器件： STC89C52RC單片機1塊
      470Ω電阻16只
      1kΩ電阻1只
      10kΩ電阻2只
      黃色LED燈16只（可根據個人喜好選擇不同顏色）
      小型微動按鍵8個
      較大的微動按鍵2個
      8050三極管2個（NPN型）
      揚聲器1個
      30pF電容2個
      12MHz晶體1個
      10μF電解電容1個
      5cm×7cm的洞洞板1塊
      9cm×16cm的洞洞板1塊
      排針若干

      準備好了嗎？Let’s do it！

1.先把LED燈和揚聲器、三極管按如圖所示在5cm×7cm的洞洞板上排列好，并且在背面焊接固定所有元器件。看！樣子是否像葵花呢？我小時候經常畫這個呢，呵呵~~

2.在背面把LED燈的負極管腳剪去，注意先把正極的管腳留著，就是那條“長腳”，留出的管腳在后面的制作中還有用處。

3.然后按照電路圖把剩下的部分在9cm×16cm的洞洞板上進行焊接，逐個整齊地焊接上，還可以加上一個紅色的LED燈作為電源的指示燈呢，注意指示燈的限流電阻為1kΩ，這個步驟加不加由你決定吧。

4.左邊部分感覺有些空曠，再焊接上一個復位電路就可以顯得有視覺上的平衡感了，因為STC的單片機都有內置復位，但是我們可以焊接一個復位電路用來隨時復位單片機的工作。

5.焊接后的背面如圖所示，做這個步驟時慢慢地焊接吧，空間比較充足，盡量焊接得好看一點。

6.再回到之前還沒有解決的工作吧！因為我們要用排針連接兩塊洞洞板，在小的洞洞板上按照自己的意愿排列好引腳的位置，因為空間比較狹窄，難免多了幾條飛線，沒辦法了。下面的步驟就有趣了，把之前“懸在空中”的長引腳用焊錫在“空中”焊接上，焊接完了如圖所示，于是，一個“地球防護罩”就這樣制作成了，這樣制作還可以剩下大量的洞洞板空間喔～～

7.把適量的排針用鉗子彎成120°角，用來連接兩塊板子。

8.如圖所示把兩塊板子連接上，使其形成一定的角度，然后查漏補缺把其余的線連接上。

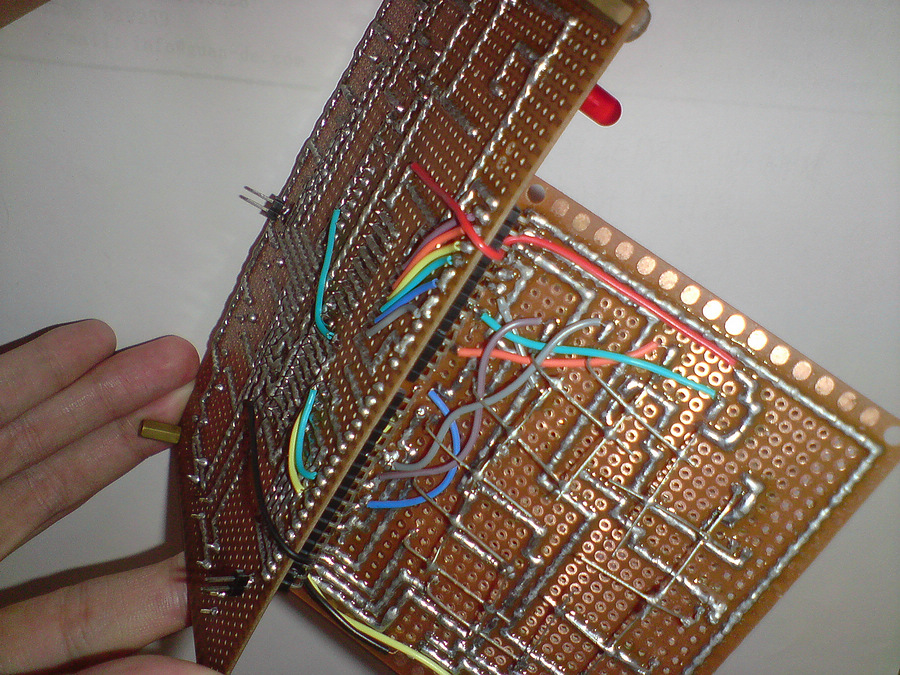

9.最終焊接后的背面就如圖所示，用3個兩針的直插排針在背面3個點上面焊接上，這樣就可以起到固定作用，使電子琴更加穩固。

10.形成后正面就如圖所示，看！形成一定角度后還很有立體感呢？有趣的洞洞板化身為一個小的“屏幕”，是否讓你耳目一新呢？插上電源，指示燈一亮，我們就可以隨意彈奏了。順著按下8個鍵，“Do、Re、Mi、Fa、So、La、Si、Do#”，而且“屏幕”上還相應有燈顯示，有聲有色，太有趣了！趕快拿音樂書來看看音符，然后按下相應的鍵，自己來彈奏吧！

制作感言

制作了多件單片機作品后，趁著心有余熱，想把自己的制作感受哆嗦幾句，順便和讀者們分享一下收獲。我要說的第一句話就是：單片機很好玩。許多人說學習單片機后很難記住，基本上今天學習的知識明天就忘記了，當然，能說這句話的人基本都是想投機取巧的人了，或者說是傳說中的“懶人”，他們每天能輕易地在電腦面前敲一下鍵盤就能把敵人打敗，或者一跳出來就爆了別人的頭，游戲玩到這種境界不能不說是高手。既然游戲可以玩出高手來，那么學習單片機是否也可以玩出來呢？答案當然是肯定的，而且單片機要比游戲好玩多呢，就我個人的學習歷程，首先學會了基本的知識后，就來玩玩前有古人后更有來者制作的流水燈，相信每個單片機學習者都玩過這個了吧，看著LED燈能按照自己的意愿閃爍，不失為一種興奮，我當初也是這樣，當然流水燈想玩出高水平的話也可以向立體思維發展，也就是上一期發表的立體LED。這時候就會日有所思夢有所想了，這就是玩久了后的“上癮”特征，上癮了就很難停止，糟了！怎么辦呢？還是要制作東東來過過癮吧，于是，混合所學的按鍵，數碼管，中斷等知識就制作了一個“微笑時鐘”，按照這種思維，才有了后面的幾個制作，而這一切竟然都是玩出來的結果，所以，如果能把學習的東西都跟“玩”字拉上關系，并且能自己親自操刀上陣制作一個的話，學習的東西還豈能忘記？！玩上癮了還比CS游戲好玩呢！這就是我制作后的感想，最大的收獲當然是日子過得充實了，進入了大學后現在才發現時間不夠用，大學時間還是要省著點用，畢竟過一天就少一天，混一天就如放血一天，因此，還是好好計劃一下，之于后話就不多重復，自己看著辦。還是老話，學習無止境，為了能玩得更多，還需要不斷地重復學習，擴展知識點，才能制作出更多的電子制作，請讀者大人們要好好體會，繼續努力奮斗。

另外本制作的源程序可以從51hei文章系統里下載:http://www.zg4o1577.cn/mcu/2190.html
