日常維修中，經常用到各種用電設備，是不是總是為各種特殊規格的輸出電源而頭疼？今天就教你DIY制作一款整合電源，不僅可以同時輸出五路電源，還具有電壓調節功能。這么一臺神器擺在工作臺上，動起手來也事半功倍了！
   此電源五路獨立輸出包括：
1，220V AC輸出；
2，5V DC輸出；
3，24V DC輸出；
4，0.9-17.7V DC輸出；
5，0.9-19.8V輸出。
五路獨立輸出是指各路輸出之間互不干擾，互不影響，可以同時使用。
1 工具和材料1.1 制作材料○ 23×28×12（cm）的塑料盒子
○ 數顯電壓表頭（量程50V）
○ USB母座×4
○ 5mm的DC插頭+插座4套
○ 鱷魚夾×2
○ KIS-3R33S可調電源套件×2
○ KIS-3R33S DC-DC模塊×2
○ 200KΩ電位器×2
○ 電位器旋鈕×2
○ 25V 35uF電解電容×2
○ 24V4A以上開關電源×1
○ 5V2A以上開關電源×1
○ 5V0.5A電源×1（電壓表頭供電用）
○ 24V散熱風扇×1
○ 皮尺
○ 220V電線2米
○ 12芯花皮排線1米
○ 220V家用插座及底座
○ 熱縮管（最好備上一大捆，從粗到細都要有）
○ 透明的電腦屏幕保護貼膜（背膠式）
1.2 制作工具● 剪刀
● 刻刀
● 鋼尺
● 強力晾衣夾×2
● 電烙鐵
● 剝線鉗
● 小號一些的一字、十字螺絲刀（有拆機套裝就最好了）
● 老虎鉗，尖嘴鉗，剪鉗，臺鉗，剪刀
● 鑷子
● 游標卡尺
● 大扭力的電鉆
● 鉆頭一套（從粗到細）
● 飛機形開孔器
● 電磨（配鋸片）
● 透明膠
● 熱熔膠槍
● 502瞬間強力膠
● 鉛筆
● 油性記號筆
● 不用的廢紙（一面要白色）
● 單面透光的窗紙若干
● 萬用表
● 三芯插座測試器（除非你有絕對信心不接錯線）
2 制作電源前面板2.1 規劃圖 - 要有個規劃，才能實施下一步：打孔，開槽。
- 注意：建議先用鉛筆描出大概區域，再用油性筆描一遍以便看得更清楚，還有防止手不小心抹掉了鉛筆痕跡。要先精密測量好所有要安裝在面板上的元件的參數，并且建議先用一張紙模擬面板來打孔，確定各個元件之間不會相互干擾，才進行下一步。切記！
2.2 打孔，開槽

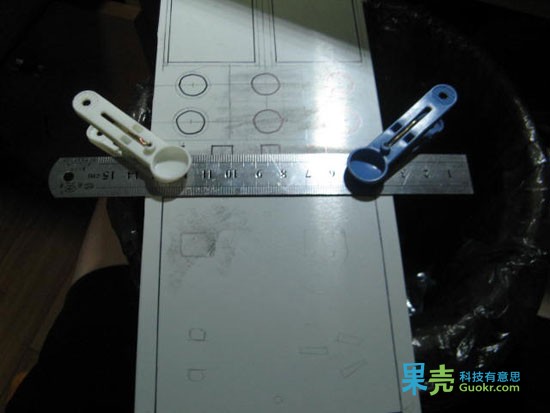

 - 先用強力晾衣夾夾住鋼尺，防止打出來的槽歪曲，導致裝不進220V插座！
 - 開好220V插座的槽后，建議再用磨頭打磨光滑槽的四周邊緣部分。
- 然后裝好220V插座的底座。要求剛好合適。
- 使用502瞬間強力膠把底座固定好，粘牢。
 - 然后是開USB母座、DC座、數顯電壓表頭、電位器的孔了。
- 注意：在開數顯電壓表頭的孔的時候，因為表頭兩側還有卡子，所以開孔時要把寬度擴大些，或像圖中這樣在一側開槽。
 - 完美裝入兩個表頭！！！
- 注意：僅測試用，不可以裝入表頭的話就繼續擴孔，可以裝入的話就拿下來放好，以免妨礙后面施工，或者損壞表頭。
2.3 裝飾性的“紙面板” - 找一張沒用的紙，要求一面是白色的，然后用筆描出面板的輪廓、開的孔、挖的槽的輪廓。
 - 描出輪廓之后，刻空需要刻空的部分。
- 沿著面板的輪廓將紙裁下來，四周邊緣用透明膠加固。
- 放上去測試一下，剛好。要是有不合適的地方要馬上修剪。
 - 用黑色油性筆寫出相關數據。
- 為了防止磨損、掉色、污染（畢竟是白紙啊！），貼上一層電腦屏幕保護膜（去街上找貼膜師傅，幾塊錢一大張，大約A3那么大）。
- 然后將本來鏤空的部分刻下來，再將“紙面板”從墊子上揭下來。
- 最后用透明膠在四周和開出來的槽里固定好“紙面板”。
2.4 安裝插座 - 將各個插座放置到位，有螺母的擰上螺母。
- 將這四個USB母座并聯接好。
 - 將圖中各個黃框內的兩個DC母座并聯。
- 接好線。圖中“1”和“3”均為0.9—17.7V DC輸出，而“2”為24V DC輸出。
3 后面板制作3.1 220V電源輸入接口
 - 用電鉆+小直徑鉆頭密密麻麻地沿著輪廓打孔。
- 最后用電磨+鋸片開槽。打孔是為了開槽時省力。
 - 裝上插座，力求尺寸合適！！
- 打孔、上螺絲，固定好插座。
3.2 散熱風扇
 - 不明白使用方法？看說明書上的圖。是通過兩把高速旋轉的刀，切割出圓形的孔。
 - 用電磨+磨頭把粗糙的邊緣打磨光滑平整并倒角。
- 打孔，裝螺絲，固定好散熱風扇。完工！

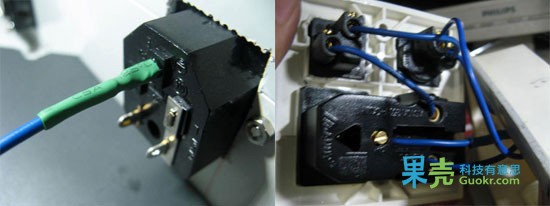

4 總裝4.1 連接開關、220V插座
 - 這是手繪的電源內部接線圖。（此圖圖標紅色線和黑色線標反了，要注意！）
4.2 連接三個電源
 將兩個5V電源的輸入端并聯。左邊的是5V2A，給USB母座供電，右邊的是5V0.5A，給電壓表頭供電。
 - 將兩個5V電源與24V電源的輸入端并聯。同樣做好絕緣措施。
- 上圖是3R33S作為可調電源的接線圖。
- 注意要把3R33作為可調電源要需要些改造，下圖是改造圖。
 - 這是手繪接線圖，各種電壓表頭的接線法可能不一樣，詳見電壓表頭的說明書。
4.3 總裝
 至此，一臺實用的五路獨立輸出可調電源就做好了！
5 還缺點什么？電源輸出線制作 - 截取50CM的花皮排線，焊接好DC插頭。注意先把后面那個黑色塑料的外殼套在線上。
 - 焊接好鱷魚夾。注意先把外面的紅/黑色橡膠套套在線上。
|
