家用白熾燈、電度表、漏電開關、熒光燈的接法
百度問：
我要電燈開關 空氣開關 單相電度表接線條的圖形符號
懸賞分：0 - 離問題結束還有 14 天 7 小時
問題補充：我要的是圖啊 GB那種
答百度：
一、白熾燈接法，如圖（簡單，不說）

二、機械式單相電度表的接法
1、單相電度表的構成及電路原理圖
單相有功電度表（簡稱：單相電度表）由接線端子、電流線圈、電壓線圈、計量轉盤、計數器構成，只要電流線圈通過電流，同時電壓線圈加有電壓，轉盤就受到電磁力而轉動。。單相電度表共有5個接線端子，其中有兩個端子在表的內部用連片短接，所以，單相電度表的外接端子只有4個，即1、2、3、4號端子。由于電度表的型號不同，各類型的表在鉛封蓋內都有4各端子的接線圖。原理圖如下

2、直接接入法
如果負載的功率在電度表允許的范圍內，即流過電度表電流線圈的電流不至于導致線圈燒毀，那么就可以采用直接接入法。
直接接入法：單相電度表共有四個接線端子，從左至右按1、2、3、4編號，如下圖
接線一般有兩種一般是1、3接進線，2、4接出線；另一種是按1、2接進線，3、4接出線。無論何種接法，相線（火線）必須接入電表的電流線圈的端子。由于有些電表的接線特殊，具體的接線方法需要參照接線端子蓋板上的接線圖去接。

3、經互感器接入法
在用單相電度表測量大電流的單相電路的用電量時，應使用電流互感器進行電流變換，電流互感器接電度表的電流線圈。接法有兩種：
（1）單相電度表內5和1端已斷開時的接法。
由于表內短接片沒有斷開，所以互感器的K2端子禁止接地。如圖

（2）單相電度表內5和1端短接片已斷開時的接法。
由于表內短接片已斷開，所以互感器的K2端子應該接地。同時，電壓線圈應該接于電源兩端。

四、機械式三相四線制有功電度表的常用接法，如下圖
1、直接接入法
如果負載的功率在電度表允許的范圍內，那么就可以采用直接接入法。

2、經互感器接入法
在用三相電度表測量大電流的三相電路的用電量時，因?yàn)榫€路流過的電流很大，例如300-500A，不可能采用直接接入法，應使用電流互感器進行電流變換，將大的電流變換成小的電流，即電度表能承受的電流，然后再進行計量。一般來說，電流互感器的二次側電流都是5A，例如300/5,100/5。關于如何計算用電量，前一篇博文已提到，請返回博客中看“電子電工”類博文查閱。

三、漏電開關的接法，如下圖（簡單，不說）
漏電開關的工作原理:下面所說的是“不全斷開型漏”電開關，這種不全斷開的漏電開關，在接線端子上會注明拿一根應接零線，大多指標零線“N”，那么這個端子必須姐零線，這種開關在跳閘時，零線是不斷開的，只有火線是斷開的。那么，“全斷開型”就是火線和零線都斷開了，接線時可以不區分“火”、“零”！

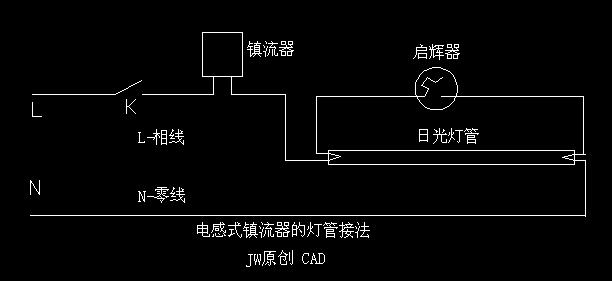

五、熒光燈的接法、如下圖
熒光燈的原理，鎮流器工作原理
