一個uln2003芯片可以驅動兩個步進電機同時運轉嗎

ID:74802 · 發表于 2015-3-18 16:09

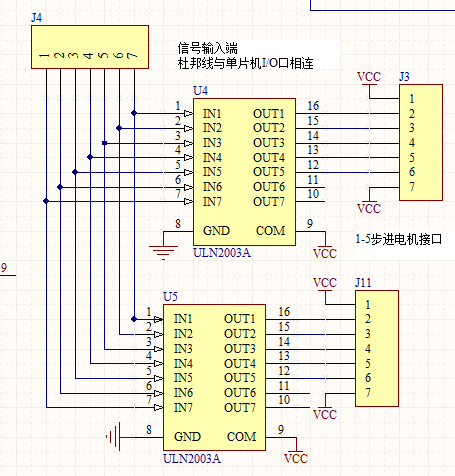

是要在51單片機上自己設計的電路圖，需要用兩個電機，兩個電機同時運轉，同步同向，現在圖上畫了兩個uln2003，想問一下一個uln2003是否可以驅動兩個步進電機

ID:57234 · 發表于 2015-3-18 17:45

只能驅動一個， 2個的話只能同步運動

ID:74219 · 發表于 2015-3-18 18:00

uln2003輸出只有500ma，你帶2個電機，電機在帶荷，肯定不行么

ID:74245 · 發表于 2015-4-24 23:01

uln2003只有7個控制端口，貌似不夠供兩個步進電機用。

ID:58502 · 發表于 2015-4-24 23:23

步進電機需要4個端口，2003只有7個，很明顯不夠，建議使用2803，有8個，剛好可以使用

ID:90625 · 發表于 2015-9-20 16:42

漂亮這就是我想要的

ID:79544 · 發表于 2015-9-21 10:39

應該帶動小電流的步進電機是可以的，是同步同向。實踐出真知，試試就知道啦。

ID:70404 · 發表于 2016-4-20 16:44

應該帶動小電流的步進電機是可以的，是同步同向。實踐出真知，試試就知道啦

ID:75321 · 發表于 2016-4-26 16:58

對控制電機的部分比較感興趣，進來學習了

ID:123712 · 發表于 2016-7-17 11:15

建議用ULN2803，剛好有8個端口可以同步驅動兩個四相五線小步進電機，因?yàn)轵?qū)動小四相五線步進電機只要100-150mA，兩個也就300mA

ID:134192 · 發表于 2016-7-19 13:36

要同時驅動兩個也可以，但是這兩個步進電機的動作一模一樣，因?yàn)榫幊桃徊讲綀?zhí)行

ID:159270 · 發表于 2017-2-23 22:45

兩個電機分別控制就好了

ID:227622 · 發表于 2018-3-22 18:33

可以嘗試用兩塊步進電機驅動板，電機的電源和芯片電源分開獨立供電

ID:311912 · 發表于 2020-12-2 10:02

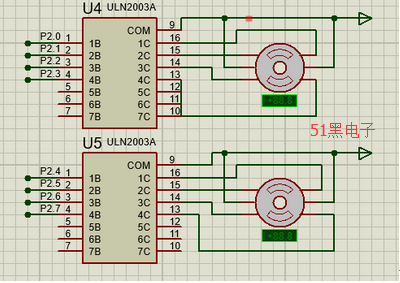

可以用兩個uln2003驅動，我正好在做窗簾對開

ID:280000 · 發表于 2020-12-29 15:24

可以的，小型的步進電機可以分別用兩個電機驅動模塊控制

ID:313791 · 發表于 2020-12-29 15:44

可以，自己用mos(三級)管搭一路就剛剛8路，以前我做過！

ID:824490 · 發表于 2020-12-29 16:06

SUN_ 發表于 2020-12-29 15:44
可以，自己用mos(三級)管搭一路就剛剛8路，以前我做過！

我也是這么做的

ID:420836 · 發表于 2020-12-29 23:33

一個步進電動機至少需要4個IO進行控制，而一個ULN2003僅具有7個IO，因此一個ULN2003只能控制一個步進電動機。
