51單片機+TEA5767+數碼管的FM收音機制作電路圖+程序

ID:72705 · 發表于 2015-1-24 15:20

現在網上很多網友都在做和TEA5767有關的東東，今天找到個MP4的尸體，屏碎了，打開一看剛好有能用的TEA5767，驗證了一下這個東西的實用性，用手上剛好有的51單片機開發板和lm386，為這個集成模塊搭建了一個測試平臺，下面是試驗圖片，如果在西安的朋友，肯定知道我手的那個電臺了，哈哈！
圖片一：

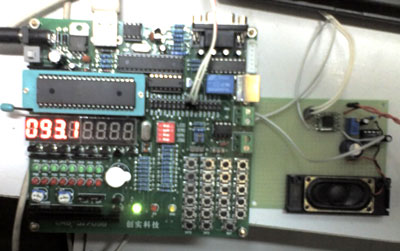

這個圖可以看到整體結構了，其實硬件電路很簡單，看看pdf文檔完全可以搭建出來，單片機實驗板是以前開發的商品。
圖片二：

這一部分是主要部分了，中間上面那個就是拆下來的TEA5767，它右邊是LM386，做功率放大的，下面的揚聲器是從一個筆記本里邊拆下來的（太敗家了，衰�。�。
下面的程序可以直接運行了，絕對沒問題的，這個也是參考了幾個網站的程序，做了些修改，可以手動自動調臺了，手動調臺有問題，算法好像不對，但是出來的頻率問題不大，自動搜索的結果是正確的，我要提醒大家一點，自動搜臺的效果和接受強度，也就是天線，有很大的關系，我的天線是一截不到15mm的軟導線，good luck！

/***************************************************************************************************
TEA5767采用I2C接口控制,單片機用AT89S52.晶振11.0592Mhz。采用四位LED顯示。
TEA5767采用I2C接口控制.TEA5767讀寫數據都是5個字節,其中PLL參數14位. Fosc =11.0592Mhz.
****************************************************************************************************/
#include "regx52.h"
#include "intrins.h"
/***********************************************************************************/
#define max_freq 108000 //108Mhz
#define min_freq 87500 //87.5Mhz
#define max_pll 0x339b //108MHz時的pll.
#define min_pll 0x299d //87.5MHz時的pll.
#define Add_Freq 1
#define Dec_Freq 0
#define REFERENCE_FREQ 32.768
#define ATIIcxxDriverAddressW 0xC0
#define ATIIcxxDriverAddressR 0xC1
#define _Nop() _nop_(),_nop_(),_nop_(),_nop_(),_nop_() /*定義空指令*/
#define LED P0
void Initialization(void);
void Get_Pll(void);
void Get_Frequency(void);
void Search(unsigned char mode);
void Auto_Search(unsigned char mode);
unsigned char GetKey();
void Delay(unsigned char Time);
void Led_Display(unsigned long i);
void DelayD(unsigned char Time);
unsigned char GetKey();
void Delay(unsigned char Time);
void ATIICxx_PWrite(unsigned char *McuAddress,unsigned char count);
void ATIICxx_PRead(unsigned char *McuAddress,unsigned char count);
void I2C_Send_Byte(unsigned char sendbyte);
unsigned char I2C_Receive_Byte(void);
void I2C_Start(void);
void I2C_Stop(void);
void I2C_Ack(void);
void I2C_Noack(void);
/*********************************************************************/
/* IIC讀寫程序芯片型號*/
sbit I2C_SCK=P3^0; /*實時時鐘時鐘線引腳 */
sbit I2C_SDA=P3^1; /*實時時鐘數據線引腳 */
sbit k1=P1^7;
sbit k2=P1^6;
sbit k3=P1^5;
sbit k4=P1^4;
/*********************************************************************/
/************************************************************************/
sbit ge=P2^3;
sbit shi=P2^2;
sbit bai=P2^1;
sbit qan=P2^0;
unsigned char tab[]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//共陽
//0, 1, 2 3 4 5 6 7 8 9
/************************************************************************/
unsigned char radio_write_data[5]={0x2d,0x56,0x20,0x11,0x00}; //初始化寫入TEA5767的數據(FM89.8Mhz)
unsigned char radio_read_data[5];
unsigned int Pll_Data;
unsigned long Frequency_Data;
/***********************************************************************************/
void Initialization(void)
{
TMOD = 0x11;
TH0 = 0x5d;
TL0 = 0x3d;
TR0 = 0; //25ms
TH1 = 0x5d;
TL1 = 0x3d;
TR1 = 0; //25ms
T2CON = 0x30;
T2MOD = 0x00;
RCAP2H = 0xFE;
TH2 = RCAP2H;
RCAP2L = 0xFB;
TL2 = RCAP2L;
TR2 = 0; //2400bps
PCON = 0x00;
SCON = 0xD0;
IP = 0x14;
EX0 = 1;
IT0 = 1;
ET0 = 1;
EX1 = 1;
IT1 = 1;
ES = 0;
EA = 0;
}
/***********************************************************************************/
//讀TEA5767狀態,并轉換成頻率
void Radio_Read(void)
{
unsigned char temp_l,temp_h;
Pll_Data = 0;
ATIICxx_PRead(&radio_read_data[0],5);
temp_l = radio_read_data[1];
temp_h = radio_read_data[0];
temp_h &= 0x3f;
Pll_Data = temp_h*256+temp_l;
Get_Frequency();
}
/***********************************************************************************/
//由PLL計算頻率
void Get_Frequency(void)
{
unsigned char hlsi;
unsigned int npll = 0;
npll = Pll_Data;
hlsi = radio_read_data[2]&0x10;
if (hlsi)
Frequency_Data = (unsigned long)((float)(npll)*(float)REFERENCE_FREQ*(float)0.25-225); //頻率單位:KHz
else
Frequency_Data = (unsigned long)((float)(npll)*(float)REFERENCE_FREQ*(float)0.25+225); //頻率單位:KHz
}
/***********************************************************************************/
//由頻率計算PLL
void Get_Pll(void)
{
unsigned char hlsi;
hlsi = radio_read_data[2]&0x10;
if (hlsi)
Pll_Data = (unsigned int)((float)((Frequency_Data+225)*4)/(float)REFERENCE_FREQ); //頻率單位:k
else
Pll_Data = (unsigned int)((float)((Frequency_Data-225)*4)/(float)REFERENCE_FREQ); //頻率單位:k
}
/***********************************************************************************/
//手動設置頻率,mode=1,+0.1MHz; mode="0:-0".1MHz ,不用考慮TEA5767用于搜臺的相關位:SM,SUD
void Search(unsigned char mode)
{
Radio_Read();
if(mode)
{
Frequency_Data += 100;
if(Frequency_Data > max_freq)
Frequency_Data = min_freq;
}
else
{
Frequency_Data -= 100;
if(Frequency_Data < min_freq)
Frequency_Data = max_freq;
}
Get_Pll();
radio_write_data[0] = Pll_Data/256;
radio_write_data[1] = Pll_Data%256;
radio_write_data[2] = 0x41;
radio_write_data[3] = 0x11;
radio_write_data[4] = 0x40;
ATIICxx_PWrite(&radio_write_data[0],5);
}
/***********************************************************************************/
//自動搜臺,mode=1,頻率增加搜臺; mode="0:頻率減小搜臺".
void Auto_Search(unsigned char mode)
{
Radio_Read();
Get_Pll();
if(mode)
{
radio_write_data[2] = 0xb1;
if(Pll_Data > max_pll)
{
Pll_Data = min_pll;
}
}
else
{
radio_write_data[2] = 0x41;
if(Pll_Data < min_pll)
{
Pll_Data = max_pll;
}
}
radio_write_data[0] = Pll_Data/256+0x40;
radio_write_data[1] = Pll_Data%256;
radio_write_data[3] = 0x11;
radio_write_data[4] = 0x40;
ATIICxx_PWrite(&radio_write_data[0],5);
Radio_Read();
while(!(radio_read_data[0]&0x80)) //RF電臺就緒標志
{
Radio_Read();
}
}
/***********************************************************************************/
void main(void)
{
//0x2d,0x56,0x20,0x11,0x00
unsigned long temp;
Initialization();
radio_write_data[0] =0x2A;
radio_write_data[1] =0xB6;
radio_write_data[2] =0x41;
radio_write_data[3] =0x11;
radio_write_data[4] =0x40;
ATIICxx_PWrite(&radio_write_data[0],5);//初始化TEA5767(89.8Mhz)
Frequency_Data = 89800;
while(1)
{ temp= Frequency_Data;
Led_Display(Frequency_Data);
if( k1 == 0)
{ DelayD(2);
while(k1 == 0);//等待鍵松開
Search(Add_Freq);
}
if( k2 == 0)
{ DelayD(2);
while(k2 == 0);//等待鍵松開
Search(Dec_Freq);
}
if( k3 == 0)
{ DelayD(2);
while(k3 == 0);//等待鍵松開
Auto_Search(Add_Freq);
}
if( k4 == 0)
{ DelayD(2);
while(k4 == 0);//等待鍵松開
Auto_Search(Dec_Freq);
}
}
}
/*********************************************************************/
struct bytedata_2
{
unsigned char ByteH;
unsigned char ByteL;
};
union int2byte
{
unsigned int IntData;
struct bytedata_2 ByteData;
};
/*********************************************************************/
//啟動I2C總線,退出時SCL為低
void I2C_Start(void)
{
I2C_SDA=1; /*發送起始條件的數據信號*/
_Nop();
I2C_SCK=1;
_Nop();_Nop();_Nop();_Nop();_Nop();/*起始條件建立時間大于4.7us,延時*/
I2C_SDA=0; /*發送起始信號*/
_Nop();_Nop();_Nop();_Nop();_Nop(); /* 起始條件鎖定時間大于4μs*/
I2C_SCK=0; /*鉗住I2C總線，準備發送或接收數據 */
_Nop();_Nop();_Nop();_Nop();_Nop();/*起始條件建立時間大于4.7us,延時*/
}
//*停止I2C總線
void I2C_Stop(void)
{
I2C_SCK=0;
I2C_SDA=0; /*發送結束條件的數據信號*/
_Nop(); /*發送結束條件的時鐘信號*/
I2C_SCK=1; /*結束條件建立時間大于4μs*/
_Nop();_Nop();_Nop();_Nop();_Nop();
I2C_SDA=1; /*發送I2C總線結束信號*/
}
//MCU等待應答位(返回0表示應答)
bit I2C_WaitAck(void)
{
unsigned char ucErrTime = 200; //因故障接收方無ACK，超時值。
I2C_SCK=0;
I2C_SDA=1;
_Nop();
I2C_SCK=1;
while(I2C_SDA)
{
ucErrTime--;
if (ucErrTime == 0)
{
I2C_Stop();
return 0;
}
}
I2C_SCK=0;
return 1;
}
//MCU應答信號
void I2C_Ack(void)
{
I2C_SCK=0;
I2C_SDA=0;
_Nop();
_Nop();
_Nop();
_Nop();
_Nop();
I2C_SCK=1;
_Nop();
_Nop();
_Nop();
_Nop();
_Nop();
I2C_SCK=0;
}
//MCU發送非應答信號
void I2C_Noack(void)
{
I2C_SCK=0;
I2C_SDA=1;
_Nop();
_Nop();
I2C_SCK=1;
_Nop();
_Nop();
I2C_SCK=0;
}
void I2C_Send_Byte(unsigned char sendbyte)
{
unsigned char i = 8;
while( i-- )
{
I2C_SCK = 0;
_Nop(); //_Nop();
if ( sendbyte &0x80 ) I2C_SDA =1;
else I2C_SDA =0;
_Nop(); //_Nop();
I2C_SCK = 1;
_Nop(); //_Nop();
sendbyte <<= 1;
}
I2C_WaitAck();
}
static unsigned char I2C_Receive_Byte(void)
{
unsigned char i = 8, data_buffer;
I2C_SDA = 1;
while ( i--)
{
I2C_SCK =0;
_Nop();_Nop();
I2C_SCK =1;
_Nop();_Nop();
data_buffer <<= 1;
if ( I2C_SDA ) data_buffer++;
}
return (data_buffer);
}
void ATIICxx_PWrite(unsigned char *McuAddress,unsigned char count)
{
I2C_Start();
I2C_Send_Byte( ATIIcxxDriverAddressW );
while(count--)
{
I2C_Send_Byte( *(unsigned char*)McuAddress );
((unsigned char*)McuAddress)++;
}
I2C_Stop();
}
void ATIICxx_PRead(unsigned char *McuAddress,unsigned char count)
{
I2C_Start();
I2C_Send_Byte( ATIIcxxDriverAddressR );
while(count--)
{
*McuAddress = I2C_Receive_Byte();
I2C_Ack();
McuAddress++;
}
I2C_Noack();
I2C_Stop();
}
void DelayD(unsigned char Time)
{
unsigned char i;
while( --Time != 0)
{
for(i = 0; i < 125; i++); //i 從0加到125，CPU大概就耗時1 毫秒。
}
}
/************************************************************************/
void Led_Display(unsigned long i) //顯示函數
{
LED = tab[i/100000];
qan = 0;
bai = 1;
shi = 1;
ge = 1;
DelayD(3);
LED = tab[(i%100000)/10000];
qan = 1;
bai = 0;
shi = 1;
ge = 1;
DelayD(3);
LED = tab[((i%100000)%10000)/1000]&0x7f;
qan = 1;
bai = 1;
shi = 0;
ge = 1;
DelayD(3);
LED = tab[(((i%100000)%10000)%1000)/100];
qan = 1;
bai = 1;
shi = 1;
ge = 0;
DelayD(3);
}

復制代碼

希望大家可以繼續改進，讓這個東東的功能達到完善。

ID:62214 · 發表于 2015-4-7 12:59

看看有作用么？？

ID:91160 · 發表于 2015-9-27 15:02

樓主這個 ge shi bai qian 數碼管是怎么接的？

ID:86796 · 發表于 2015-11-19 21:50

如何才能讓每次自動調頻到電臺的頻點時候，停止，然后滴滴兩聲
還能否加上諸如DOLBY降噪的程序呢？
音頻的降噪處理，立體聲如何解析？
如果廣播電臺播出的是5.1聲道的呢？

ID:96320 · 發表于 2015-11-24 09:16

謝謝樓主，這回有的折騰啦，哈哈哈

ID:97359 · 發表于 2015-11-27 15:30

膜拜！太有才了！西安音樂臺

ID:72088 · 發表于 2016-9-25 16:39

wh369258we 發表于 2015-9-27 15:02
**** 作者被禁止或刪除內容自動屏蔽 ****

sbit ge=P2^3;
sbit shi=P2^2;
sbit bai=P2^1;
sbit qan=P2^0;程序有說明的

ID:156636 · 發表于 2016-12-21 19:38

你好，我想請問一下，是一定需要功率放大模塊（比如lm386）嗎？

ID:35873 · 發表于 2017-4-25 00:28

樓主搞得不錯哇

ID:272625 · 發表于 2018-1-7 23:08

感謝樓主,這是我需要的

ID:272625 · 發表于 2018-1-7 23:15

樓主把圖紙也發上來,我也想試下

ID:276348 · 發表于 2018-1-21 22:26

這個代碼就非常好的。

ID:697604 · 發表于 2020-2-24 19:38

感謝分享啦，謝謝樓主

ID:860602 · 發表于 2021-1-9 09:02

你好，我想請問一下，是一定需要功率放大模塊（比如lm386）嗎？是的
