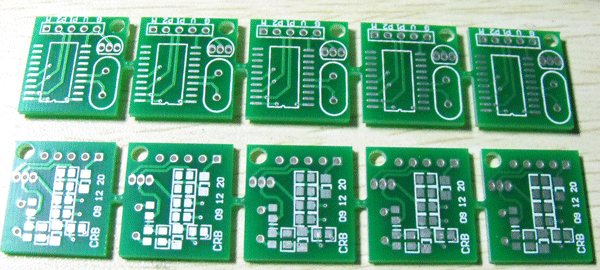

通聯的時候經常聽到用moto臺子的ham有通話結束應，自己開始弄不明白這個東西怎么搞的，然后把手咪拆開看了下，決定引一個音頻信號到mic引腳，這個信號由單片機來產生，這樣的話可以靈活改變語音結束的提示音了，今天畫的板子回來了，呵呵，上圖。
這個是焊接后的圖，垃圾呀，好好地東西糟蹋了，沒有細焊錫絲，1.2mm焊的，水品也不怎么地，就搞成這個樣子了

為了追求小體積，便于安裝所以都用貼片了，除了那個12M晶振。
下面這個是和手咪里的主板連接好后的樣子，沒有熱縮管了，用膠布搞了。
組裝后的樣子
呵呵，電路板后面加了一段塑料管，為了加重手咪分量的那個鐵板沒去掉。
塑料管用的就是中心筆芯的一段
就這些了，呵呵。現在結束通話的時候，有短促的三下“滴”聲，覺得挺好玩的。
下面是電路圖
那個三極管只是為了做封裝，用的是78L05，位置預留，因為有好多機型的手咪是8V的，要降壓的。
下面給個測試程序，就是我用的程序，以后的都會在這個上面改進的。
#include
unsigned char bb=0,dis_buf[3];
unsigned int sec1s=0,sec; //定時初始時間
bit f;//運行標志位
sbit spk=P1^4; //音頻
sbit k=P1^6; //接按鍵
sbit GND=P1^7;//接按鍵連接線
void delayms(unsigned int ms)
{
unsigned int i;
while(ms--)
for(i = 0; i < 30; i++);
}
void DD(void)
{
unsigned char b=0;
for(b=0;b<50;b++)
{
spk= ~ spk;
delayms(1);
}
delayms(90);
for(b=0;b<120;b++)
{
spk= ~ spk;
delayms(1);
}
delayms(90);
for(b=0;b<120;b++)
{
spk= ~ spk;
delayms(1);
}
}
main(void)
{
while(1)
{
if(k==0)
{
delayms(1);
GND=0;
while(!k);
DD(); spk=1;
delayms(10);
GND=1;
}
}
}
搞定了，吃飯去，分享快樂！！
73送給大家。
|
