鍵控LED臺燈制作和程序設計

ID:70941 · 發表于 2015-1-23 15:50

      去年留下的一個LED燈，閑來無事，晚上用筆記本沒有光看不清鍵盤，所以，想制作一個LED臺燈，按鍵控制加亮度和減亮度，本想加紅外線遙控的，本人比較懶，暫時只能鍵控，紅外線以后再加。
         LED臺燈電路圖，

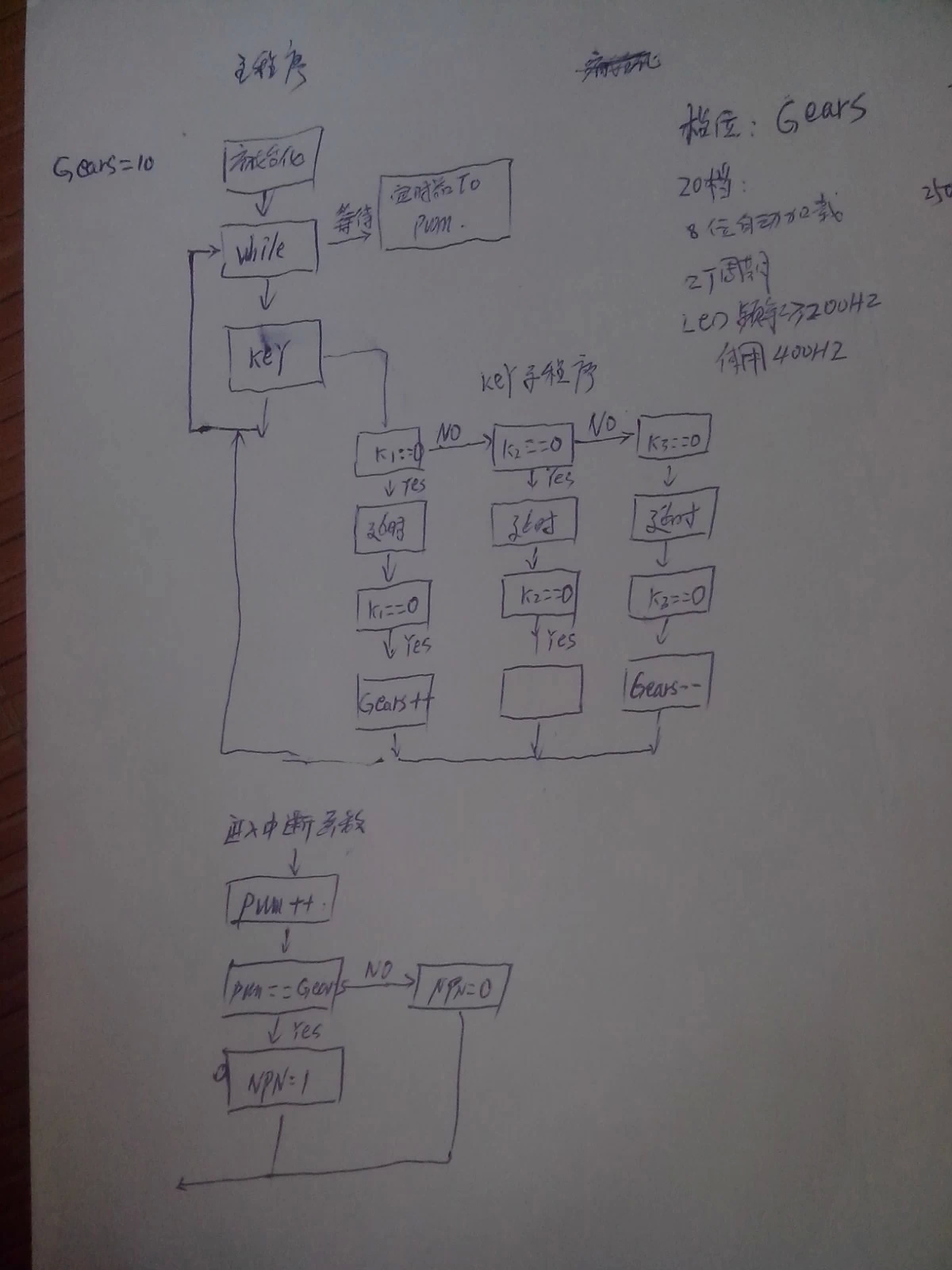

程序設計流程圖：

LED燈工作頻率為400HZ, 20級調節亮度，使用的是STC15F104W單片機，4K程序存儲，128B數據存儲，
由于這個單片機沒有PWM，只能用定時器模擬PWM，
程序代碼如下：
/*******************************************************************************************************
名稱：臺燈
MCU:STC15F104W 12MHZ
日期：2014 /9/1
==荊棘鳥=======
*****************************************************
****************************************************/
#include <REG52.H>
#include "intrins.h"
#define Uint unsigned int//宏定義
#define Uchar unsigned char

sfr INT_CLKO = 0x8f;//外部中斷與時鐘輸出控制寄存器
sfr AUXR = 0x8e;
sfr P3M1=0xb1;
sfr P3M0=0xb2;

sbit KEY1=P3^0;//亮度減
sbit KEY2=P3^1;//開機/關機/待機
sbit KEY3=P3^2;//亮度加
sbit NPN=P3^3;//控制端
sbit IR=P3^5;//紅外線
sbit LED=P3^4;//指示燈

Uchar Gears;//20級檔位
Uchar PWM;

void KEY();
void Delay(Uchar a);
/****************************************************
********主函數：調用子函數**************************/
void main()
{

AUXR &= 0x7f;//定時器0為12T模式
//AUXR |= 0x80; //定時器0為1T模式
TMOD=0x02;//定時器0 模式2
TH0=TL0=131;//定時器0賦初值
ET0=1;//打開定時器0中斷
EA=1;//打開總中斷
TR0=1;//定時器0啟動
P3M1=0x00;
P3M0=0x08;

while(1)
{
KEY();
Delay(200);
LED=~LED;

}

}
/*****************************************************
********子函數：按鍵函數****************************/
void KEY()
{

//======================
if(KEY1==0)
{
Delay(20);
if(KEY1==0)
{

if(Gears==0)
{
Gears=0;
}
else
{
Gears--;
}
while(!KEY1);
}
}
else
if(KEY2==0)
{
Delay(20);
if(KEY2==0)
{

}
}
else
if(KEY3==0)
{
Delay(20);
if(KEY3==0)
{
Gears++;
if(Gears>20)
{
Gears=20;
}
while(!KEY3);
}
}

}
/****************************************************
********子函數：延時函數***************************/
void Delay(Uchar a)
{
Uint b,c;
for(b=a;b>0;b--)
for(c=1000;c>0;c--);

}
/****************************************************
********子函數：定時器中斷函數*********************/
void T0_time() interrupt 1
{

PWM++;
if(PWM>Gears)
{
NPN=1;
}
else
{

NPN=0;
}
if(PWM>20)
{
PWM=0;

}
}
視頻：

此日記為實驗，屬于半成品，作品有點難看，勿笑！！！！
