關于我做的一些TC（特斯拉線圈）

ID:72519 · 發表于 2015-1-22 09:07

開始做第的一個TC，是根據Black的帖子，用電蚊拍供電的。

記不清是哪一天了，開始去買漆包線和電蚊拍。
漆包線只買到了0.6mm的（太粗了），后來效果自然悲劇。

找了個pvc管想做蚊香盤初級，后來發現根本沒那必要。

電蚊拍。
然后得知TC需要的是諧振而不是胡亂拼湊。
某天，找親戚去電業局拆了些電度表，里面的細漆包線不錯，市面上難找啊，如圖

線到手了，就開始繞次級
當時沒有80mm內徑的pvc，找了個薯片筒代替
如圖

前前后后也不知道繞了多少天，
后來某天去買了很多2kv的103，就是上面圖里的瓷片電容。
再后來又買了鐵球做放電頂端。
漸漸懂了一點SGTC的原理，開機試電蚊拍TC。
如圖

然后自然是沒有諧振，只有1mm電弧，能半點亮節能燈。純粹的感應圈。
繼續在論壇潛水，聽說到高壓包，就去買了一個，買回來后查詢插腳位，以為高壓包是接市電使用的。。。（無知啊！）
后來知道高壓包只是個高頻變壓器，而不是工頻變壓器~
然后開始做最簡單的單管自激驅動高壓包電路，在此要感謝Jack閃電、y2k、XXpad等前輩的綜合指導。
電路是簡單的，另一個帖子里有，這里不貼了。實物：

當然，買元件和電路板什么的就不再重復了。Tizupad給我推薦了一個非常有愛的東西——ATX電源。

開機前，如圖

效果如圖，可以“點燈”

然后開始做black推薦的555+圖騰定頻SSTC，感謝stitch的技術支持。

焊了很久，咨詢了很久，費了很多時，查了很多資料，也學到了很多
焊接后：（ps，比較惡心，圖刪了）
買了個壞的電腦電源，拆了散熱片給場管，買了導熱硅脂涂上，配上了風扇。
裝盒，如圖，（ps，比較惡心，圖刪了）
結果你們知道的，第一次試機，沒有效果。
咨詢了高手，是諧振問題，然后，研究了一天，頻率和電感電容之間的關系。
換了定頻電容，依然悲劇，

之前我認為是虛焊問題，現在我知道真相了，定頻電阻數值取的太小，NE555根本沒起振啊！
之前打算用高壓包推SGTC的，可惜需要初級太多的電容（注，由于此文成文過早，此處有明顯數據錯誤，勿作參考），為此，我還做了個水瓶電容。如圖，啤酒瓶是磨開然后掀掉，鹽買的是加碘最多的，水買的是含鈣最多的。...

學會計算電感和頻率之后，打算把之前的次級重新改繞。計算了一下，用高壓包驅動，做個SGTC，正好能用上那個線圈，這樣初級電容只需要10nf左右，正好那天買了10個2nkv102，全部并聯之

今天采購了30個2kv的822 瓷片電容，花了9塊，20kv102是2.5元買的，算了算，并聯822，要達到102的耐壓，需要的822花費比102多，結論是，還是20kv的合算。
明天打算把555電路救活，然后通上音頻信號，做個音樂SSTC。
今天去買b772和d882加大圖騰的功率，沒買齊，555暫時擱置。
論壇開始流行zvs電路了，我也開始做了，做了一晚上，做了個“鳥籠”zvs，看著很滑稽，還沒上錫。
明天補焊，再試機。

7月26日。

zvs驅高壓包開機測試出弧了，只是空載時開關電源會斷電保護。似乎是電感用的不對。

今天，買了20個鱷魚夾，一根長燈管，10根熱熔膠棒，10個電磁爐電容，還有20個明后天到貨，還買了10米鋪墻線，買了8550+8050圖騰，接下來重新連555圖騰SSTC。順便研究音樂TC。買了絕緣膠帶和鋁箔膠帶，為卷電容做準備。
pcb，FeCl3，霓虹燈的變壓器。暫時買不到
7月27日
昨晚和今晨反復測試zvs高壓包推SGTC。
非常悲劇，情形如下
打火器出現均勻的電弧，加大間距則不打火。測量電容內阻無窮大，非擊穿。
更改打火器連接方式，無論是并聯還是串聯均為連續電弧。
用螺絲刀碰觸頂端，無火花出現。
故初級未起振。（注：事故原因打火器出的是連續離子火）
7.28
據說電容不應該焊在洞洞板上，高壓爬電，電容近似短路。
7.29
太忙了，一直在研究555驅動電路的改進問題，懶得更新日志懶得拍照。
今天重新做的555推高壓包電路調試成功，沒加圖騰，電弧極短。估計是繞在高壓包上的匝數太少了。
隨后，由于時間緊，沒有隔離加入收音機音頻，收音機受到干擾，所以加入手機音頻只有雜音沒有音樂。
but，手機自動關機，不讀SIM卡。
重新更換SIM，可開機，原來只是燒了SIM卡。
下午研究一下音圈隔離，或者把電路加入圖騰~擴一下流。
然后重新啟用水瓶電容，再試一下zvs高壓包推SGTC。
現在是改進zvs，555同步進行，單管自激由于高壓包不夠用已經被我拆了。

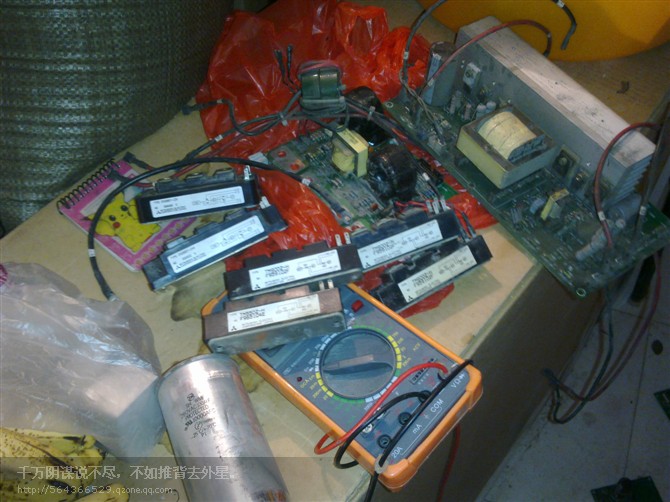

上一張雜亂的“工作”照

7.30
昨天下午找到了555的問題所在，順便加上了圖騰和三極管，改善了波形。
場管不熱，據說是頻率低的原因。（后注：其實是占空比小）
如圖

PS，洞洞板用反了，不過沒關系，這次我全部用熱熔膠加固了。
驅動高壓包拉弧2cm，可以分叉成多股電弧。
正在加音頻，用音圈隔離，換隔離電容，調節手機音量都不好。
聽了跳線帝的講解，改了接線還是不好。
今天得知，需要加功放，正好手頭有tda2030，準備搭一個功放。
7.31
等離子揚聲器總算可以發聲音而且沒有雜音了
好了，我從頭說起：
拆了個垃圾2.0電腦音箱做功放，芯片是tea2025，如圖
