DXP 轉換設置的線寬\過孔

ID:3721 · 發表于 2015-1-2 22:10

1）在畫線狀態P+L 進按 Shift+w 將彈以下你設置好的線寬對話框。

在走線過程中放置過孔，換過孔尺寸，通過“shift+V”，換你訂制好的各種各樣尺寸過孔：

訂制若干種過孔尺寸，以小鍵盤區的數字鍵做快捷鍵，3表示0.3孔徑的過孔、4表示0.4孔徑的快捷鍵、5…………，這樣你想用任一種尺寸的過孔，都可以很方便地調出來。我知道AltiumDesigner本身可以通過快捷鍵“shift+v”在走線過程中調用你填寫好的各種尺寸過孔，但單獨放置過孔，要想改尺寸的話，要按Tab鍵后改寫過孔尺寸的數據，非常麻煩。因此我想改用下面的方法：

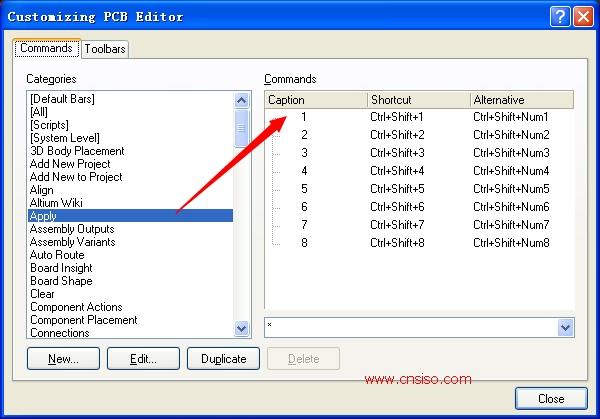

選擇Apply——“應用”，然后依次編輯各種尺寸的過孔在右邊的窗口：

我就以0.5mm孔徑的過孔舉例子：（我把這個過孔的數據綁定到小鍵盤上的數字“5”，以后按小鍵盤上“5”，鼠標上粘著一個這個尺寸的過孔）：

本來Altium放置過孔默認用快捷鍵“P”+“V”，我現在用小鍵盤區的“.”來實現同樣的功能(按Ctrl點鼠標左鍵，將彈設置對話框)：
上面我說到：Altium放置過孔默認用快捷鍵“P”+“V”，現在用小鍵盤區的“.”訂制了同樣的功能。
我發現：用自己訂制的過孔，比如按小鍵盤上5放置0.5mm孔徑的過孔，你放到走線上，它居然不能獲取該走線的net名，過孔仍然是“No Net”，導致過孔、走線因為不同網絡名而出現醒目的報警顏色。
究其原因：帶有參數——只要在訂制菜單中Parameter參數框里寫了數據的，在放置到走線上時無法融于走線的網絡。因此我在上面最后一個圖里訂制了一個不帶參數的過孔，我按小鍵盤上的“.”得到過孔放下去時，它很好地和走線融合到一起了。
這個我目前還不知道怎么解決，我暫時用的方法是：先按小鍵盤上“3”或“4”或“5”或“6”得到想要的過孔后，馬上鼠標右鍵點一下把過孔從光標箭頭上去掉，然后按一下小鍵盤上的“.”，這時鼠標光標上出現的過孔保持了你剛才選擇的尺寸，這個時候放到線上去就沒問題了。
