關于矩陣鍵盤的檢測

ID:70481 · 發表于 2014-12-16 17:55

現在睡不著，就把以前想到的矩陣鍵盤的檢測分享一下吧，可能已經有人想到了，那就算我是無聊吧。現在老師上課講的矩陣鍵盤的檢測都是一行一行或一列一列檢測，代碼比較繁瑣，以4×4的矩陣鍵盤為例（接的IO口為P0），我的想法是一次性將低四位全部為0（P0=0xf0），然后取P0的高四位，第二步將高四位為0（P0=0x0f），取P0的低四位，將兩次的數值合并即得到鍵值。這個想法我想到之初覺得太好了，但轉念一想，遇到了對單片機內部硬件的困惑，將兩個IO口直接相連，其中一個IO口拉低電平，那另一個IO口會怎么樣？是高電平被低電平拉低還是低電平被高電平太高？當時不確定，就沒去多想，不過現在我可以說是高電平被低電平拉低，因為我剛剛做過實驗，而且看了書上IO口的硬件組成（有關場效應管的東西）也可以得到相同的結論。這是仿真做的圖片，另外，用這種方法檢測的另一個好處就是能支持組合鍵的識別。下面是簡單的代碼：
unsigned char get_key_value(void)
{
      unsigned char value;
      KEY=0xf0;
      value=KEY;
      KEY=0x0f;
      value=value|KEY;
      return value;
}
好了，睡覺，都沒睡意了。

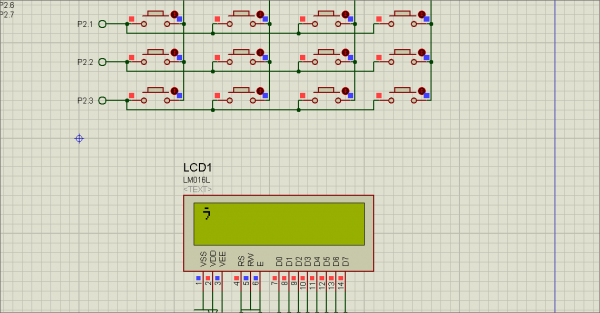

proteus仿真圖

仿真文件下載：

代碼.zip (38.88 KB, 下載次數: 27)
