三極管低電壓控制高電壓,不明白?

ID:66004 · 發表于 2014-10-16 19:19

我們的單片機的IO口是5V系統，如果直接接12V系統會燒壞單片機，所以我們加一個三極管，三極管的工作電壓高于單片機的IO口電壓，用5V的IO口來控制12V的電路，如圖3-8所示。

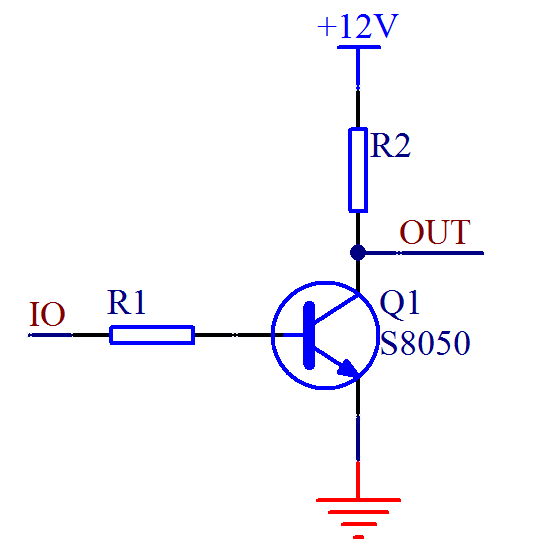

圖3-8 三極管控制電路圖

圖3-8里所示，當IO口輸出高電平5V時，三極管導通，OUT輸出低電平0V，當IO口輸出低電平時，三極管截止，OUT則由于上拉電阻R2的作用而輸出12V的高電平，這樣就實現了低電壓控制高電壓的工作原理。

不明白為什么當導通時OUT輸出是低電平?

ID:7485 · 發表于 2014-10-17 20:38

飽和導通時，三極管的壓降僅僅是“結電壓”，其余電壓都消耗在R2上了。所以輸出低電壓。

ID:66004 · 發表于 2014-10-17 20:43

謝謝
那上面的12V這時起什么作用？

ID:66004 · 發表于 2014-10-17 20:43

對這些知識一直很混頓

ID:51348 · 發表于 2014-10-17 22:06

IO高電平，三極管導通，等于短路，所以out就是接地，IO低電平，三極管截止，等于不通，12V電源經過電阻加在out上就是高電平位，只是個信號，不能帶負載，因為有電阻，一般這個用于非得操作，比如共陽極的轉共陰極或者輸出接繼電器需要上電低位等

ID:66004 · 發表于 2014-10-18 08:14

謝謝

我還要再想想

ID:44262 · 發表于 2014-10-20 10:13

建議樓主惡補一下模擬電路的基礎知識

ID:66840 · 發表于 2014-10-20 14:20

三級管導通條件是集電極反偏，發射極正偏。12V給集電極提供反偏電壓。IO口5V相當于提供發射極正偏電壓。Uc>Ub>Ue。三級導通，這時集電極和發和極之間的電壓之相差0.2V，大部分電壓在電阻上。可以看做電阻直接接地，所以輸出電壓為零。當IO為低電平時，Ub=Uc，三級管截止，這時輸出電壓為12V.

ID:69578 · 發表于 2014-11-28 12:53

輸出端應接三極管E極，圖中E極不應接地

ID:153199 · 發表于 2016-12-31 11:42

這只是導通作用
