1602液晶疑難雜癥

ID:65751 · 發表于 2014-9-16 17:31

本帖最后由 codenew 于 2014-9-16 20:46 編輯

先附上程序:
#include<reg51.h>
#include<intrins.h>
typedef unsigned char uchar;
typedef unsigned char uint;
unsigned char code table[]= {"Temp wireless "};
unsigned char code table1[]={"Temp:          "};
unsigned char code shuzi[]={"123456789ABCDEFG"};

unsigned char num;
sbit BEEP=P3^6;       //蜂鳴器定義引腳IO口

void delays(uint x) //毫秒級延時函數
{
  uint i,j;
  for(i=x;i>0;i--)
   for(j=110;j>0;j--);
}
/*******************************************************************************
以下是對液晶模塊的操作程序
*******************************************************************************/
/***********1602液晶顯示部分子程序****************/
sbit rs=P3^3;//LCD數據/命令選擇端(H/L)
sbit rw=P3^4;//LCD讀/寫選擇端(H/L)
sbit en=P3^5;//LCD使能控制
void ready()
{
      P0=0xff;
      rs=0;  //RS(H/L),低電平選擇命令
      rw=1;  //RW(H/L),讀操作
      en=1;
      while(P0&0x80); //當為0時表示不忙，退出循環。
      en=0;
}
void write_com(uchar com)
{
      ready();
      rs=0;//命令
      rw=0;
      P0=com;
      en=1;//ready()執行完后，en為0。形成高脈沖，表示可對液晶讀寫。
      en=0;
}
void write_date(uchar date)
{
      ready();
      rs=1;//數據
      rw=0;
      P0=date;
      en=1;//ready()執行完后，en為0。形成高脈沖，表示可對液晶讀寫。
      en=0;
}
void init1602()                      //上電后液晶顯示初始化函數
{
      write_com(0x38);       //設置工作方式
      write_com(0x0c);       //設置光標
      write_com(0x06);       //設置輸入方式
      write_com(0x01);       //清屏
      write_com(0x80);
      for(num=0;num<16;num++)
      {
         write_date(table[num]);
      }
      write_com(0x80+0x40);
      for(num=0;num<16;num++)
      {
         write_date(table1[num]);
      }
}

/**************************************************
函數功能：主函數
***************************************************/
void main(void)
{
      BEEP=1;             //禁止蜂鳴器
      en=0;
      P0=0xff;

      write_com(0x38);       //設置工作方式
      write_com(0x0c);       //設置光標
      write_com(0x06);       //設置輸入方式
      write_com(0x01);       //清屏
      write_com(0x80);
      for(num=0;num<16;num++)
      {
         write_date(shuzi[num]);
      }
      while(1);
}

ID:65751 · 發表于 2014-9-16 17:33

本帖最后由 codenew 于 2014-9-16 17:36 編輯

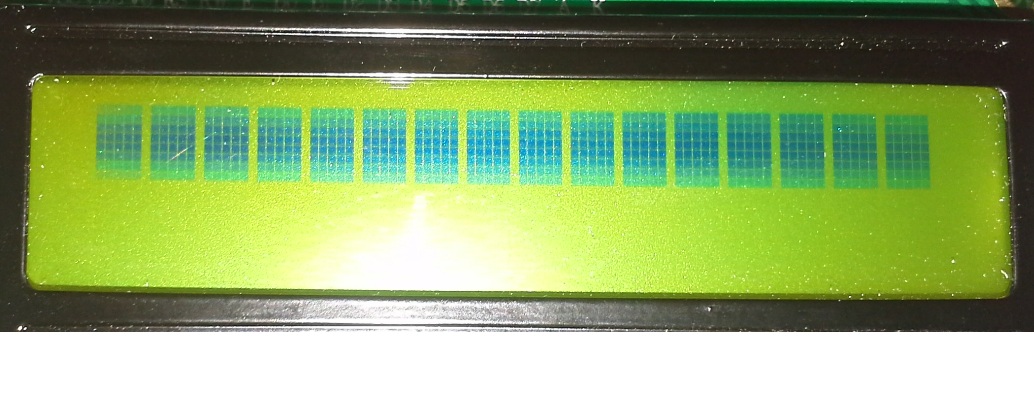

1.刷芯片，上電運行，第一行全部顯示小方塊，不正常。如圖所示。
2.刪除for(num=0;num<16;num++)
      {
         write_date(shuzi[num]);
      }
改成下面的：
      write_date('1');
      write_date('2');
      write_date('3');
      write_date('4');
      write_date('5');
當然while(1);不能刪除，上電運行，第一行還是全部顯示小方塊。
再刪除write_date('5');，即保留
write_date('1');
      write_date('2');
      write_date('3');
      write_date('4');
再刷芯片，上電運行，可正常顯示1234。
3.當刷芯片第一次是刷for語句，去掉主函數P0=0xff;，再把for語句換成
write_date('1');
      write_date('2');
      write_date('3');
      write_date('4');
      write_date('5');
編譯再刷芯片，上電運行，居然能顯示12345。

ID:65751 · 發表于 2014-9-16 19:54

本帖最后由 codenew 于 2014-10-3 16:27 編輯

   把數組的G去掉，即如下：
unsigned char code shuzi[]={"123456789ABCDEF"};
   在主函數中照樣用:
   for(num=0;num<16;num++)
   {
   write_date(shuzi[num]);
   }
   while(1);

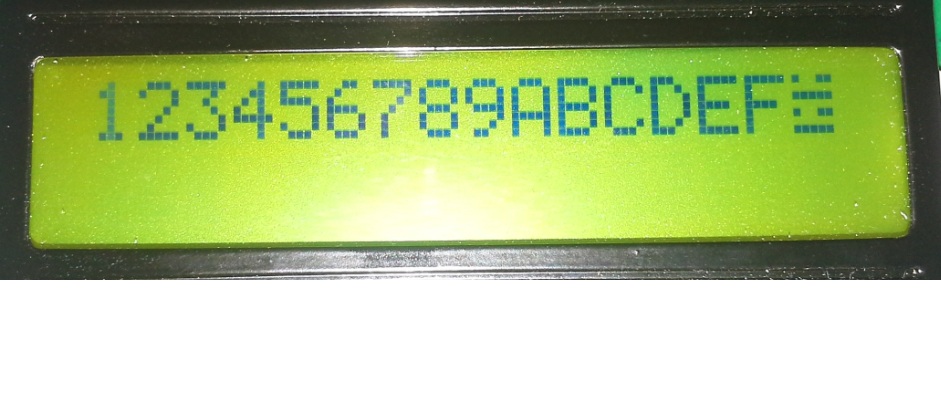

   刷芯片，上電運行，顯示123456789ABCDEF正常，但最后一位亂碼,如圖所示。最后一位亂碼屬正常，因為shizi[15]沒有賦值。

ID:65751 · 發表于 2014-9-16 20:28

本帖最后由 codenew 于 2014-9-16 20:44 編輯

   一開始時，編譯提示*** WARNING L16: UNCALLED SEGMENT, IGNORED FOR OVERLAY PROCESS兩個警告，主要是有兩函數沒有被調用。這兩個函數是void delays(uint x)和void init1602()。
      我把void delays(uint x)和void init1602()這兩個函數去掉，重新編譯，提示0錯誤，0警告了。重新刷芯片，上電運行，可正常顯示123456789ABCDEFG這十六個字符了。我不明白，為什么保留上面哪兩個函數就顯示不正常的？照理沒調用應不影響的。
      正常顯示123456789ABCDEFG的程序如下：
#include<reg51.h>
#include<intrins.h>
typedef unsigned char uchar;
typedef unsigned char uint;
unsigned char code table[]= {"Temp wireless "};
unsigned char code table1[]={"Temp:          "};
unsigned char code shuzi[]={"123456789ABCDEFG"};

unsigned char num;
sbit BEEP=P3^6;       //蜂鳴器定義引腳IO口
sbit rs=P3^3;//LCD數據/命令選擇端(H/L)
sbit rw=P3^4;//LCD讀/寫選擇端(H/L)
sbit en=P3^5;//LCD使能控制

/*******************************************************************************
以下是對液晶模塊的操作程序
*******************************************************************************/
/***********1602液晶顯示部分子程序****************/
void ready()
{
      P0=0xff;
      rs=0;  //RS(H/L),低電平選擇命令
      rw=1;  //RW(H/L),讀操作
      en=1;
      while(P0&0x80);  //當為0時表示不忙，退出循環。
      en=0;
}
void write_com(uchar com)
{
      ready();
      rs=0;//命令
      rw=0;
      P0=com;
      en=1;//ready()執行完后，en為0。形成高脈沖，表示可對液晶讀寫。
      en=0;
}
void write_date(uchar date)
{
      ready();
      rs=1;//數據
      rw=0;
      P0=date;
      en=1;//ready()執行完后，en為0。形成高脈沖，表示可對液晶讀寫。
      en=0;
}

/**************************************************
函數功能：主函數
***************************************************/
void main(void)
{
      BEEP=1;             //禁止蜂鳴器
      en=0;
      P0=0xff;

      write_com(0x38);       //設置工作方式
      write_com(0x0c);       //設置光標
      write_com(0x06);       //設置輸入方式
      write_com(0x01);       //清屏
      write_com(0x80);
      for(num=0;num<16;num++)
      {
         write_date(shuzi[num]);
      }
      while(1);
}

ID:58502 · 發表于 2014-9-16 22:53

我先拿你最原先的程序調試，發現有2個函數未被調用，一個延時函數，一個1602初始化，改了之后正常顯示
   #include<reg51.h>
#include<intrins.h>
typedef unsigned char uchar;
typedef unsigned char uint;
unsigned char code table[]= {"Temp wireless "};
unsigned char code table1[]={"Temp:          "};
unsigned char code shuzi[]={"123456789ABCDEFG"};

unsigned char num;
sbit BEEP=P3^6;       //蜂鳴器定義引腳IO口

/*void delays(uint x) //毫秒級延時函數
{
  uint i,j;
  for(i=x;i>0;i--)
   for(j=110;j>0;j--);
}    */
/*******************************************************************************
以下是對液晶模塊的操作程序
*******************************************************************************/
/***********1602液晶顯示部分子程序****************/
sbit rs=P2^6;//LCD數據/命令選擇端(H/L)
sbit rw=P2^5;//LCD讀/寫選擇端(H/L)
sbit en=P2^7;//LCD使能控制
void ready()
{
      P0=0xff;
      rs=0;  //RS(H/L),低電平選擇命令
      rw=1;  //RW(H/L),讀操作
      en=1;
      while(P0&0x80); //當為0時表示不忙，退出循環。
      en=0;
}
void write_com(uchar com)
{
      ready();
      rs=0;//命令
      rw=0;
      P0=com;
      en=1;//ready()執行完后，en為0。形成高脈沖，表示可對液晶讀寫。
      en=0;
}
void write_date(uchar date)
{
      ready();
      rs=1;//數據
      rw=0;
      P0=date;
      en=1;//ready()執行完后，en為0。形成高脈沖，表示可對液晶讀寫。
      en=0;
}
void init1602()                      //上電后液晶顯示初始化函數
{
      write_com(0x38);       //設置工作方式
      write_com(0x0c);       //設置光標
      write_com(0x06);       //設置輸入方式
      write_com(0x01);       //清屏
      write_com(0x80);
      for(num=0;num<16;num++)
      {
         write_date(table[num]);
      }
      write_com(0x80+0x40);
      for(num=0;num<16;num++)
      {
         write_date(table1[num]);
      }
}

/**************************************************
函數功能：主函數
***************************************************/
void main(void)
{
      BEEP=1;             //禁止蜂鳴器
      en=0;
      P0=0xff;
init1602();
      write_com(0x38);       //設置工作方式
      write_com(0x0c);       //設置光標
      write_com(0x06);       //設置輸入方式
      write_com(0x01);       //清屏
      write_com(0x80);
      for(num=0;num<16;num++)
      {
         write_date(shuzi[num]);
      }
      while(1);
}

ID:65751 · 發表于 2014-9-17 11:04

樓上的主函數可去掉 init1602();，因為它后面的 write_com等等實際就是初始化，原意是在主函數中自己初始化，顯示123456789ABCDEFG，不想調用void delays(uint x)和void init1602()。但為什么放著void delays(uint x)和void init1602()這兩個函數，不調用它們，會出現奇怪現像呢。求解。

ID:65751 · 發表于 2014-9-17 20:39

誰來評評理呀，即把我首發的程序去掉void delays(uint x)和void init1602()函數，就能正常顯示16個字符了，為什么會這樣的，哪兩個函數主程序根本沒調用呀。

ID:65751 · 發表于 2014-9-17 21:16

重大進展，把我首發的程序中的函數void ready()改成如下，不刪除void delays(uint x)和void init1602()函數也能正常顯示123456789ABCDEFG這十六個字符了。
void ready()
{
      unsigned char sta;
      P0 = 0xFF;
      rs = 0;
      rw = 1;
      do       {
            en = 1;
            sta = P0;
            en = 0;
      }while(sta & 0x80);//當為0時表示不忙，退出循環。

}

原ready()函數為：
void ready()
{
      P0=0xff;
      rs=0;  //RS(H/L),低電平選擇命令
      rw=1;  //RW(H/L),讀操作
      en=1;
      while(P0&0x80); //當為0時表示不忙，退出循環。
      en=0;
}
應該是原來ready()函數有問題才會導致哪么多奇怪的問題，上面比較一下，原來錯在哪呢？

ID:65751 · 發表于 2014-10-3 16:18

本帖最后由 codenew 于 2014-10-3 16:24 編輯

忘了總結，導致莫名的現像真正原因是40P鎖緊器彈簧接觸不良！

ID:153199 · 發表于 2017-2-19 12:07

感謝樓主分享，我也遇到過由于此問題，無法寫進程序
