轉自：http://www.zg4o1577.cn/stm32/4312.html
STM8S103的引腳封裝圖如下
是一個20管腳的51類型單片機，8Kflash 1kRAM。
STM8S207引腳封裝如下
一個48引腳64KFLASH和6K的RAM，也是51單片機，但串口和定時器的功能多了。
從手冊看，timer1是ADVANCED 定時器，timer 2 3是通用型定時器。
在移植過程中以為只要改動器件類型同時在stm8s.h內將
#ifndef __STM8S_H
#define __STM8S_H
#define STM8S207 //STM8S103
103注釋掉并開通207的宏定義。
定時器初始化如下
void TIM1_Init(void)
{
TIM1_DeInit(); //定時器1相關寄存器復位
TIM1_TimeBaseInit(7, TIM1_COUNTERMODE_UP, 9999, 0); //中斷時間10ms
// TIM1_TimeBaseInit(8, TIM1_COUNTERMODE_UP, 1500, 0); //中斷時間ms
TIM1_ITConfig(TIM1_IT_UPDATE, ENABLE); //使能中斷
TIM1_Cmd(ENABLE); //使能TIM1
}
void TIM2_Init(void)
{
TIM2_DeInit();
TIM2_TimeBaseInit(TIM2_PRESCALER_1, 125*20);//20ms中斷
TIM2_ITConfig(TIM2_IT_UPDATE, ENABLE); //使能中斷
ITC_SetSoftwarePriority(ITC_IRQ_TIM2_OVF, ITC_PRIORITYLEVEL_2);//設置d定時器中斷優先級 2
TIM2_Cmd(ENABLE);//使能定時器1
}
但是通過單步調試，確無法進入中斷
#pragma vector=ITC_IRQ_TIM2_OVF + 2
__interrupt void TIM2_UPD_OVF_BRK_IRQHandler(void)
{
TIM2_ClearFlag(TIM2_FLAG_UPDATE); //清定時器1更新中斷標志
}

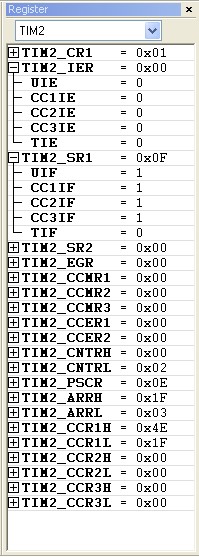

觀察寄存器發現 TIMER2 的寄存器值TIMER2_IER無法開通中斷也就是使能中斷 ，手冊和register都顯示timer2 的寄存器很少。TIMER1和TIMER2的比較如下
后來在stm8s_timer2.h里發現了端倪
typedef struct TIM2_struct
{
__IO uint8_t CR1;
// __IO uint8_t RESERVE1;
// __IO uint8_t RESERVE2; //注釋掉用于STM8S207 否則用于stm8s103
__IO uint8_t IER;
__IO uint8_t SR1;
__IO uint8_t SR2;
__IO uint8_t EGR;
__IO uint8_t CCMR1;
__IO uint8_t CCMR2;
__IO uint8_t CCMR3;
__IO uint8_t CCER1;
__IO uint8_t CCER2;
__IO uint8_t CNTRH;
__IO uint8_t CNTRL;
__IO uint8_t PSCR;
__IO uint8_t ARRH;
__IO uint8_t ARRL;
__IO uint8_t CCR1H;
__IO uint8_t CCR1L;
__IO uint8_t CCR2H;
__IO uint8_t CCR2L;
__IO uint8_t CCR3H;
__IO uint8_t CCR3L;
}
TIM2_TypeDef;
也就是在給timer2 的寄存器賦值時由于多了兩個沒用的，將數值頂替了，注釋掉可以了。
|
