廢棄電子產品上的LCD12864液晶弄個小玩意有興趣的可以看看

ID:63997 · 發表于 2014-8-29 15:48

電路圖以及液晶資料在17樓已經上傳

這兩天閑來無事翻箱倒柜發現忘記密碼的設備一枚因為有一個電子密碼器這個就不想要了
今天心血來潮看看這個液晶到底是個什么玩意
拆開后發現是 9線的液晶不清楚引線定義于是開始度娘然后

無語

無語了鄙視某些網站最起碼讓我看看是真么東西然后再讓我決定是否需要吧
好吧想想注冊一個賬號也沒什么大不了結果艾瑪邀請注冊盡然還要60 大洋我震驚了果斷放棄
沒辦法自己研究  然后接著度娘  這玩意果然強大讓我發現這個東西用顯示資料  仔細看下來發現引腳有點不同他的比我的多出好幾根線
但是被我發現了一個關鍵東西 ST7567 主控  然后到處找資料然后又在度娘文庫中發現然后開始仔細閱讀（艾瑪英文老夫我從初中開始學英語經過無數次英語考試記得非常清楚從來沒有及格哭死）
好吧還好現在互聯網發達可以使用在線翻譯邊翻譯邊理解然后發現這個應該是 spi 四線串口驅動
時序圖

時序圖

然后這個時序圖被我暴力的理解為這樣
我有一個遙控器然后要控制兩個設備
1：給遙控器通電安裝上電視（CSB = 0 選擇這個液晶片選）
2：我要控制哪個設備就要對準哪個設備第一個或者第二個（AO =0 ro AO=1寫數據或者寫命令）
3：我要按哪個按鍵（SDA 這個就是數據線）
4：我開始按咯需要有節奏的一按一放（SCK 給出時鐘信號）
嘿嘿！夠暴力吧！
好了時序圖理解了然后看看怎么初始化
這個就是全部指令當然由于屏幕的原因只截圖了 10個下面還有好長一串一個單詞都看不懂

接下來操作流程

初始化流程

好吧一步步翻譯理解然后注釋
好了經過漫長的時間。。。。。。。。。。。。。。。。。。。。
一切就緒開工
寫程序。。。。。。。。。。。。。。。。。
傻眼了猜測是這個主控是不錯但是怎么知道引腳定義呢！
呼呼慢慢來先用萬用表確定電源線這個好找有固定電壓并且有濾波電容的肯定就是電源了！
等等怎么有兩根線有固定電壓也都有電容怪事難道兩個電源這個就費神咯電壓還不一樣沒道理拆下來看看
電烙鐵伺候好的液晶拿下來了萬用表一測量  正極表棒接地負極表棒接這兩個電源線（測量板子）一個有阻值一個無窮大
好喔我猜另一個有電容的是一個內部的電壓輸出吧
至此輕松找到 GND VCC ！
剩下還有這么多線怎么辦
通過時序圖發現 RST 只是復位的時候有個短時間的低電平 cs線會在寫顯示的時候電平發生變化變化不是很快  所以電壓比較高
另外三根線電平變化比較快電壓會比較低
根據之前的st7565 液晶可得知在正常工作中 rst cs 這兩個引腳被意外拉低后將不會在顯示  那么這兩根線就很好確定了
首先給上電液晶顯示后  用萬用表確定兩根電壓較高的線
找到  然后用一個鑷子把這兩根線分別對地短接一下確定判斷找到
然后用一個電容一個耳機  （當有電平變化的時候用電容耦合過來后耳機將會發出聲音）
由于rst 復位后始終是高電平所以耳機將不會發出聲音 cs 由于寫操作的時候會有電平變化所以會在耳機里面聽見聲音
好了 rst 與 sc 線確定
然后接著聽另外三根線時鐘信號在寫的時候頻率是比較高的所以在聽的時候感覺完全不同
所以 sck 很好確定
另外兩根可以用排除法接線好了整個引線確定！

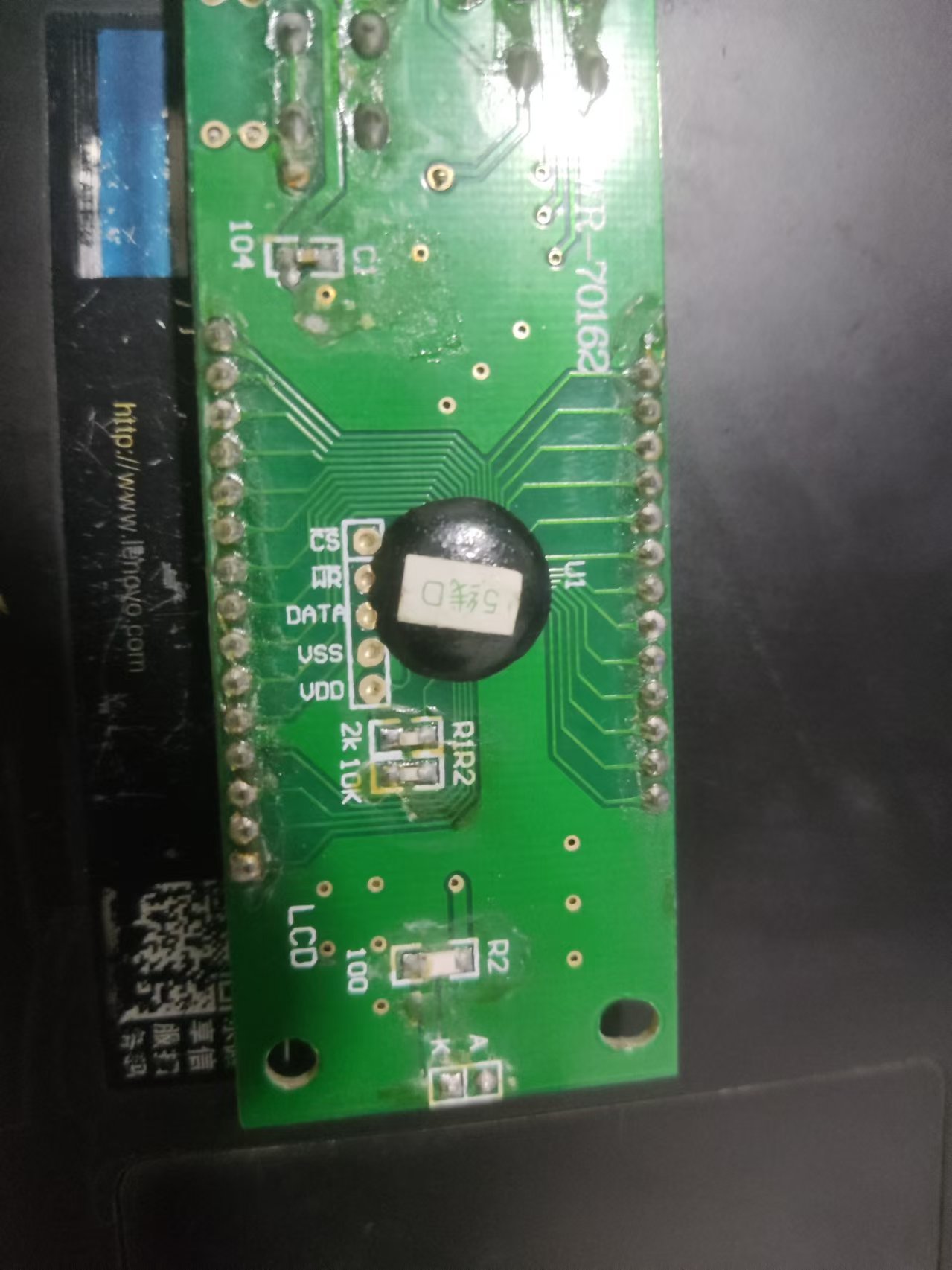

引腳示意

接著開始弄小玩意！

被解剖的電子設備

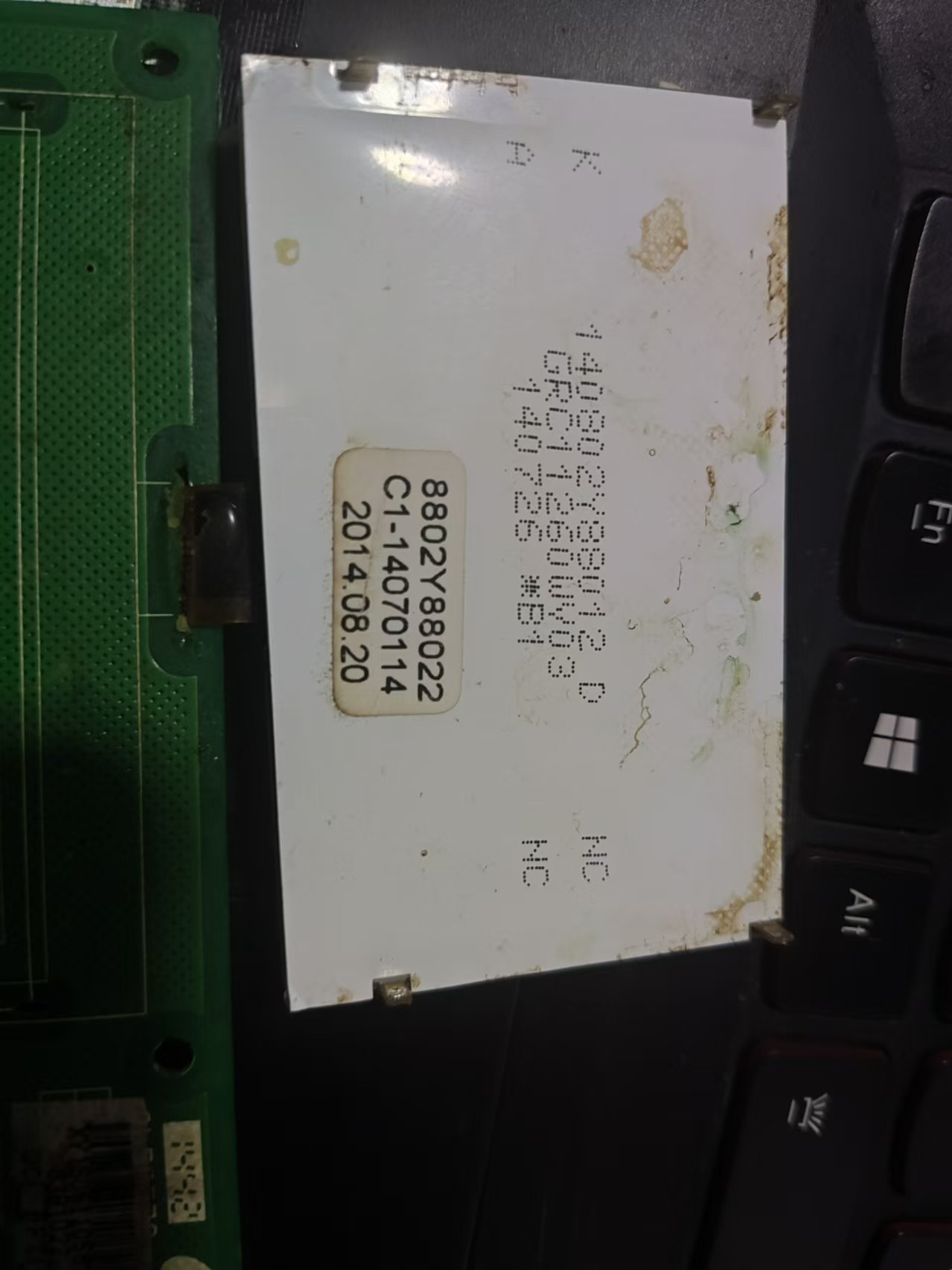

解剖1

解剖2

主控芯片

排線

洗洗更健康

公仔

來個可愛小公仔！！

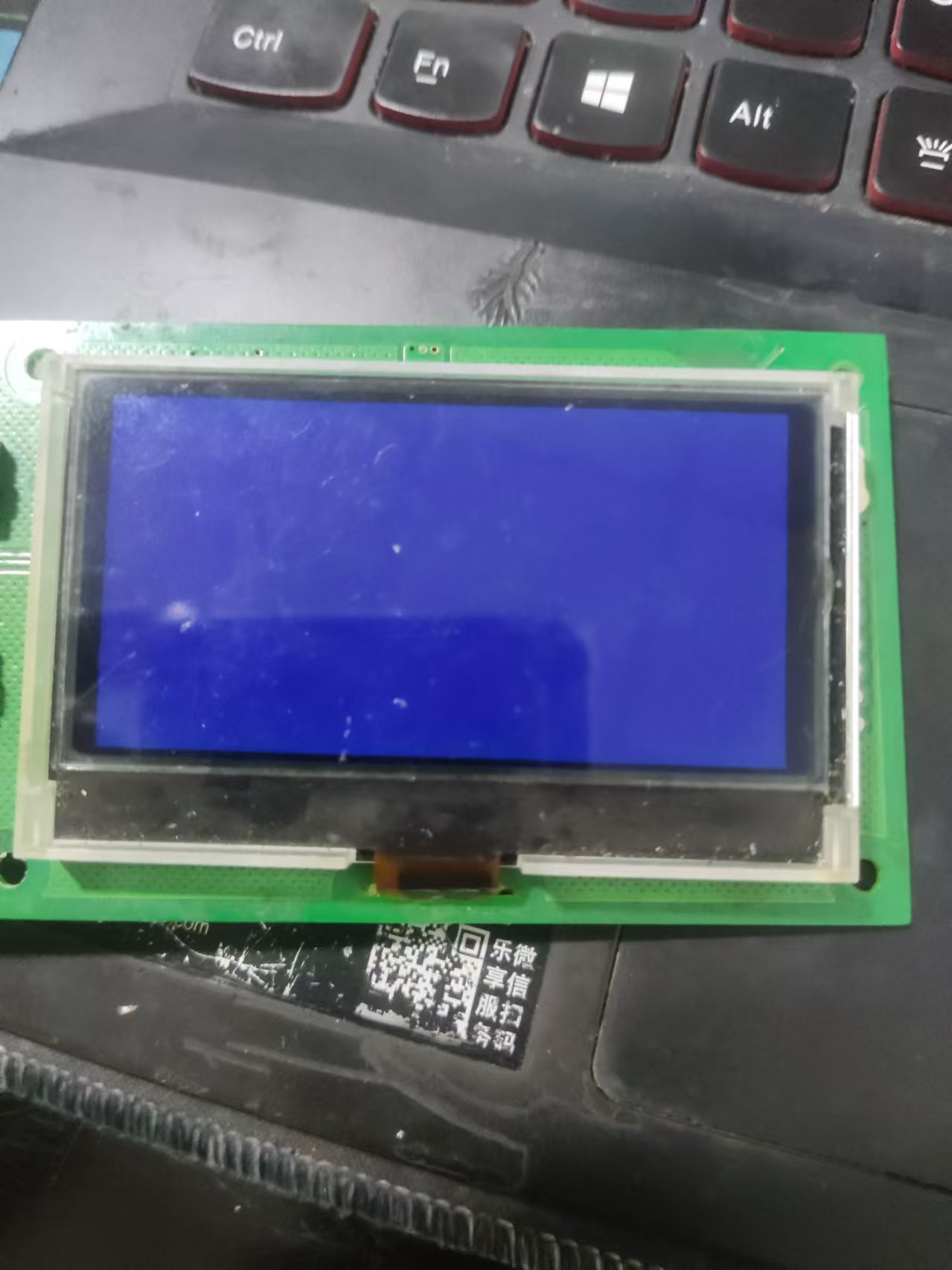

顯示內容

顯示內容1

液晶移植到自己DIY 的萬年歷上

機器信息

時鐘界面

整機

來個原來對比

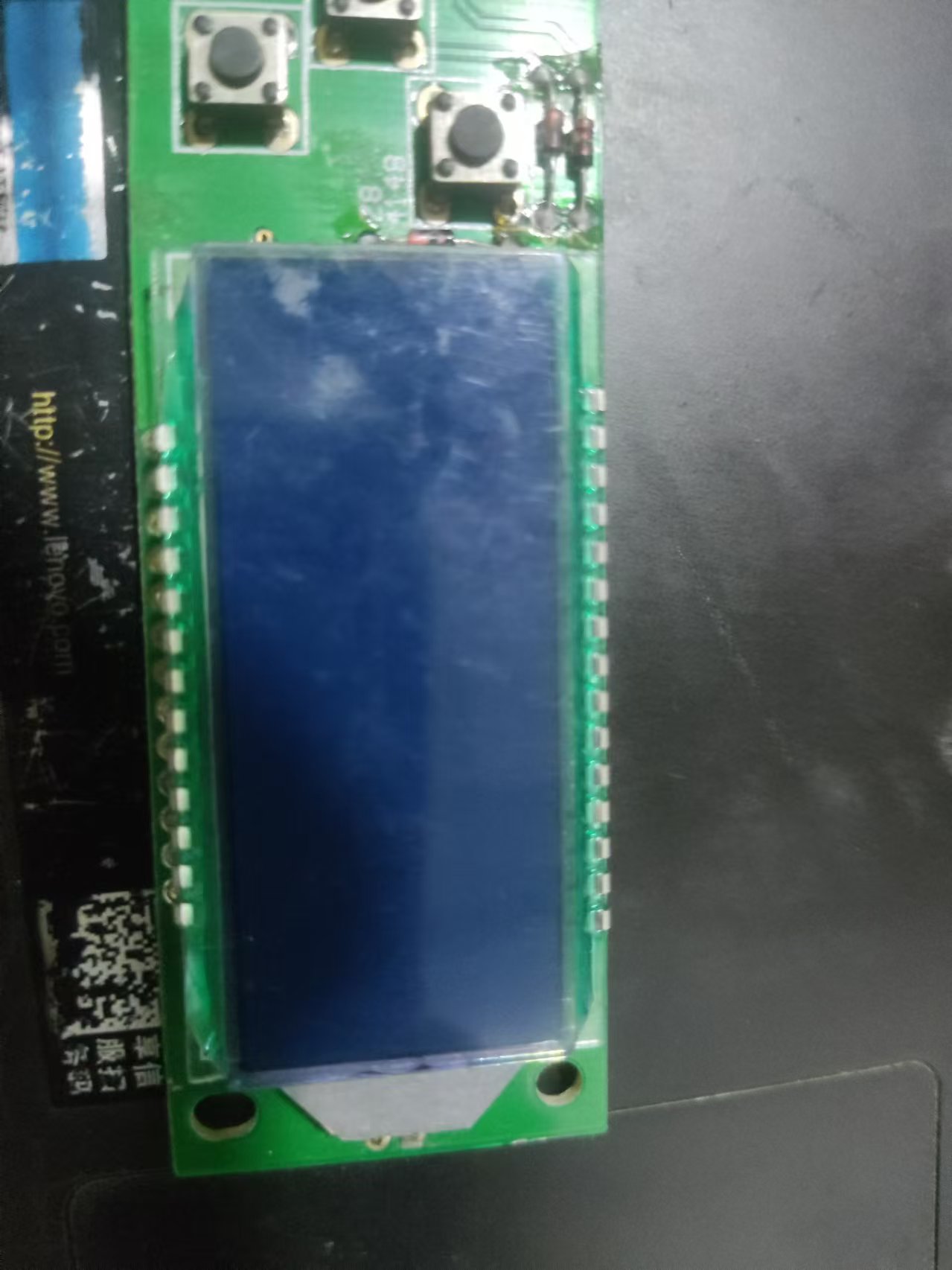

原來液晶

至此完工！

附上程序

Keil程序.7z (15.7 KB, 下載次數: 904)

ID:51025 · 發表于 2014-8-29 17:38

今天一上來就看到這么好的作品當然要給分了

ID:63997 · 發表于 2014-8-29 18:19

lizi 發表于 2014-8-29 17:38
今天一上來就看到這么好的作品當然要給分了

感謝感謝！知識來自論壇回報論壇嘿嘿

ID:7485 · 發表于 2014-8-29 22:50

佩服你的動手能力！

ID:1 · 發表于 2014-8-29 23:28

這個作品真心不錯大家給評分啊（不會扣除自身的M幣）

ID:58502 · 發表于 2014-8-29 23:50

我有個oled的，就是一直找不到驅動的辦法

ID:63997 · 發表于 2014-8-30 08:08

liaolinhui 發表于 2014-8-29 23:50
我有個oled的，就是一直找不到驅動的辦法

這個可以根據你的液晶引腳大概可以確定是什么主控然后多找一點 OLED 的文檔根據文檔來初始化

ID:65608 · 發表于 2014-8-30 14:22

看到這么好的作品真心想拜樓主為師

ID:65608 · 發表于 2014-8-30 14:25

不僅技術高超工藝也不錯東西很美觀焊工了得我家也有一個但是還沒壞壞了我也弄一個謝謝分享

ID:26188 · 發表于 2014-8-30 14:27

問下樓主僅僅一個3.3v的電池供電嗎？你用的好像是大芯片 3.3v 能驅動5v的單片機？

ID:63997 · 發表于 2014-8-30 19:57

本帖最后由 xueyunmicheng 于 2014-8-30 20:09 編輯

我用的單片機型號就是上面顯示的 stc 89c58 資料上面是 3.3-5.5v 供電都可以的我試過只要高于3.3v 就可以要是低于3.3v 哪怕是0.05v 就不開機了嘿嘿試試吧可以的
我是用的電子煙里面的電池拆了兩個然后并聯另外還利用里面的 ic 寫出了充電檢測的程序結果由于并聯充電電流過大燒了現在這個萬年歷就只有電量檢測沒有充電檢測了

為了讓大家了解清楚把內部解剖了給大家伙看看吧這個玩意前前后后修改了不下十次焊接也不是一次成型還有一點比較遺憾 AD 芯片的數字電源和模擬電源由于布局的原因無法分開導致讀數有點飄沒辦法就這樣了

俯視圖

整機1

由于多次焊接有點走樣了布局也很亂了蜂鳴器也被弄斷腳了唯一一個還是丫丫從開發板上面拆下來的呢
哭死現在是個啞巴不會出聲

打開了

斜著來一個

好了全部完畢請笑納！！！

ID:65659 · 發表于 2014-9-1 11:45

佩服你的動手能力.

ID:63997 · 發表于 2014-9-1 14:40

這個芯片手冊上面有說明的！電壓范圍是5.5_3.3V 我用的是鋰電池由于電量消耗的差不多了所以只有3.4V了

ID:26188 · 發表于 2014-9-1 14:58

xueyunmicheng 發表于 2014-8-30 19:57
我用的單片機型號就是上面顯示的 stc 89c58 資料上面是 3.3-5.5v 供電都可以的我試過只要高于3.3v 就 ...

原來stc單片機也是和var一樣有寬電壓的，學習了，，另外 ad的話如果用電池供電即使是數字地和模擬地不分開抖動的范圍也應該很小吧，我以前試驗如果用usb供電或者是品質不好的開關電源抖動會非常的厲害

ID:65608 · 發表于 2014-9-1 15:03

本帖最后由 daliu 于 2014-9-1 15:05 編輯

看到樓主的作品我很心動，想制作一個我翻下電子工具箱找到了一個類似的12864屏是以前從網上買的外形和你的一模一樣，冒昧的問一下樓主能發個電路圖（或者是io連接介紹也行我根據io自己畫圖）和所用的芯片器件列表嗎？

ID:51090 · 發表于 2014-9-1 15:28

同求電路圖給了我的最高分評分 51hei有你更精彩！

ID:63997 · 發表于 2014-9-1 15:52

本帖最后由 xueyunmicheng 于 2014-9-1 18:45 編輯

我去整理一下電路圖哈這個是我一點一點慢慢加上去的本來是沒有圖的現在我就根據實物來弄原理圖吧！嘿嘿！

電路圖是用PS 畫的主要器件就在這里了
液晶引腳以及資料

12864數據手冊.pdf (1.3 MB, 下載次數: 245)

ID:65608 · 發表于 2014-9-2 01:22

太感謝+感動了，你那個的液晶是段式+12864點陣的組合應該是他們大量定制的一個專用的液晶，，我這個只有12864點陣，應該是屬于通用的液晶屏，用你的驅動程序應該也行的..

ID:51024 · 發表于 2014-9-2 01:29

牛人大作啊值得仔細研讀.先下載收藏了

ID:63997 · 發表于 2014-9-2 08:13

daliu 發表于 2014-9-2 01:22
太感謝+感動了，你那個

那個段式加點陣組合的是買單片機開發板的時候送的這個是當年的某款國產手機的偽彩點陣液晶被我把里面的一張圖片弄掉了就變成白屏的了那個純粹的 12864點陣液晶才是這種的液晶上面原理圖畫的是段式加點陣的原理圖是并口驅動這個的液晶是串口驅動引腳定義在一樓圖片中已經畫出與單片機連接方式在一樓附件中的工程文件中 ST7567.H 已經聲明！

ID:65690 · 發表于 2014-9-2 13:44

mark ！！！以后就跟樓主混了 51hei有你更精彩！！！

ID:65722 · 發表于 2014-9-2 19:00

我一般是不回貼的，剛剛特意注冊一個賬號，表示樓主的焊工很好，灰常不錯，特別是一對企鵝QQ頭像很可愛，是用軟件來取模電腦上面的圖片做的吧，請下問樓主測試過嗎這個電池能用多久？
期待樓主發布更多的牛制作啊，讓我等初學者也開開眼界。

ID:63997 · 發表于 2014-9-2 21:53

laohuu 發表于 2014-9-2 19:00
我一般是不回貼的，剛剛特意注冊一個賬號，表示樓主的焊工很好，灰常不錯，特別是一對企鵝QQ頭像很可愛，是 ...

我的兩個電池是電子煙的電池容量加起來在200mah左右 25 M 晶振 6T模式由于初學單片機程序大量冗余單片機一直滿狀態運行功耗相對比較大一直運行不進入待機模式可以用兩天進入待機模式的話這個就真的沒有測量出來反正大于7天就是了待機模式是進入掉電模式液晶不關閉所有io口全部拉高反正我的萬用表測不出待機電流嘿嘿！

ID:65722 · 發表于 2014-9-2 22:23

我看見過一款測畝儀（gps測面積用的設備，用的也是這種液晶加stc89c52單片機再加一個gps模塊，四節5號電池也可以用連續工作幾十個小時，看來stc芯片待機功耗確實不錯暫時還不會退出歷史舞臺啊）

ID:63997 · 發表于 2014-9-2 22:48

準備把代碼優化一下減少CPU 和液晶的工作時間現在的狀態是主函數每循環一次液晶也全部刷屏一次這樣不科學要把它弄成數據發生變化是液晶才更新相應的位置其他區域不刷新主循環每循環一次進入一次省電模式開啟定時器中斷50到100毫秒后中斷喚醒這樣應該可以省電百分之30以上就是背光亮度調節有點尷尬不知道能不能實現到時候先寫中斷函數加pwm 看看效果先

ID:65477 · 發表于 2014-9-3 09:52

大神級

ID:65053 · 發表于 2014-9-3 15:53

樓主真是太牛叉了，佩服啊

ID:65759 · 發表于 2014-9-3 19:37

xueyunmicheng 發表于 2014-9-1 15:52
我去整理一下電路圖哈這個是我一點一點慢慢加上去的本來是沒有圖的現在我就根據實物來弄原理圖吧！嘿 ...

我手頭剛好有，正好試試。。。。。

ID:64246 · 發表于 2014-9-5 12:43

我家也有一個改一下試試

ID:51024 · 發表于 2014-9-5 19:07

xueyunmicheng 發表于 2014-9-2 22:48
準備把代碼優化一下減少CPU 和液晶的工作時間現在的狀態是主函數每循環一次液晶也全部刷屏一次這樣不科 ...

進入掉電模式以后，定時器等的工作都會停止，這樣難道不會影響程序的運行嗎？搞定了沒有，期待上傳的程序，學習一下。

ID:62033 · 發表于 2014-9-5 20:07

這個有點意思。有空也去試驗一下。

ID:63997 · 發表于 2014-9-5 22:31

wangyin 發表于 2014-9-5 19:07
進入掉電模式以后，定時器等的工作都會停止，這樣難道不會影響程序的運行嗎？搞定了沒有，期待上傳的程序 ...

呵呵你看錯了是省電模式而不是掉電模式 51單片機的IO比較坑帶上拉內部管子拉低不能呈現高阻太要是能夠有推挽輸出就可以用掉電模式用阻容充放電達到需要的效果
現在我實驗的是省電模式進入省電模式后還有2MA電流現在進展差不多了由優化前的七點幾毫安降到了三點幾毫安（電池供電4.2-3.3v 背光黑掉的情況下）省電百分之30 的目的已經達到由于之前采取的是全屏刷新現在采用的是需要的時候才刷新液晶顯示函數與液晶驅動函數乃至走時那些需要全部重寫現在還在整理中搞定了在放上來唉唉不會優化本來程序占用RAM 177 ROM31+ 后面弄后估計不會減少
還有悲催的是我的那個觸控芯片（當AD使用的）被我徹底弄趴下了后面上來的程序將會省去電流電壓測量以及本機系統電壓顯示的功能

ID:50996 · 發表于 2014-9-6 16:20

xueyunmicheng 發表于 2014-9-5 22:31
呵呵你看錯了是省電模式而不是掉電模式 51單片機的IO比較坑帶上拉內部管子拉低不能呈現高阻太要是 ...

又學習了每次過來都能學到新的知識，而且這些都是我們我課本里面沒法學到的（至少我們的教科書里面么有這些內容）但是在做產品的時候卻非常有用，一個手持式產品的功耗將會是工程師第一個要考慮的內容，樓主能把8051這種芯片的功耗做到極限壓榨，實屬難得。

這樣做的話第一是減少液晶驅動芯片的工作時間，也應該能減少部分功率，第2是讓單片機芯片在適當的時候進入省電模式大大的減少功耗.但是頻繁的進入和退出省電勢必會造成電源電壓的小范圍波動，可能不利于ad等器件的運行，，

我覺得ram rom可能會增加因為修改程序可能會加入新的變量，不過這并不影響，因為單片機上面只跑這一個程序不用反而浪費了.還有可以適當減小晶振的頻率來達到省電，不知道我理解的正確不 .
期待樓主上傳新的程序

ID:63997 · 發表于 2014-9-6 16:43

試過減少晶振（25 降到12 ）電流下降不明顯關于頻繁進出省電模式造成的電源波動應該是會有的在沒有大功耗的外設的情況下電流變化從二點幾到十毫安以內這個變化很微小對AD 可能會有影響如果不計成本加一級 LC濾波應該可以解決若是糾結成本的話做到數字地與模擬地的分離數字電源與模擬電源的分離最后匯總到電源接入的電容兩端算法里面做好數字濾波誤差肯定存在高端產品肯定有解決方案（高能低功耗芯片）低端產品小小誤差注明后只要在能接受的范圍內還是可以滴
（個人愚見僅供參考歡迎拍磚嘿嘿！）

ID:63997 · 發表于 2014-9-7 14:22

新的程序已經上傳另開新帖 http://www.zg4o1577.cn/bbs/dpj-27528-1.html
想了解的去看看吧

ID:63997 · 發表于 2014-9-7 17:29

糾結了帖子中加了本站鏈接竟然需要審核

優化.rar (176.05 KB, 下載次數: 109)
