舞臺燈光經歷了幾代的發展，已經由傳統的高電壓高能耗驅動型帕燈發展成了低電壓低能耗的LED燈。以下以54顆LED帕燈為例簡略介紹舞臺燈光的控制原理及簡易制作。 圖1 54顆LED帕燈的燈珠排布
從圖1中可知，這種LED帕燈共有4中顏色的LED，分別為紅色、藍色、綠色和白色。光的疊加規律是紅光+綠光為黃光，綠光+藍光為青光，紅光+藍光為品紅光，紅光+綠光+藍光為白光。所以在不考慮各色LED的亮度的前提下，這種組合的LED帕燈一共可以發出紅色、綠色、藍色、品紅、黃色、青色、白色7種顏色的光。

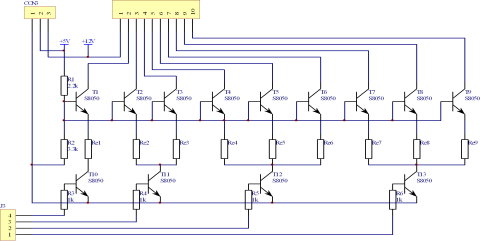

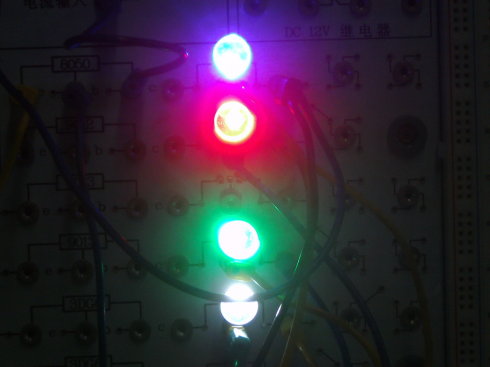

常見的LED帕燈所使用的LED是10mm直徑的直插式LED，但我實驗的時候手頭只有3mm直插的藍色led，二者性能上的差別后文再論。 驅動方面主要是采用恒流驅動的方式。因為如果是恒壓驅動的話需要加限流電阻，這樣效率會大大降低。因此驅動方面主要是做一個符合要求的電流源。 我首先采用運算放大器的方法做了嘗試。選用的運放是OP07，使用OP07構成電壓跟隨器，負載（LED）接入反饋環內，實測過程中發現電流大于24mA以后，運放的同相端與反相端電壓值不一致，當輸出電流達到30多個毫安的時候，反相端電壓已經接近于零，同時輸出電流也不再上升。 實測過程輸出電流最大可以達到35mA，led兩端的電壓為3.35V，可得單個led的功率為115mW。乘以54以后，LED總的功率為6.2W。 之后我又嘗試了采用三極管構成電流源的方案，如圖2所示。 圖中3V電源主要起控制作用，選用低電壓控制主要是為了提高電源效率。圖中采用電阻分壓的方法為三極管提供基極電壓，并在發射極產生電流，Ie=Vb/Re，且Ie=Ic。Ic則是用來驅動LED的電流。實驗中，Ic可達到60多個毫安，大于70mA后，電流會自動緩慢上升，分析應該與LED發熱無關，可能是因為三極管發熱產生了漂移，造成結電阻減小，導致電流不斷增大。在實驗中，我曾將電流增大至100mA，觀察發現led并沒有立即損壞，而是每亮一段時間就會熄滅一下，然后再亮，幾次以后led才被徹底燒壞。 以前用led主要是作為指示燈使用。一般都是只用一兩支而已，這種情況，用5V電源是足以搞定的。但led數量增多后，考慮到一個一個地去控制既費工又費料， 所以就得幾個led串聯起來使用。這里每6支l同樣顏色的ed作為一組，一共分成了九組。這時再用5V電源驅動顯然是玩不轉的，因為6個led串聯，總的壓降已經十分可觀。 圖3 4種顏色led串聯發光效果 圖4 4種顏色led串聯的電流與電壓值 我用兩個藍光led和一個紅光led的代價總結了以下經驗： 6個綠光led串聯時，電流為63.6mA時，總壓降20.2V，平均每個led兩端電壓為3.33V； 單個藍光led流過電流為46.1mA時，U=3.6V； 單個紅光led流過電流大于90mA時，led燒壞，小于90mA時壓降為2.1V左右 單個白光led流過電流71.4mA時，U=3.37V。 應該說，當電流大于40mA以后，led亮度的變化已經不是很明顯，說明多余的電流被用于使led發熱，而led溫度過熱會嚴重影響其壽命，所以這里將其工作電流暫定為35mA（每組）。 下面是整個led驅動部分的電路圖。 圖5 驅動部分（電流源）電路圖 圖6 驅動部分PCB板圖
（未完）
電路調試時由于手頭只有15V和30V的電源，所以先用了30V的電源。亮是亮，不過三極管熱的厲害，工作2分鐘左右管殼已經有了糊味；之后又試驗了15V的電源，結果是除了紅色燈全部點亮，其他燈都不能正常工作。 分析三極管過熱的原因可能是電流過大，也可能是Vce過大。所以接下來將開始電源的設計與制作部分。 這里對電源的要求是具有24V和5V的輸出電壓，輸出功率應不小于5W，現在暫時不予詳細論述，因為將要開始下一階段的功能，即燈光的控制部分。 這里主要用到的是濾波和信號處理的理論。
|
