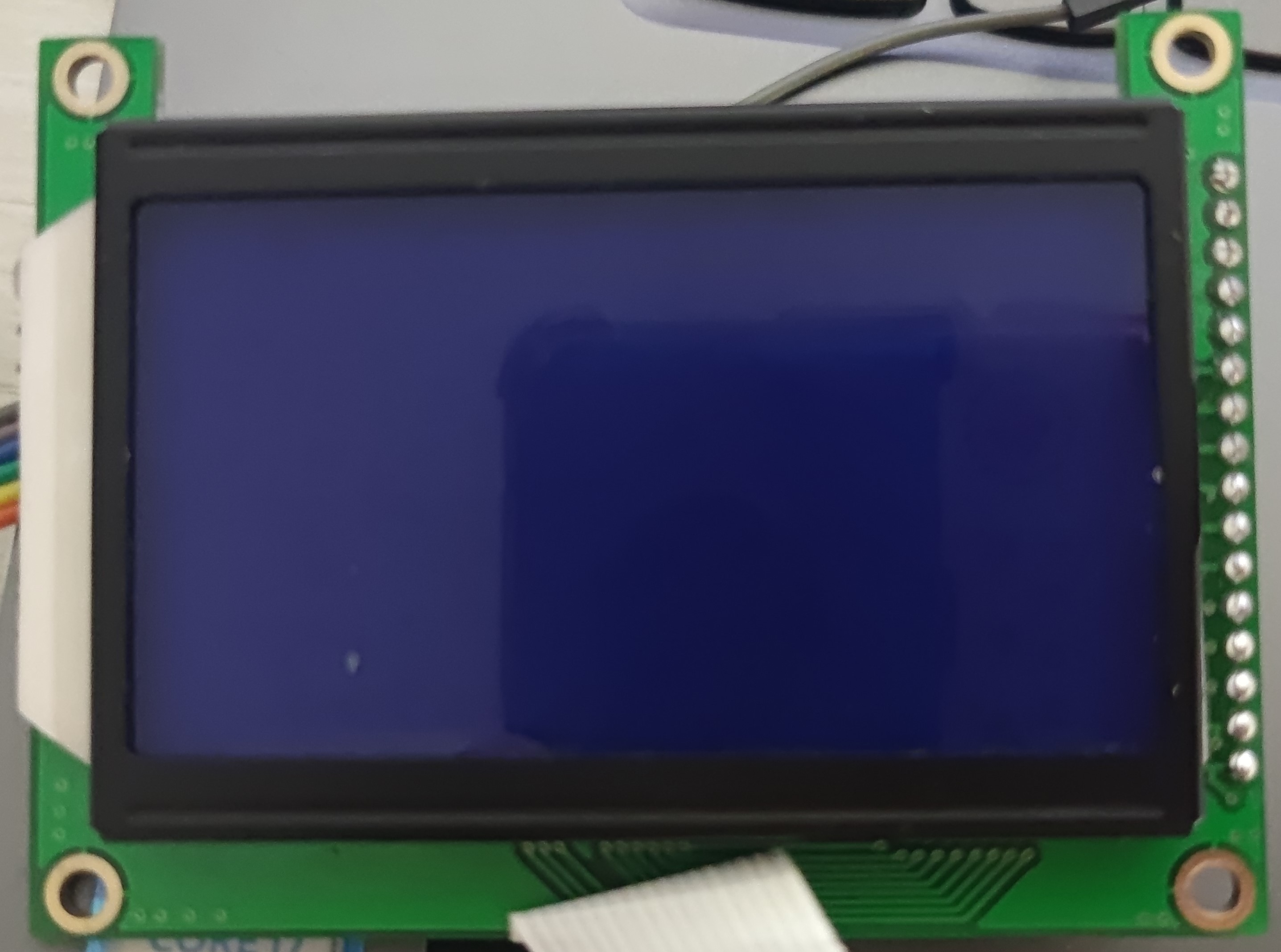

之前買了兩份雜屏，標識都是ETM88開頭的，里邊各種型號1602、12864、5110，這些都顯示正常了。還有一種點陣屏沒資料沒點亮，
現在終于自己學會點屏了，把這堆段碼屏點屏了，又花了一天時間把4塊屏的真值碼寫出來。
現在只寫了第一塊的12個8的數組能輪流顯示了，其它還沒做，看有LCD真值碼轉16進制的軟件，但沒下載到。只能自己一個一個寫成數組。
剛剛看到有一個海矽數顯寶1.3.2.6，可以轉換為代碼，但是沒找到免費的。
三塊屏都是3.3v-5v的，
第一塊ETM8812K4有人發過了。上半塊用的兼容HT1621的。下半塊用的兼容1602的。這塊屏供電不足時會出現圖片里的筆畫特別暗的問題，
感覺這個設計不好。供電到R1到R13這里走線太細，背光亮了后線細壓降太大，導致R1-R8這個偏壓不夠，就會出現圖片里那樣。
IO跳變時延時要高點最少100us,不然顯示不了。剩下三個按HT1621的手冊300ns就能正常顯示。
第二塊是兼容HT1621的。屏小偏壓要低點。背光記的加限流電阻，屏上沒貼
第三塊是兼容HT1622的。也是ETM88開頭的，打開看過，但是型號忘了。這塊我有記的那時也有人發過，但沒找到。背光也加限流電阻，屏上沒貼
第四塊ETM8820K2是兼容HT1623的。
段碼屏比點陣屏好驅動。看玻璃上走線，線少肯定是段碼屏，再看大概有多少腳，比方說一塊玻璃有26個腳，
那其中4個就會是com剩下的是SEG,按小于4個COM,小于32個SEG的就可能是兼容HT1621的，這樣就能大致推測出用什么方法去驅動。
附件里是真值。 |
