單片機為什么經常下載失敗?

ID:1144680 · 發表于 2025-4-19 11:39

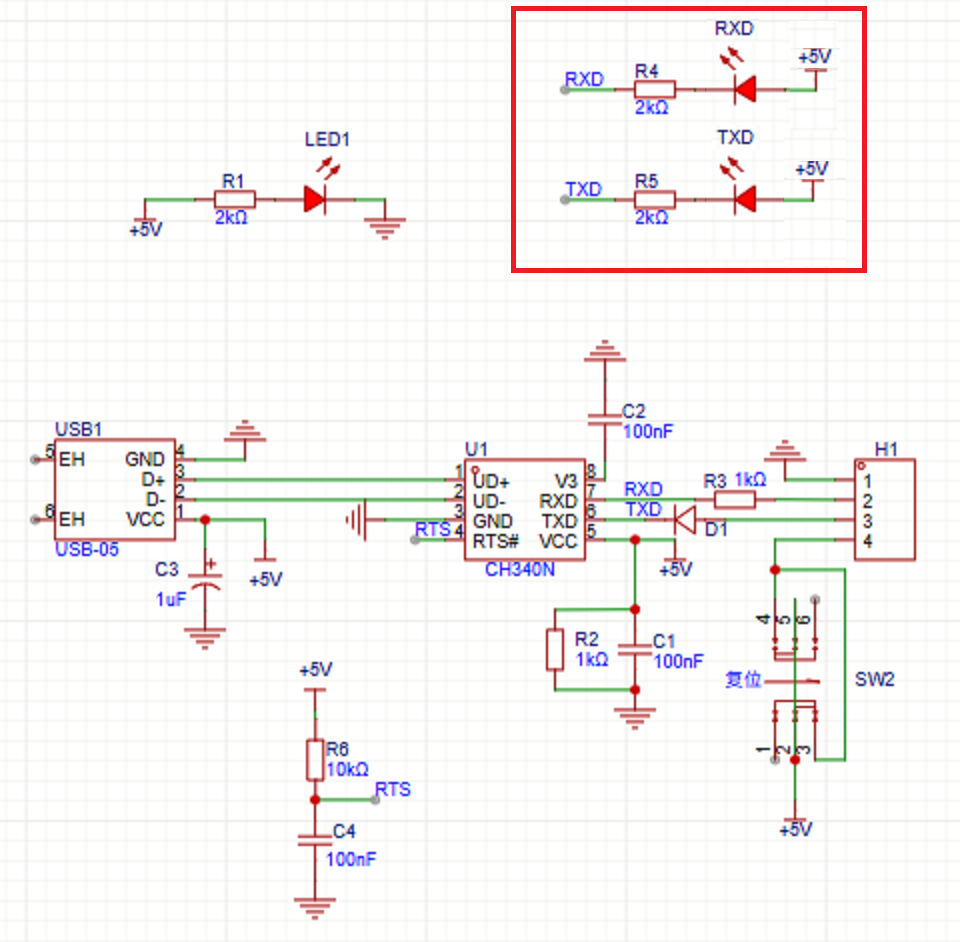

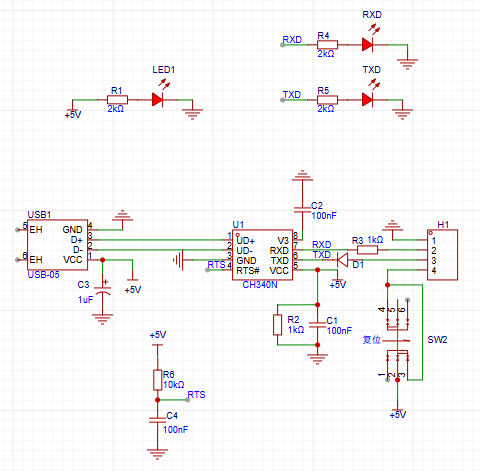

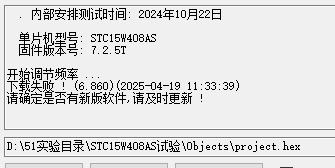

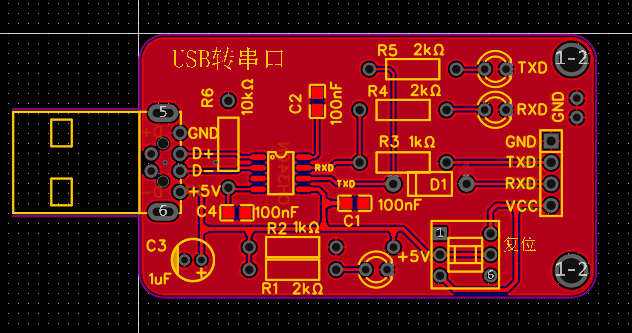

用CH340N制作的下載器，一般都是開始的時候正常，經過幾次后就不行了，停留在檢測目標單片機那里。偶爾也出現下圖所示的畫面，有大神知道是怎么回事嗎？

ID:1109793 · 發表于 2025-4-19 13:12

用哪個版本的軟件？

ID:857072 · 發表于 2025-4-19 15:25

電路，布線，器件性能。就這些吧

ID:1034262 · 發表于 2025-4-19 15:42

通信不穩定、軟件版本、電路沖突，都有可能。

ID:69038 · 發表于 2025-4-19 15:55

無意間曾遇到過，如果TXD一直輸出數據，下載過程就很不順。。。
因為空白MCU寫入正常，MCU啟動了串口輸出功能，以115200的速率向外發送數據，然后下載就卡了。

ID:1133081 · 發表于 2025-4-19 17:25

選擇優質USB下載線

ID:624769 · 發表于 2025-4-19 19:01

檢查電壓，雖然STC15Wxxxx 是寬電壓系列，但是，下載時電壓最好是5V 如果低于4V 下載很容易失敗。

ID:1144680 · 發表于 2025-4-19 22:13

xiaobendan001 發表于 2025-4-19 13:12
用哪個版本的軟件？

是這個嗎？

ID:1144680 · 發表于 2025-4-19 22:14

a185980800 發表于 2025-4-19 15:25
電路，布線，器件性能。就這些吧

感謝支持！

ID:1144680 · 發表于 2025-4-19 22:15

coody_sz 發表于 2025-4-19 15:42
通信不穩定、軟件版本、電路沖突，都有可能。

感謝支持！

ID:1144680 · 發表于 2025-4-19 22:16

zhuls 發表于 2025-4-19 15:55
無意間曾遇到過，如果TXD一直輸出數據，下載過程就很不順。。。
因為空白MCU寫入正常，MCU啟動了串口輸出 ...

這個解決起來有點麻煩吧？

ID:1144680 · 發表于 2025-4-19 22:18

WL0123 發表于 2025-4-19 17:25
選擇優質USB下載線

充電線改的，看著還可以。

ID:1144680 · 發表于 2025-4-19 22:19

188610329 發表于 2025-4-19 19:01
檢查電壓，雖然STC15Wxxxx 是寬電壓系列，但是，下載時電壓最好是5V 如果低于4V 下載很容易失敗。

直接USB取電，下次失敗時測一下電壓。

ID:1137639 · 發表于 2025-4-19 22:28

用CH340N制作的下載器出現開始正常，幾次后停留在檢測目標單片機的問題，可能有以下原因：
- **硬件連接與設置方面**
- **接線問題**：檢查下載器與單片機之間的連接線是否松動、接觸不良或損壞。確保TXD（發送數據）和RXD（接收數據）引腳正確連接，不能接反，即下載器的TXD接單片機的RXD，下載器的RXD接單片機的TXD，同時保證GND（地線）連接良好。
- **晶振問題**：晶振是單片機正常工作的關鍵部件，如果晶振未連接或接觸不良，或者晶振本身損壞，可能導致單片機不能正常工作，進而使下載器無法檢測到目標單片機。檢查晶振是否安裝牢固，必要時更換晶振。
- **單片機型號選擇**：確認在下載軟件中選擇了正確的單片機型號。不同型號的單片機在下載程序時可能有不同的要求，如果型號選錯，可能會導致下載失敗。例如，STC89C52和STC89C52RC是不同的型號，需要根據實際使用的芯片進行選擇。
- **冷啟動問題**：部分單片機需要冷啟動才能成功下載程序。可以嘗試在點擊下載后，給單片機開發板重新上電，即先斷電再上電，以滿足冷啟動要求。如果開發板上有開關按鈕，可在接線完成且正在檢測單片機時，按下開關再按回來進行冷啟動；也可以直接拔掉插在VCC的杜邦線，再插上去實現冷啟動。
- **COM口選擇與驅動**：查看電腦是否有多個COM口，確認在下載軟件中選擇了正確的COM口，該COM口應與CH340N下載器連接的端口對應。同時，確保CH340N的驅動程序已正確安裝且是最新版本。若驅動程序存在問題或未安裝，可能導致電腦無法與下載器正常通信。如果安裝路徑中存在中文文件夾，可能會導致驅動安裝異常，需要將路徑替換為英文，卸載并重新安裝驅動。
- **軟件與通信方面**
- **下載軟件版本**：使用的下載軟件版本可能存在兼容性問題。建議盡量使用新版的下載軟件，舊版本可能需要設置最低、最高波特率，而新版本通常無需設置，能自動適應波特率。
- **通信干擾**：周圍環境中的電磁干擾可能影響下載器與單片機之間的通信。盡量將下載器和單片機遠離其他電子設備、電源線等可能產生干擾的源頭。
- **單片機程序問題**：如果單片機中已有的程序存在問題，例如程序中錯誤地配置了串口相關寄存器，導致串口通信異常，也可能影響下載。可以嘗試將單片機程序擦除后再次進行下載，或者檢查程序中與串口相關的代碼。

此外，如果以上方法都無法解決問題，可以嘗試更換一個單片機或下載器，以確定是否是原器件本身損壞導致的故障。

ID:230500 · 發表于 2025-4-19 22:48

既然是自制的，那每個人的水平有高有低，所以，還是自身的電路問題比較大；重點測量下電源輸入輸出是否正常5V，電源部分是否串了電阻或者二極管；直接短接后再測量或者試，其次 CH340的V3腳 5V供電與3.3V供電接法是不一樣的，要注意；另外通訊線是否加了隔離二極管；走線是否太長太繞，或者下載的線材是否質量太差，換好點的USB線和串口通訊線再試；最后就是降低串口波特率后再試，比如9600.
