FR4材質 雙面板噴錫工藝銅厚1盎司過孔大小外徑0.6mm內徑0.3mm 單個過孔能過...

ID:668004 · 發表于 2025-4-3 14:57

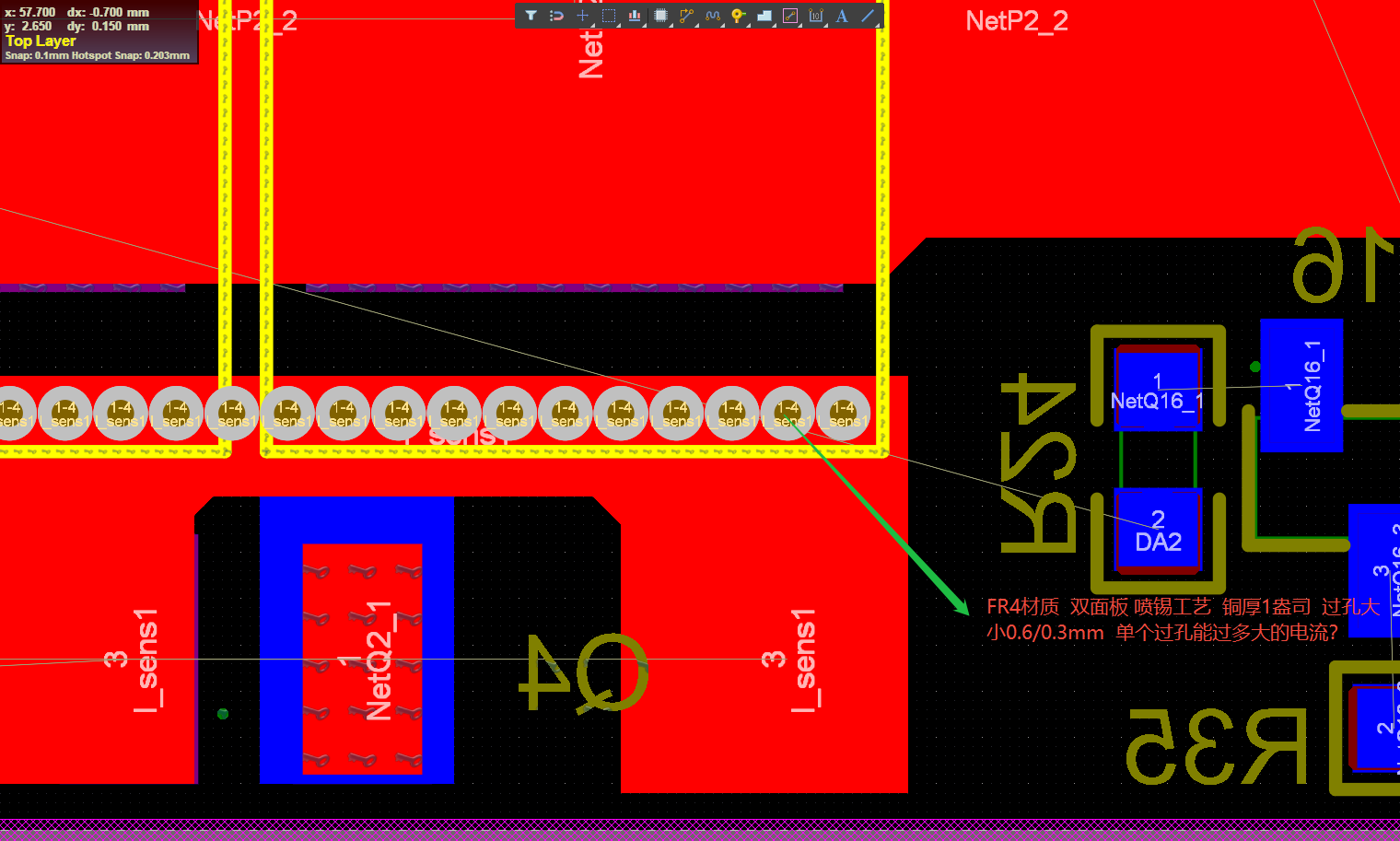

FR4材質 雙面板噴錫工藝銅厚1盎司過孔大小外徑0.6mm內徑0.3mm 單個過孔能過多大的電流？

ID:879809 · 發表于 2025-4-3 20:09

這個問題要咨詢PCB廠家。

ID:1133081 · 發表于 2025-4-4 08:16

沒有人能就這個問題給出標準答案。過孔通常用于信號通路，一般不考慮能過多大的電流。不得已需要用過孔承載電流可以多孔連接，過孔數量按孔徑之和大于線寬為宜。

ID:1108581 · 發表于 2025-4-4 15:39

保守點，1A沒問題，如果PCB面積大的話要是走幾A也是可以走的不過時間長了會發熱，但是PCB的吸熱還是挺強的，燒不壞，同樣的一個銅箔你把他從PCB上面揭下來放在空氣中和在PCB板子上的承載電流能力差別很大，PCB面積大的話可以很好的幫助散熱

ID:668004 · 發表于 2025-4-7 18:20

tt2016 發表于 2025-4-4 15:39
保守點，1A沒問題，如果PCB面積大的話要是走幾A也是可以走的不過時間長了會發熱，但是PCB的吸熱還是挺強的 ...

能過1A 那沒問題啊

ID:879348 · 發表于 2025-4-8 08:56

我設計時按0.5A算，實際我試過一個孔跑幾A也沒斷

ID:230500 · 發表于 2025-4-8 15:04

百度一下，網上有過孔電流計算標準，不過按照實際使用來說，多預留50%的余量，因?yàn)榘凑諛?biāo)準計算有時短時間雖然沒問題，但是長時間使用會局部產生溫升，會影響周邊的元器件；長時間使用增加了不穩定的因素
