請大神幫忙看看哪里出了問題

[復制鏈接]
跳轉到指定樓層
樓主
用普中自帶的時鐘程序，想移植出來學習一下，結果一點都不顯示，但在開發板上能正常顯示（時序有點亂，估計哪里改了，先不管它），請大神幫忙看看哪里出了問題。

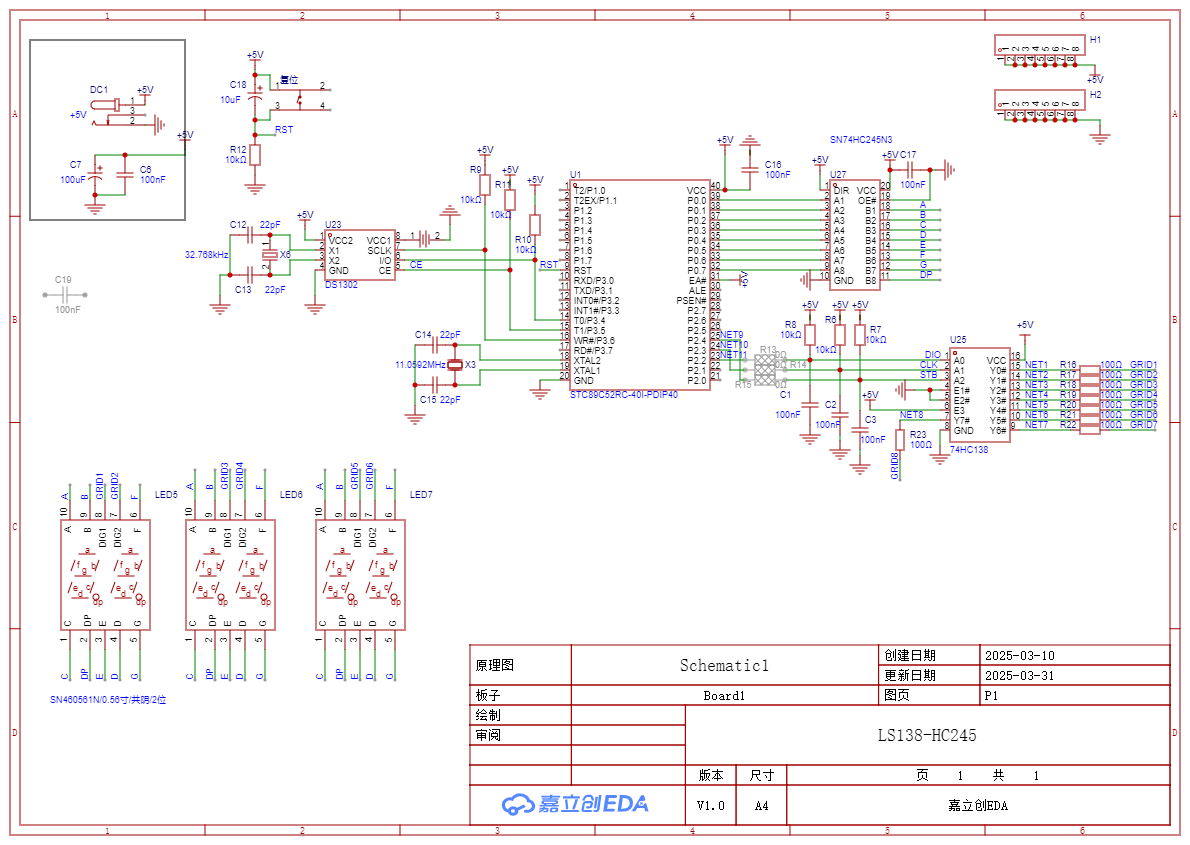

原理圖：



開發板自帶程序：
DS1302.C

#include"ds1302.h"

//---DS1302寫入和讀取時分秒的地址命令---//
//---秒分時日月周年 最低位讀寫位;-------//
uchar code READ_RTC_ADDR[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d};
uchar code WRITE_RTC_ADDR[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};

//---DS1302時鐘初始化2016年5月7日星期六12點00分00秒。---//
//---存儲順序是秒分時日月周年,存儲格式是用BCD碼---//
uchar TIME[7] = {0, 0, 0x12, 0x07, 0x05, 0x06, 0x16};

/*******************************************************************************
* 函 數 名         : Ds1302Write
* 函數功能                   : 向DS1302命令（地址+數據）
* 輸    入         : addr,dat
* 輸    出         : 無
*******************************************************************************/

void Ds1302Write(uchar addr, uchar dat)
{
        uchar n;
        RST = 0;
        _nop_();

        SCLK = 0;//先將SCLK置低電平。
        _nop_();
        RST = 1; //然后將RST(CE)置高電平。
        _nop_();

        for (n=0; n<8; n++)//開始傳送八位地址命令
        {
                DSIO = addr & 0x01;//數據從低位開始傳送
                addr >>= 1;
                SCLK = 1;//數據在上升沿時，DS1302讀取數據
                _nop_();
                SCLK = 0;
                _nop_();
        }
        for (n=0; n<8; n++)//寫入8位數據
        {
                DSIO = dat & 0x01;
                dat >>= 1;
                SCLK = 1;//數據在上升沿時，DS1302讀取數據
                _nop_();
                SCLK = 0;
                _nop_();
        }

        RST = 0;//傳送數據結束
        _nop_();
}

/*******************************************************************************
* 函 數 名         : Ds1302Read
* 函數功能                   : 讀取一個地址的數據
* 輸    入         : addr
* 輸    出         : dat
*******************************************************************************/

uchar Ds1302Read(uchar addr)
{
        uchar n,dat,dat1;
        RST = 0;
        _nop_();

        SCLK = 0;//先將SCLK置低電平。
        _nop_();
        RST = 1;//然后將RST(CE)置高電平。
        _nop_();

        for(n=0; n<8; n++)//開始傳送八位地址命令
        {
                DSIO = addr & 0x01;//數據從低位開始傳送
                addr >>= 1;
                SCLK = 1;//數據在上升沿時，DS1302讀取數據
                _nop_();
                SCLK = 0;//DS1302下降沿時，放置數據
                _nop_();
        }
        _nop_();
        for(n=0; n<8; n++)//讀取8位數據
        {
                dat1 = DSIO;//從最低位開始接收
                dat = (dat>>1) | (dat1<<7);
                SCLK = 1;
                _nop_();
                SCLK = 0;//DS1302下降沿時，放置數據
                _nop_();
        }

        RST = 0;
        _nop_();        //以下為DS1302復位的穩定時間,必須的。
        SCLK = 1;
        _nop_();
        DSIO = 0;
        _nop_();
        DSIO = 1;
        _nop_();
        return dat;
}

/*******************************************************************************
* 函 數 名         : Ds1302Init
* 函數功能                   : 初始化DS1302.
* 輸    入         : 無
* 輸    出         : 無
*******************************************************************************/

void Ds1302Init()
{
        uchar n;
        Ds1302Write(0x8E,0X00);                 //禁止寫保護，就是關閉寫保護功能
        for (n=0; n<7; n++)//寫入7個字節的時鐘信號：分秒時日月周年
        {
                Ds1302Write(WRITE_RTC_ADDR[n],TIME[n]);
        }
        Ds1302Write(0x8E,0x80);                 //打開寫保護功能
}

/*******************************************************************************
* 函 數 名         : Ds1302ReadTime
* 函數功能                   : 讀取時鐘信息
* 輸    入         : 無
* 輸    出         : 無
*******************************************************************************/

void Ds1302ReadTime()
{
        uchar n;
        for (n=0; n<7; n++)//讀取7個字節的時鐘信號：分秒時日月周年
        {
                TIME[n] = Ds1302Read(READ_RTC_ADDR[n]);
        }

}

main.c:


/**************************************************************************************
*                              DS1302時鐘實驗                                                                                                  *
實現現象：下載程序后，數碼管顯示時鐘數據
注意事項：
***************************************************************************************/

#include "reg52.h"                         //此文件中定義了單片機的一些特殊功能寄存器
#include"ds1302.h"

typedef unsigned int u16;          //對數據類型進行聲明定義
typedef unsigned char u8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;


char num=0;
u8 DisplayData[8];
//u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

u8 code smgduan[10]={0x5b,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

/*******************************************************************************
* 函 數 名         : delay
* 函數功能                   : 延時函數，i=1時，大約延時10us
*******************************************************************************/
void delay(u16 i)
{
        while(i--);
}


/*******************************************************************************
* 函 數 名         : datapros()
* 函數功能                   : 時間讀取處理轉換函數
* 輸    入         : 無
* 輸    出         : 無
*******************************************************************************/

void datapros()
{
           Ds1302ReadTime();
        DisplayData[0] = smgduan[TIME[2]/16];                                //時
        DisplayData[1] = smgduan[TIME[2]&0x0f];
        DisplayData[2] = 0x40;
        DisplayData[3] = smgduan[TIME[1]/16];                                //分
        DisplayData[4] = smgduan[TIME[1]&0x0f];
        DisplayData[5] = 0x40;
        DisplayData[6] = smgduan[TIME[0]/16];                                //秒
        DisplayData[7] = smgduan[TIME[0]&0x0f];
}


/*******************************************************************************
* 函數名         :DigDisplay()
* 函數功能                 :數碼管顯示函數
* 輸入           : 無
* 輸出                  : 無
*******************************************************************************/
void DigDisplay()
{
        u8 i;
        for(i=0;i<8;i++)
        {
                switch(i)         //位選，選擇點亮的數碼管，
                {
                        case(0):
                                LSA=0;LSB=0;LSC=0; break;//顯示第0位
                        case(1):
                                LSA=1;LSB=0;LSC=0; break;//顯示第1位
                        case(2):
                                LSA=0;LSB=1;LSC=0; break;//顯示第2位
                        case(3):
                                LSA=1;LSB=1;LSC=0; break;//顯示第3位
                        case(4):
                                LSA=0;LSB=0;LSC=1; break;//顯示第4位
                        case(5):
                                LSA=1;LSB=0;LSC=1; break;//顯示第5位
                        case(6):
                                LSA=0;LSB=1;LSC=1; break;//顯示第6位
                        case(7):
                                LSA=1;LSB=1;LSC=1; break;//顯示第7位
                }
                P0=DisplayData[7-i];//發送數據
                delay(100); //間隔一段時間掃描
                P0=0x00;//消隱
        }
}

/*******************************************************************************
* 函 數 名       : main
* 函數功能                 : 主函數
* 輸    入       : 無
* 輸    出             : 無
*******************************************************************************/
void main()
{
        Ds1302Init();
        while(1)
        {
                datapros();         //數據處理函數
                DigDisplay();//數碼管顯示函數
        }
}


DS1302.H:
#ifndef __DS1302_H_
#define __DS1302_H_

//---包含頭文件---//
#include<reg52.h>
#include<intrins.h>

//---重定義關鍵詞---//
#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint unsigned int
#endif

//---定義ds1302使用的IO口---//
sbit DSIO=P3^4;
sbit RST=P3^5;
sbit SCLK=P3^6;

//---定義全局函數---//
void Ds1302Write(uchar addr, uchar dat);
uchar Ds1302Read(uchar addr);
void Ds1302Init();
void Ds1302ReadTime();

//---加入全局變量--//
extern uchar TIME[7];        //加入全局變量

#endif

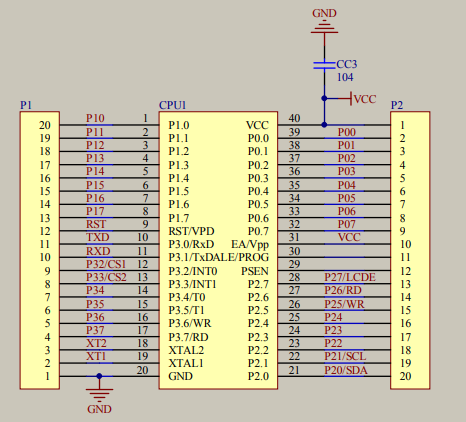

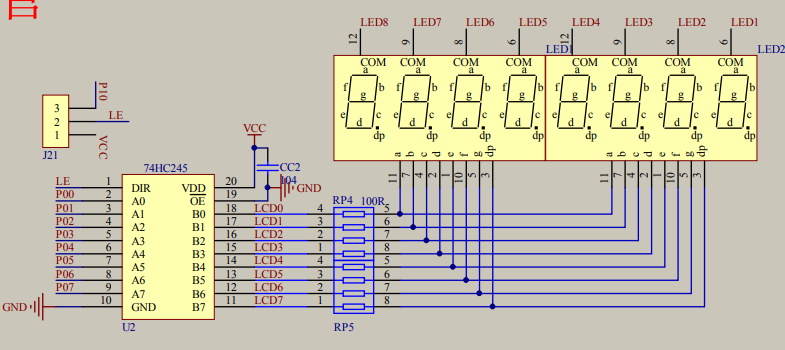

下面是開發板原理圖：









分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:1133081 發表于 2025-4-1 06:57 | 只看該作者
P0需要接上拉電阻（排阻），LED限流電阻應該接在245輸出端。
回復

使用道具 舉報

板凳
ID:1144680 發表于 2025-4-1 10:32 | 只看該作者
WL0123 發表于 2025-4-1 06:57
P0需要接上拉電阻（排阻），LED限流電阻應該接在245輸出端。

謝謝提醒！
是忘了上拉電阻，等會加上試試。
限流電阻是我故意改的，方便調節各個數碼管的亮度，應該不影響顯示吧？
回復

使用道具 舉報

地板
ID:1146670 發表于 2025-4-1 15:20 來自手機 | 只看該作者
Why you make a Lengthy way of making Multiplexing with too much ic. Use only one 16 bit shift register .for segment and commons pins.
回復

使用道具 舉報

5#
ID:1133081 發表于 2025-4-1 20:52 | 只看該作者
dcc60 發表于 2025-4-1 10:32
謝謝提醒！
是忘了上拉電阻，等會加上試試。
限流電阻是我故意改的，方便調節各個數碼管的亮度，應該不 ...

數碼管的亮度調節需要用PWM方式，你這樣改限流電阻會導致數碼管的亮度隨筆畫多少變化。
回復

使用道具 舉報

6#
ID:1144680 發表于 2025-4-1 21:13 | 只看該作者
Sofint 發表于 2025-4-1 15:20
Why you make a Lengthy way of making Multiplexing with too much ic. Use only one 16 bit shift regist ...

見笑了。看來我還得努力學習英語。
我是一個初學者，想學習一下相關電路及代碼，開發板上的東西太多，不知道哪些使用哪些沒使用，所以想移植出來看看。
回復

使用道具 舉報

7#
ID:1144680 發表于 2025-4-1 22:43 | 只看該作者
WL0123 發表于 2025-4-1 20:52
數碼管的亮度調節需要用PWM方式，你這樣改限流電阻會導致數碼管的亮度隨筆畫多少變化。

原來如此！哪天把電路改一下。多謝！
不顯示確實是上拉電阻問題，加上后就亮了。還忽略了位選，有點錯亂，正在改進。
