穩壓管和二極管組合電路

ID:668004 · 發表于 2025-3-20 18:41

穩壓管和二極管組合電路

1.為什么不直接用一個6.3V的穩壓管，而是一個5.6V的穩壓管加一個二極管的壓降，這樣做有什么好處？

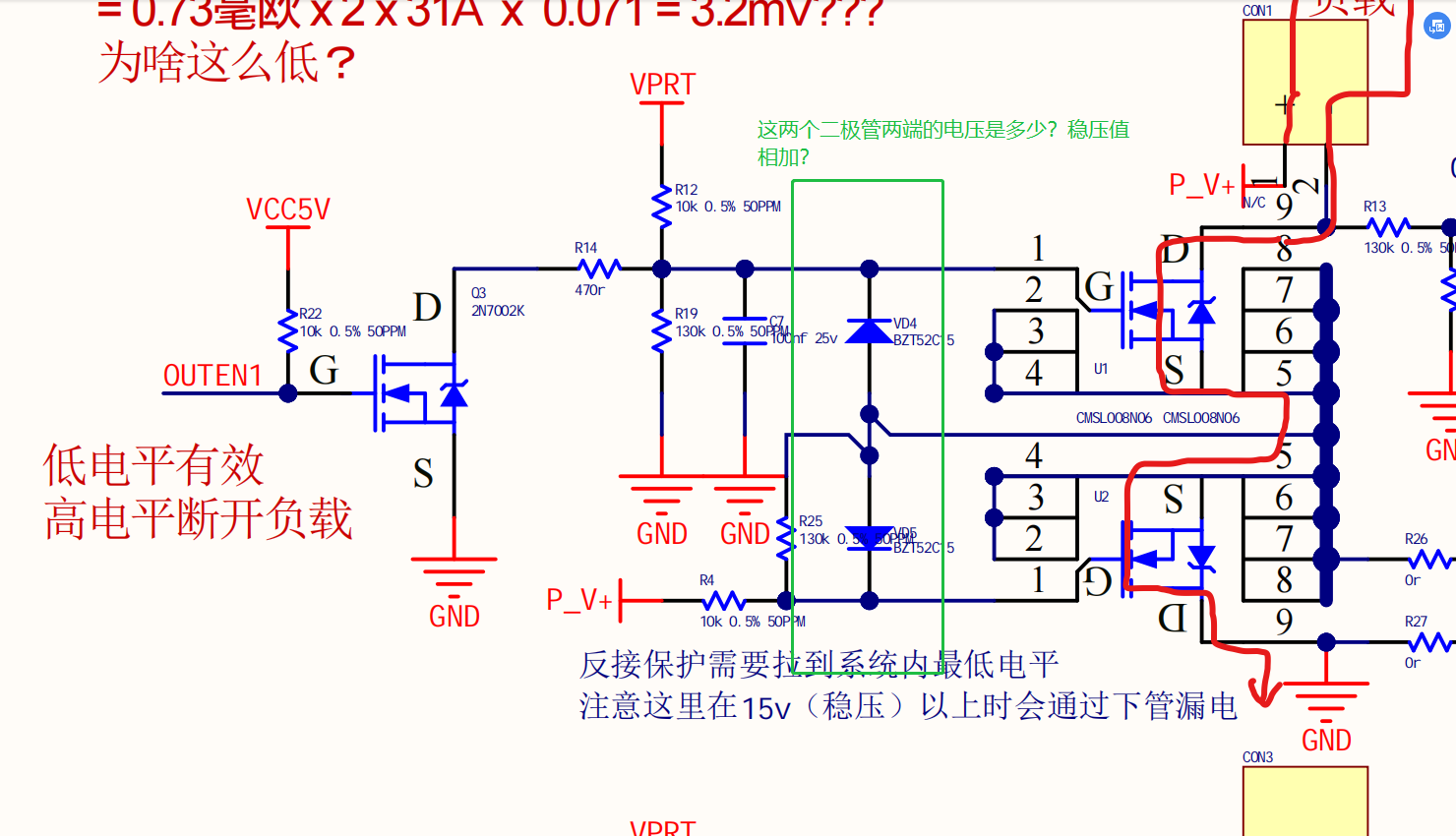

2.這兩個二極管兩端的電壓是多少？穩壓值相加？

ID:74687 · 發表于 2025-3-21 08:52

第二個圖中，兩個穩壓管是保護MOS的，使MOS的GS壓差不能超過限定值，否則會燒管的

ID:74687 · 發表于 2025-3-21 08:53

謝謝你的第二張圖，使我理解了這種穩壓管的選型了。

ID:1145983 · 發表于 2025-3-21 10:06

圖一，加二極管防止反接電壓經過穩壓管竄到后面，相當于加多一個保險措施

ID:1133081 · 發表于 2025-3-21 10:53

通常穩壓管加二極管是用作溫度補償，兩種溫度特性互補。

ID:592807 · 發表于 2025-3-21 10:59

1，不一定剛好有6.3V的穩壓管

ID:592807 · 發表于 2025-3-21 11:03

1你要考慮有沒有剛好是6.3V的穩壓管，2低于穩壓值值時該多少電壓就是多少，超過了就直接擊穿，穩壓值等于一個穩壓+另一個導通電壓

ID:879809 · 發表于 2025-3-21 12:47

國產穩壓管最精密就是2DW23x系列，5.6V和二極管正向電壓溫度系數互相補償。

ID:74687 · 發表于 2025-3-21 13:08

穩壓管沒那么精確的

ID:668004 · 發表于 2025-3-21 18:27

zyftank 發表于 2025-3-21 08:52
第二個圖中，兩個穩壓管是保護MOS的，使MOS的GS壓差不能超過限定值，否則會燒管的

斷開兩個NMOS的S極和穩壓管的正端穩壓管的陽極能不能直接接GND啊

ID:668004 · 發表于 2025-3-21 18:27

zgc007 發表于 2025-3-21 10:06
圖一，加二極管防止反接電壓經過穩壓管竄到后面，相當于加多一個保險措施

就是防反接對吧

ID:668004 · 發表于 2025-3-21 18:28

rundstedt 發表于 2025-3-21 12:47
國產穩壓管最精密就是2DW23x系列，5.6V和二極管正向電壓溫度系數互相補償。

溫度系數互相補償。？？？---溫度互補的原理是？

ID:74687 · 發表于 2025-3-22 14:33

QWE4562012 發表于 2025-3-21 18:27
斷開兩個NMOS的S極和穩壓管的正端穩壓管的陽極能不能直接接GND啊

你去看看MOS管的datasheet，GS的范圍是正負，需要防反接嗎？

ID:879809 · 發表于 2025-3-22 15:28

QWE4562012 發表于 2025-3-21 18:28
溫度系數互相補償。？？？---溫度互補的原理是？

你查下2DW234的資料就知道了，溫度系數5ppm。

ID:1146215 · 發表于 2025-3-24 20:25

圖一，加二極管防止反接電壓經過穩壓管竄到后面，相當于加多一個保險措施，
通常穩壓管加二極管是用作溫度補償，兩種溫度特性互補。

ID:1146215 · 發表于 2025-3-24 20:26

通常穩壓管加二極管是用作溫度補償，兩種溫度特性互補。
