請問這個臺燈開關怎么接線？(沒見過）

ID:460466 · 發表于 2025-3-5 14:06

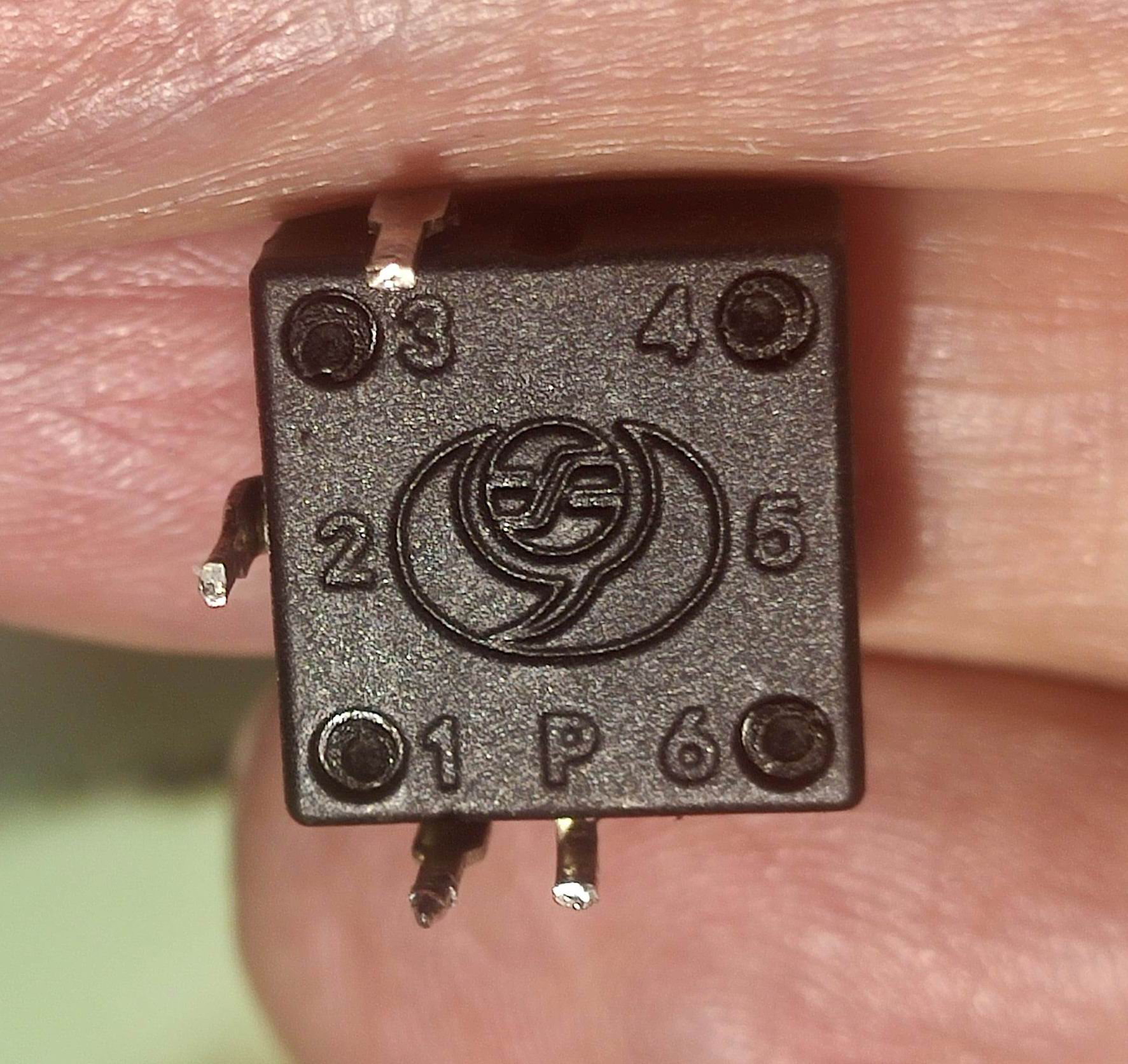

多謝各位老師指點！1-2-3有實體引腳，4-5-6空腳，“P“是干什么的？

ID:1006814 · 發表于 2025-3-5 14:51

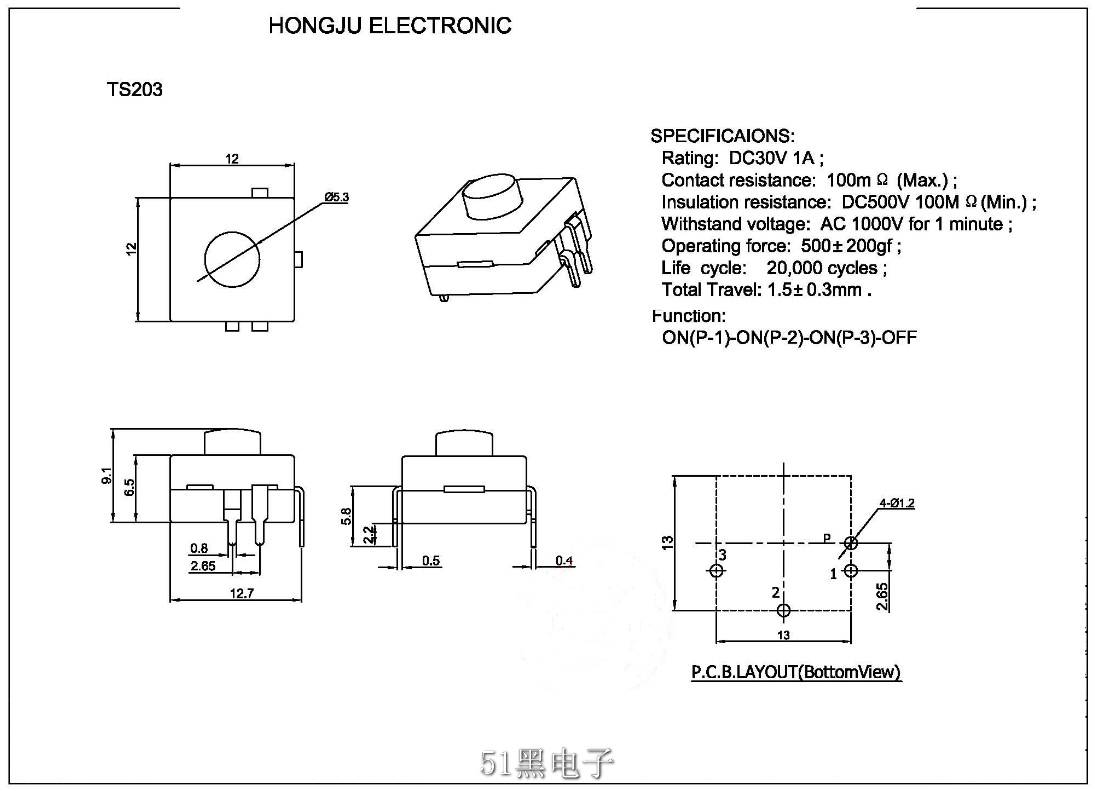

應該和這個類似

ID:879809 · 發表于 2025-3-5 14:54

P應該是輔助固定的，電氣上沒有用。

ID:1121801 · 發表于 2025-3-5 15:05

萬用表測一下開關兩個狀態都是哪兩個腳導通就行了

ID:1006814 · 發表于 2025-3-5 15:18

我找了一個類似的手電筒開關，圖片無法上傳，按多次開關，導通的順序依次是1-P；2-P；3-P；OFF。

ID:1006814 · 發表于 2025-3-5 15:19

這個圖片。

ID:460466 · 發表于 2025-3-5 18:14

hb_lhw 發表于 2025-3-5 15:18
我找了一個類似的手電筒開關，圖片無法上傳，按多次開關，導通的順序依次是1-P；2-P；3-P；OFF。

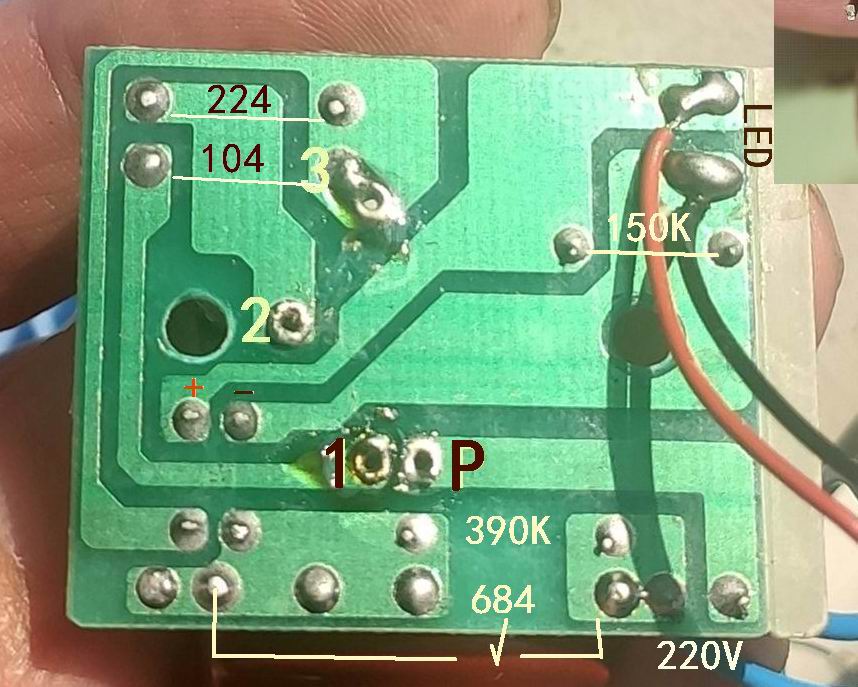

謝謝你的解答！從電路板上看很可能是您說的那樣（開關壞了很難測量出規律）。P端和220V直連，整流橋出來的直流直接和負載LED連接了

ID:88256 · 發表于 2025-3-6 07:52

這是完全不動腦筋的啊，很明顯P是公共端，要不就沒有回路了，總不能繞過P，1和2或者2和3通，這說得過去嗎？明顯就是串104、串224、直通三檔。

ID:460466 · 發表于 2025-3-6 08:53

hhdsdy 發表于 2025-3-6 07:52
這是完全不動腦筋的啊，很明顯P是公共端，要不就沒有回路了，總不能繞過P，1和2或者2和3通，這說得過去嗎？ ...

完全正確！開關壞了，不好測量，，，，，，，，

ID:921117 · 發表于 2025-3-6 09:07

hhdsdy 發表于 2025-3-6 07:52
這是完全不動腦筋的啊，很明顯P是公共端，要不就沒有回路了，總不能繞過P，1和2或者2和3通，這說得過去嗎？ ...

你寫的字多，我信你。
