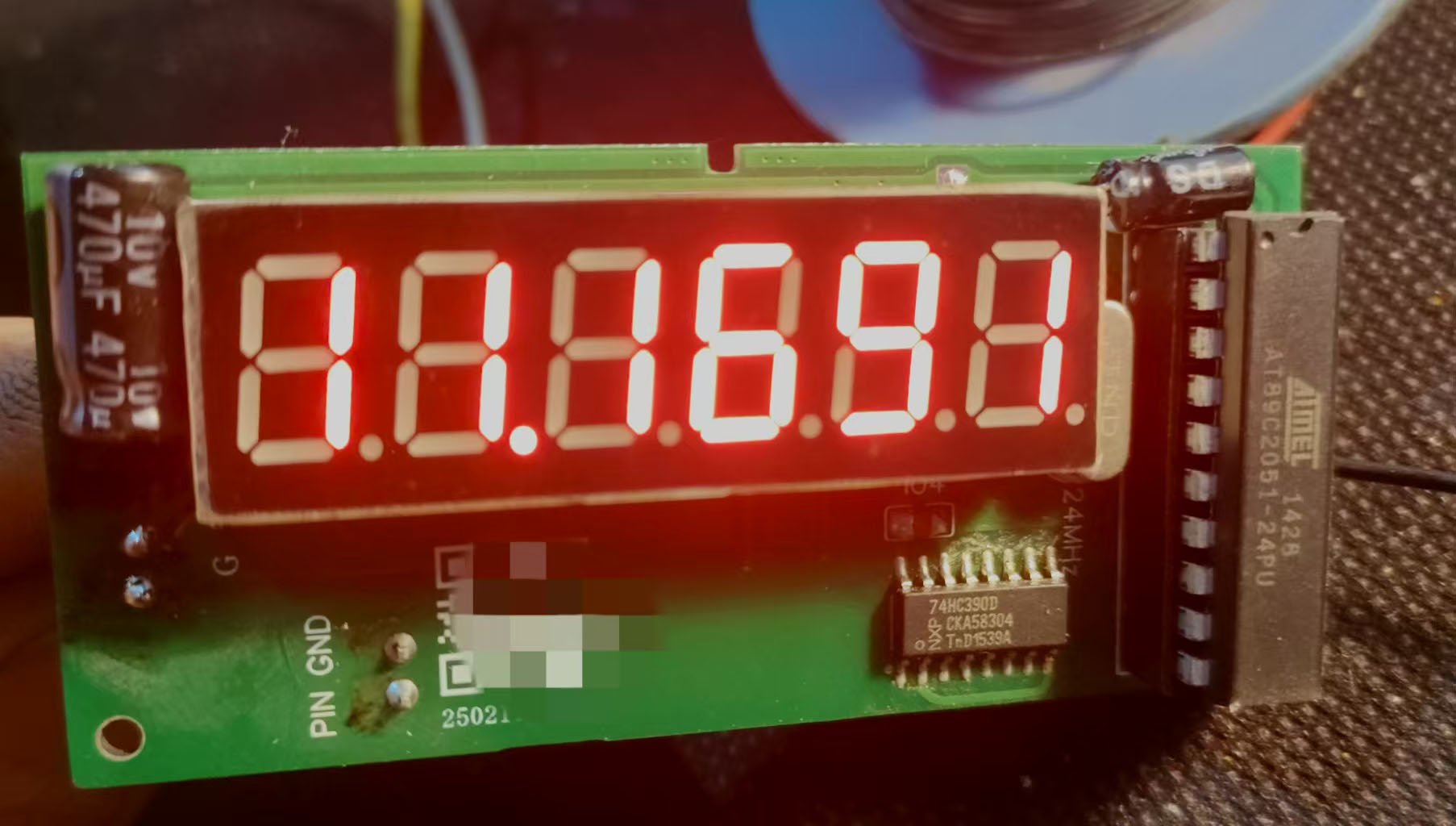

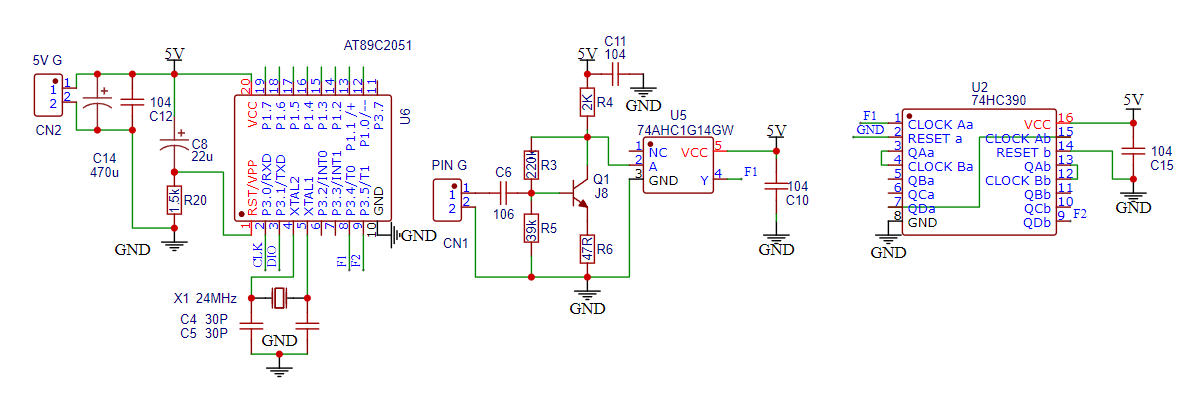

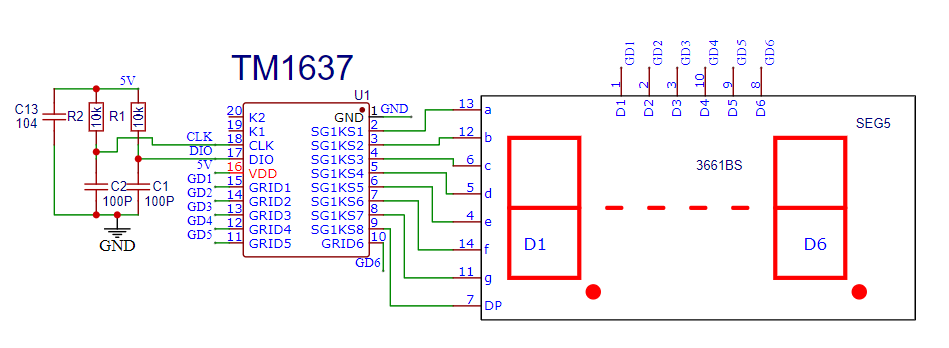

計劃頻率計做到最高50MHZ,實際12MHZ三極管前級放大能力就不行了。防止數碼管閃爍，用了專用芯片TM1637共陽6位數碼管顯示，低頻000000HZ，高頻00.0000MHZ。施密特用的是單施密特集成塊，體積小巧，也達成目的了，沒特意選高速施密特，勸你們選高速的。單片機是最拉垮的2051單片機，24M晶振也只是相當于2M，沒法誰讓我手上多呢，畢竟有分頻器勉強夠用。
下載附件
2025-2-28 21:31 上傳
下載附件
2025-2-28 21:31 上傳
實際測試，前級放大有問題，12M以上就沒放大能力了，三極管輸出幅度還沒輸入信號幅度高，
廢了，誰有好用的前級電路
下載附件
2025-2-28 21:42 上傳
下載附件
2025-2-28 21:42 上傳

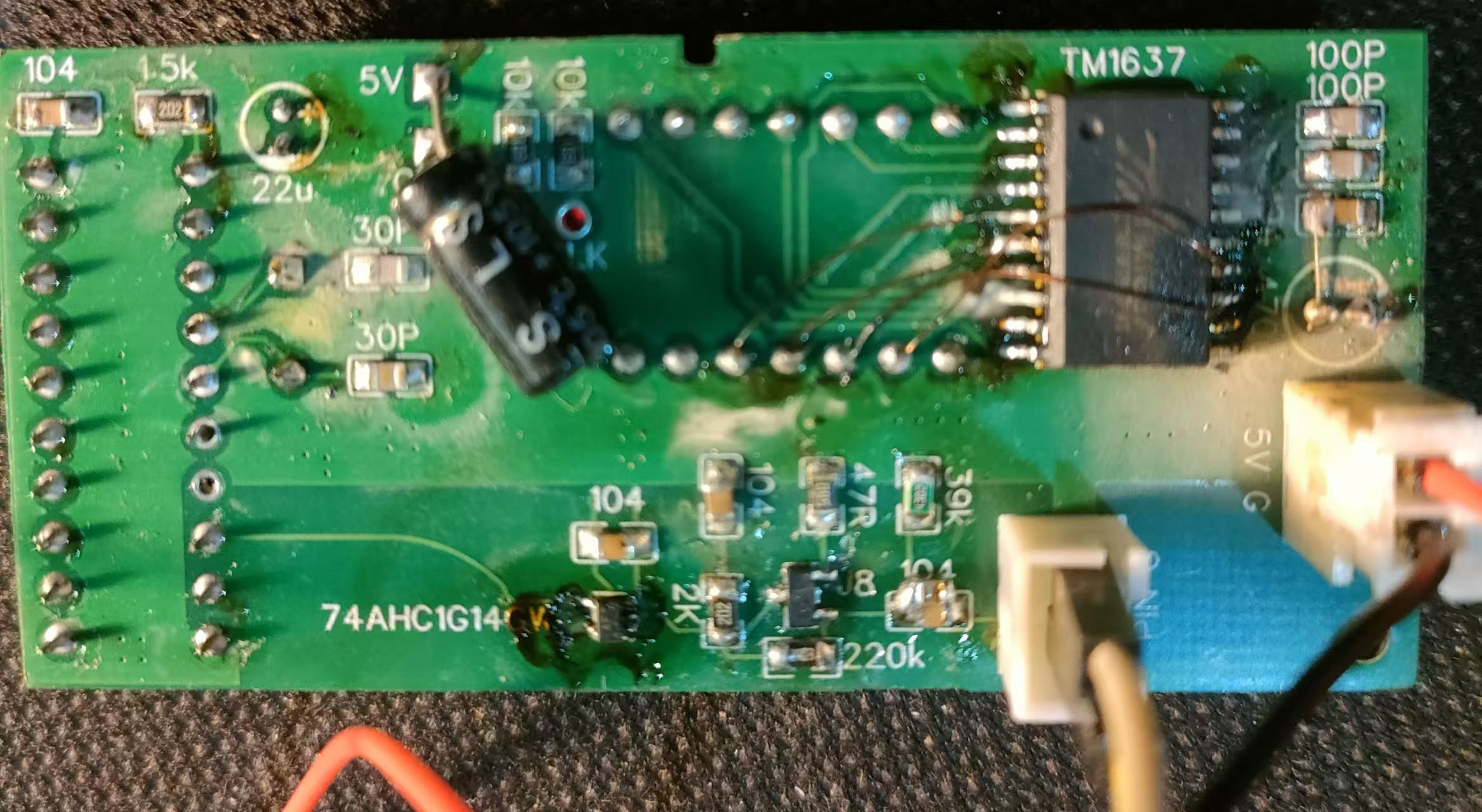

跳線幾根，粗心大意的代價
|
