快充的引腳需要幾個？不同的快充協議需要的管腳不一樣？那typec為什么同樣的連接可...

ID:668004 · 發表于 2025-2-13 18:15

快充的引腳需要幾個？不同的快充協議需要的管腳不一樣？那typec為什么同樣的連接可以兼容多種快充協議

1.SD59D24B控制四個MOS全橋變換升降壓經過TYPEC輸出給IP2366的充電板子充電，為什么進入不了快充？最大才5W，是沒有握手到快充協議？用原裝的手機typec線也是一樣，顯示的功率最大才5W

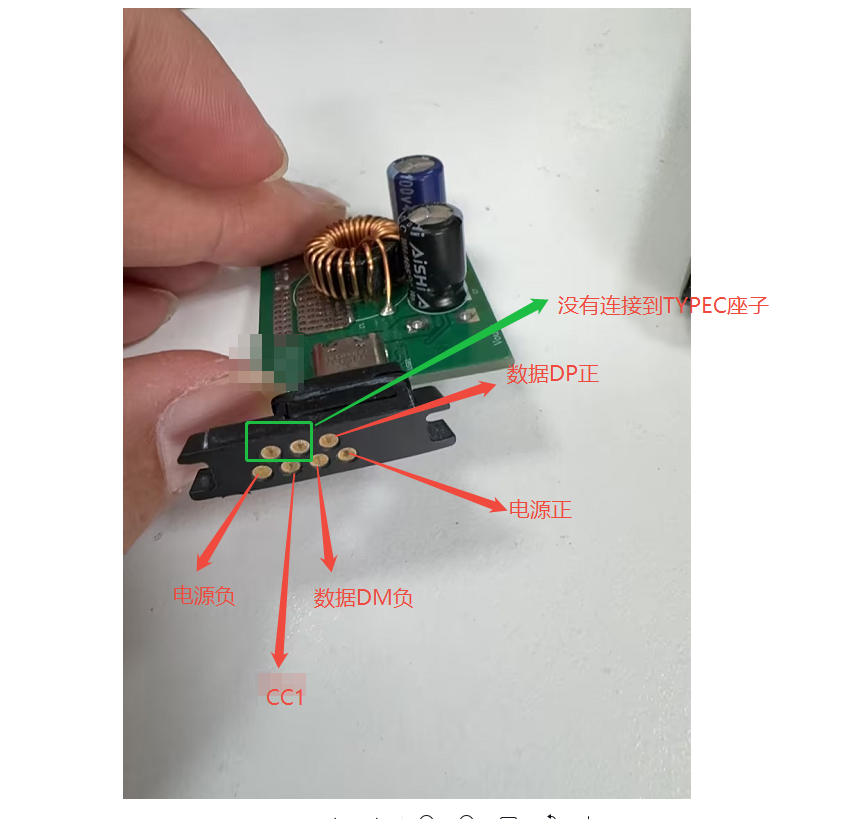

2.這里五根線接到觸點，電源正負、數據正負、加一個CC1，不需要CC2也可以實現快充？

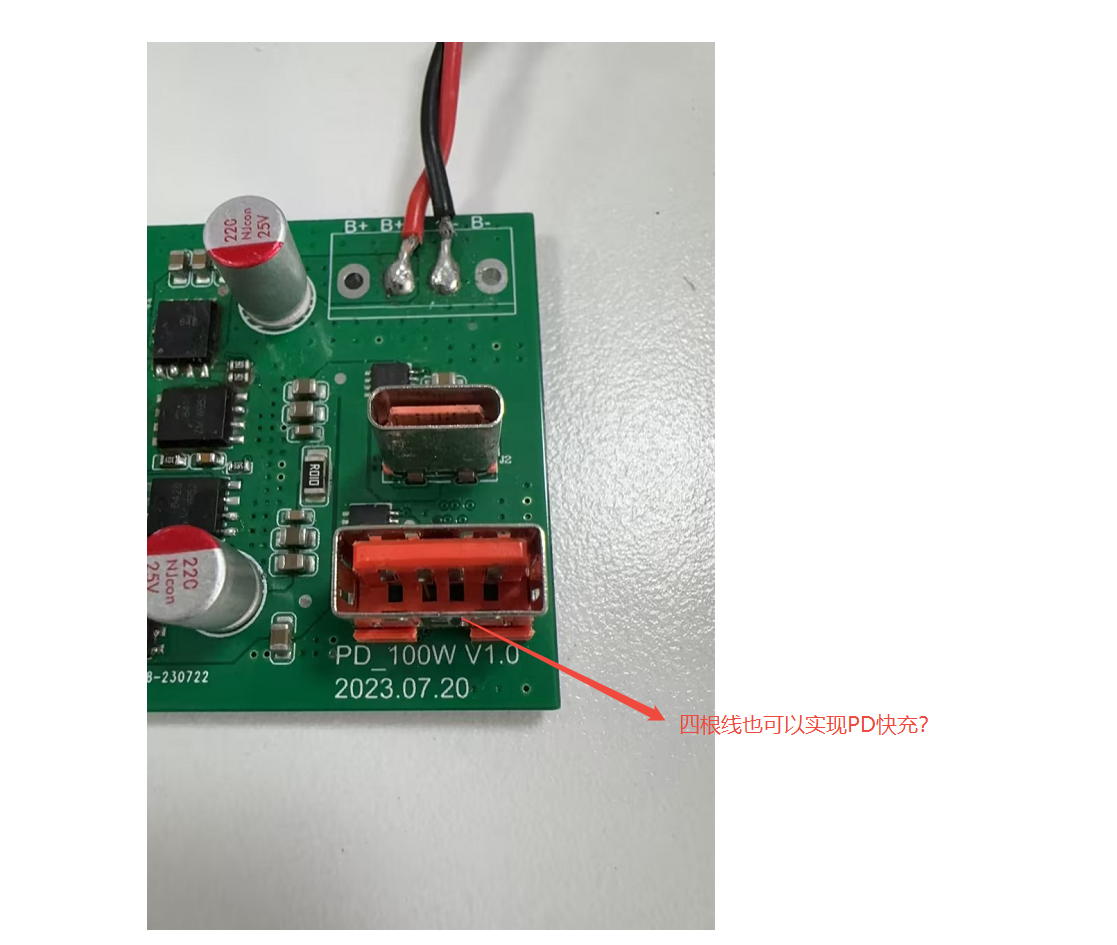

3.這里四根線電源正負、數據正負也可以實現快充？

ID:1121801 · 發表于 2025-2-14 08:33

CC1和CC2一起做協議是因為TYPE-C頭可以正反插，你圖中那個頂針的如果沒有猜錯的話TYPE-C頭換個方向插進去，原來的CC1連接頂針會連接到CC2.
也就是說，協議實際上只需要一個CC1或者CC2就可以完成協議握手。但你在主機端與接收端都要在CC1與CC2同時輸出和輸入握手協議，因為標準TYPE-C線是可以正反插的，我們并不能預先知道握手協議是從CC1走還是從CC2走，所以會有四種情況：主CC1-副CC1;主CC1-副CC2;主CC2-副CC1;主CC2-副CC2.
另外你的快充板子的USB口有沒有可能就是正常充電輸出，而想要快充輸出，那要從板子上的TYPE-C接口輸出？

ID:1121801 · 發表于 2025-2-14 08:37

快充的標準現在有很多，如果想快充，請確定主機設備與從機設備都支持同一快充協議，如果一個支持PD一個支持QC，那是不能實現快充的

ID:668004 · 發表于 2025-2-14 17:31

cyi8 發表于 2025-2-14 08:37
快充的標準現在有很多，如果想快充，請確定主機設備與從機設備都支持同一快充協議，如果一個支持PD一個支持 ...

要怎么樣才能做到統一呢請問

ID:668004 · 發表于 2025-2-14 17:32

cyi8 發表于 2025-2-14 08:33
CC1和CC2一起做協議是因為TYPE-C頭可以正反插，你圖中那個頂針的如果沒有猜錯的話TYPE-C頭換個方向插進去， ...

觸點的定義已經出來了就是電源正負 數據正負 CC1 沒CC2 那這種情況如果要實現快充是不可能的嗎？現在討論觸點的充電不談TYPEC 謝謝
