求大神幫忙點亮TFT彩屏

ID:61140 · 發表于 2024-12-28 10:57

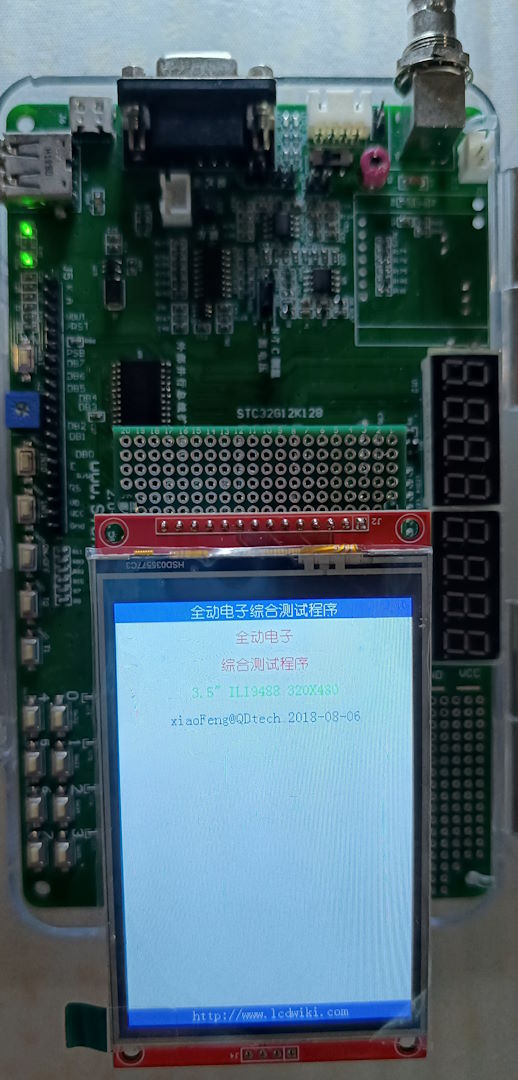

近日朋友送了個TFT3.5寸的彩屏，用的是ILI9488的驅動這個是屏的正面：

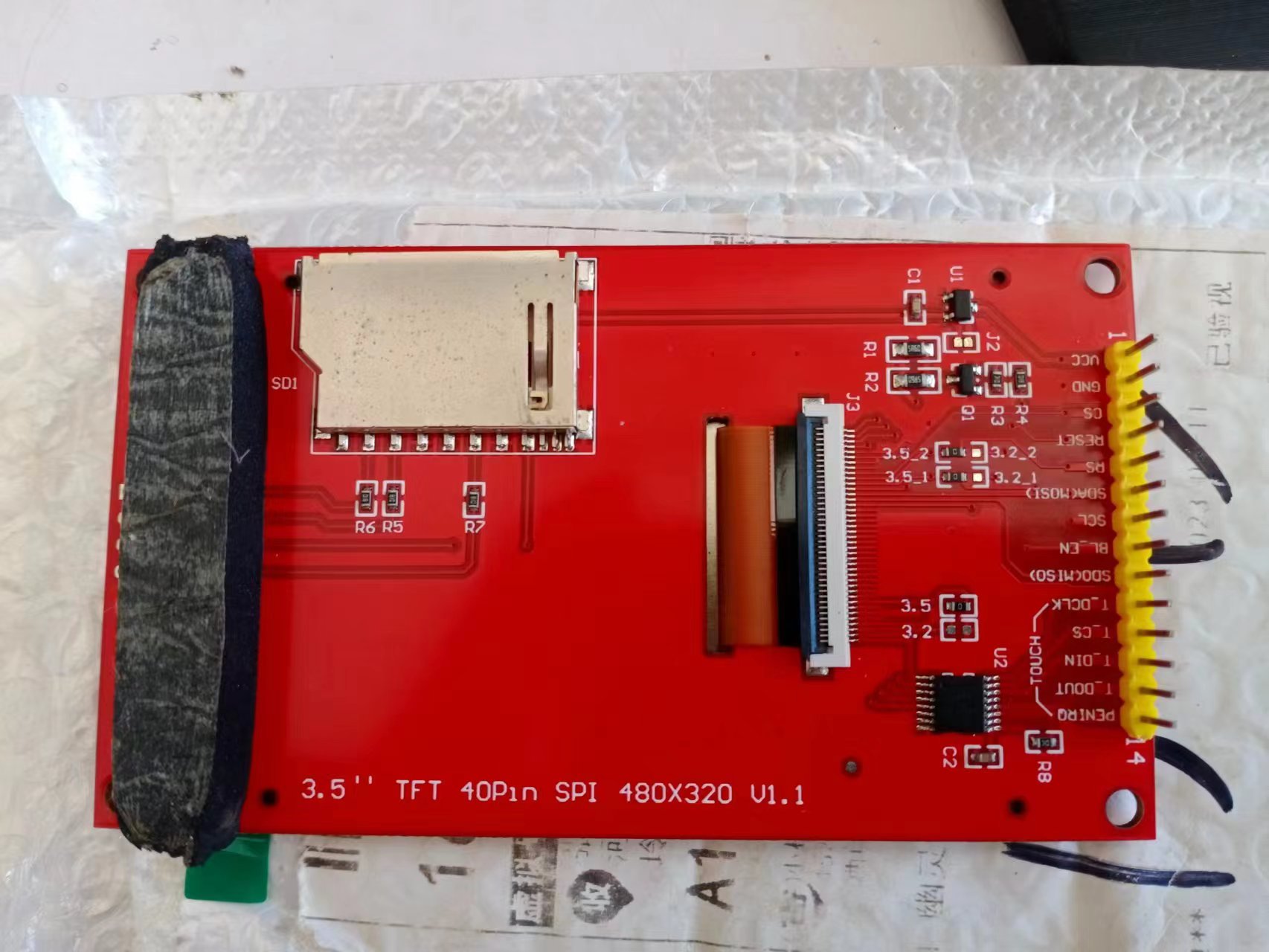

這個是屏的反面：

這個屏的例程在KELL－C51下編程通過，可以顯示，
但是我現在想用STC32G12K128點亮它，可是這個屏的例程在KELL－C251下很不友好，很多結構體錯誤
由于本人剛學C，對于這種錯誤搞不定，一下出來幾百個錯誤，
在此請教大神，幫我移植一下這個程序，可以讓它在STC32－12K128下完美運行，或者說可以移植到KELL－C251下編譯
知道各位大神都很忙，在此說聲謝謝了！

這個是它原來的例程：

ILI9488+CTC3.5_4SPI_OK.7z (90.06 KB, 下載次數: 0)

ID:155507 · 發表于 2024-12-28 10:57

SPI驅動TFT屏ILI9488的程序@STC32
===STC32G12K128, STC8H8K64U, 開源代碼源程序見附件

/=========================================電源接線================================================//
//5V接DC 5V電源
//GND接地
//=======================================液晶屏數據線接線==========================================//
//本模塊默認數據總線類型為SPI
//液晶屏模塊          單片機
// SDI(MOSI)    接    P23       //SPI寫信號
// SDO(MISO)    接    P       //SPI讀信號，如果不需要讀功能，此管腳可不接
//=======================================液晶屏控制線接線==========================================//
//液晶屏模塊          單片機
//  CS          接    P34    //片選控制信號
//  RESET       接    P43    //復位信號
//  DC          接    P45    //數據/命令選擇控制信號
//  SCK       接    P25    //SPI時鐘信號
//  LED       接    P42    //背光控制信號，如果使用STC89C52RC單片機或者不需要控制，接3.3V
//=========================================觸摸屏接線=========================================//
//不使用觸摸或者模塊本身不帶觸摸，則可不連接

//觸摸屏使用的數據總線類型為SPI
//觸摸屏模塊          單片機
//  T_CLK       接    P25    //觸摸屏SPI時鐘信號
//  T_CS       接    P52    //觸摸屏片選控制信號
//  T_DIN       接    P23    //觸摸屏SPI寫信號
//  T_DO       接    P24    //觸摸屏SPI讀信號
//  T_IRQ       接    P36    //觸摸屏響應檢查信號，如單片機無P4組，請自行更改其他可用IO并修改代碼定義
//**************************************************************************************************/

ID:61140 · 發表于 2024-12-29 14:13

angmall 發表于 2024-12-28 20:52
SPI驅動TFT屏ILI9488的程序@STC32
===STC32G12K128, STC8H8K64U, 開源代碼源程序見附件

這個程序引腳定義sbit在哪里啊，沒找到

ID:155507 · 發表于 2024-12-29 21:41

xiaoyuxinke 發表于 2024-12-29 14:13
這個程序引腳定義sbit在哪里啊，沒找到

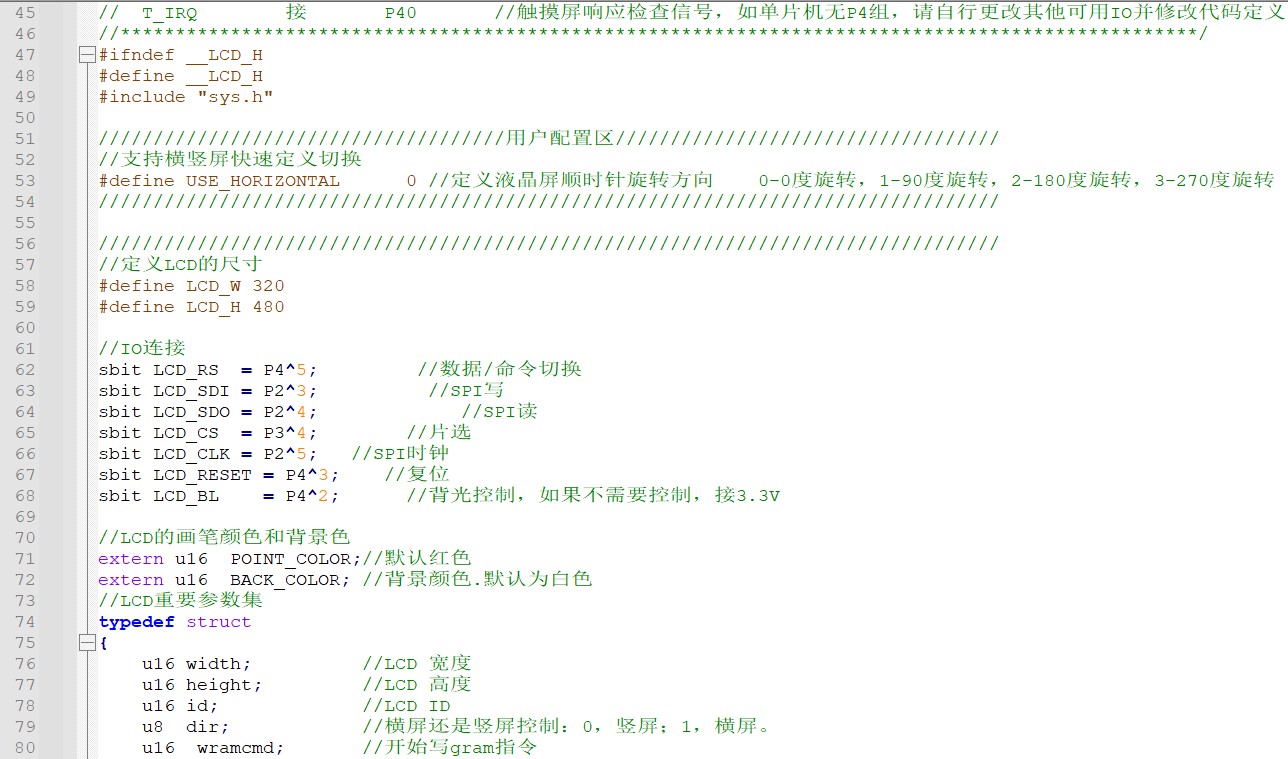

就是在那個LCD.h里面啊。

這個是用硬件SPI，不可以隨便換。

ID:61140 · 發表于 2024-12-30 10:06

angmall 發表于 2024-12-29 21:41
就是在那個LCD.h里面啊。

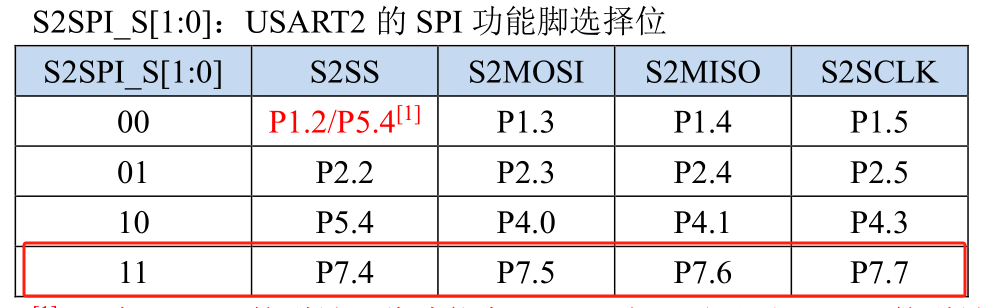

我只是用了S2SPI_S的11，也就是第四組P7.4－P7.5－P7.6－P7.7
P_SW3 = 0x30;
但是無法顯示，只是白屏
不知道什么原因，頭痛……。

ID:61140 · 發表于 2024-12-30 10:19

angmall 發表于 2024-12-29 21:41
就是在那個LCD.h里面啊。

我用的這個，但是無法顯示，一直白屏

ID:155507 · 發表于 2024-12-30 12:36

xiaoyuxinke 發表于 2024-12-30 10:06
我只是用了S2SPI_S的11，也就是第四組P7.4－P7.5－P7.6－P7.7
P_SW3 = 0x30;
但是無法顯示，只是白屏

右邊這一排是你的TFT彩屏初始化參數。他和我的彩屏初始化參數不一樣，你可以換一下。

void LCD_Init(void)
{
SPI_init(); //初始化硬件SPI
LCD_ResetFun(); //初始化之前復位
//************* ILI9488初始化**********// //ILI9488+CTC3.5
LCD_WR_REG(0XF7); WriteComm(0XF7);
LCD_WR_DATA(0xA9); WriteData(0xA9);
LCD_WR_DATA(0x51); WriteData(0x51);
LCD_WR_DATA(0x2C); WriteData(0x2C);
LCD_WR_DATA(0x82); WriteData(0x82);

LCD_WR_REG(0xC0); WriteComm(0xC0);
LCD_WR_DATA(0x11);                WriteData(0x10);
LCD_WR_DATA(0x09);                WriteData(0x10);

LCD_WR_REG(0xC1); WriteComm(0xC1);
LCD_WR_DATA(0x41);                WriteData(0x41);

LCD_WR_REG(0XC5); WriteComm(0xC5);
LCD_WR_DATA(0x00);                WriteData(0x00);
LCD_WR_DATA(0x0A);                WriteData(0x22);
LCD_WR_DATA(0x80);                WriteData(0x80);

LCD_WR_REG(0xB1); WriteComm(0xB1);
LCD_WR_DATA(0xB0);                WriteData(0xB0);
LCD_WR_DATA(0x11);                WriteData(0x11);

LCD_WR_REG(0xB4); WriteComm(0xB4);
LCD_WR_DATA(0x02);                WriteData(0x02);

LCD_WR_REG(0xB6); WriteComm(0xB6);
LCD_WR_DATA(0x02);                WriteData(0x02);
LCD_WR_DATA(0x42);                WriteData(0x02);

LCD_WR_REG(0xB7); WriteComm(0xB7);
LCD_WR_DATA(0xc6);                WriteData(0xC6);

LCD_WR_REG(0xBE); //WriteComm(0XBE);
LCD_WR_DATA(0x00);                //WriteData(0x00);
LCD_WR_DATA(0x04);                //WriteData(0x04);

LCD_WR_REG(0xE9); WriteComm(0xE9);
LCD_WR_DATA(0x00);                WriteData(0x00);

LCD_WR_REG(0x36); WriteComm(0x36);
LCD_WR_DATA((1<<3)|(0<<7)|(1<<6)|(1<<5)); WriteData(0x48);

LCD_WR_REG(0x3A); WriteComm(0x3A);
LCD_WR_DATA(0x66);             WriteData(0x66);

LCD_WR_REG(0xE0); WriteComm(0xE0);
LCD_WR_DATA(0x00);             WriteData(0x00);
LCD_WR_DATA(0x07);             WriteData(0x07);
LCD_WR_DATA(0x10);             WriteData(0x0f);
LCD_WR_DATA(0x09);             WriteData(0x0D);
LCD_WR_DATA(0x17);             WriteData(0x1B);
LCD_WR_DATA(0x0B);             WriteData(0x0A);
LCD_WR_DATA(0x41);             WriteData(0x3c);
LCD_WR_DATA(0x89);             WriteData(0x78);
LCD_WR_DATA(0x4B);             WriteData(0x4A);
LCD_WR_DATA(0x0A);             WriteData(0x07);
LCD_WR_DATA(0x0C);             WriteData(0x0E);
LCD_WR_DATA(0x0E);             WriteData(0x09);
LCD_WR_DATA(0x18);             WriteData(0x1B);
LCD_WR_DATA(0x1B);             WriteData(0x1e);
LCD_WR_DATA(0x0F);             WriteData(0x0f);

LCD_WR_REG(0XE1); WriteComm(0xE1);
LCD_WR_DATA(0x00);             WriteData(0x00);
LCD_WR_DATA(0x17);             WriteData(0x22);
LCD_WR_DATA(0x1A);             WriteData(0x24);
LCD_WR_DATA(0x04);             WriteData(0x06);
LCD_WR_DATA(0x0E);             WriteData(0x12);
LCD_WR_DATA(0x06);             WriteData(0x07);
LCD_WR_DATA(0x2F);             WriteData(0x36);
LCD_WR_DATA(0x45);             WriteData(0x47);
LCD_WR_DATA(0x43);             WriteData(0x47);
LCD_WR_DATA(0x02);             WriteData(0x06);
LCD_WR_DATA(0x0A);             WriteData(0x0a);
LCD_WR_DATA(0x09);             WriteData(0x07);
LCD_WR_DATA(0x32);             WriteData(0x30);
LCD_WR_DATA(0x36);             WriteData(0x37);
LCD_WR_DATA(0x0F);             WriteData(0x0f);

LCD_WR_REG(0x11);  //Sleep OUT (11h)
delay_ms(120);
LCD_WR_REG(0x29);  //Display ON (29h)

//設置LCD屬性參數
LCD_direction(USE_HORIZONTAL);//設置LCD顯示方向
LCD_BL=1;//點亮背光
}

ID:61140 · 發表于 2024-12-30 20:03

angmall 發表于 2024-12-30 12:36
右邊這一排是你的TFT彩屏初始化參數。他和我的彩屏初始化參數不一樣，你可以換一下。

算了，不搞了，我還是個菜鳥，對C語言一知半解，僅限于會弄個流水燈
