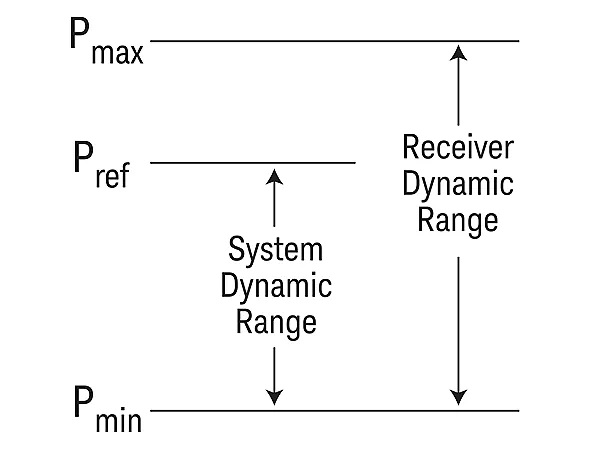

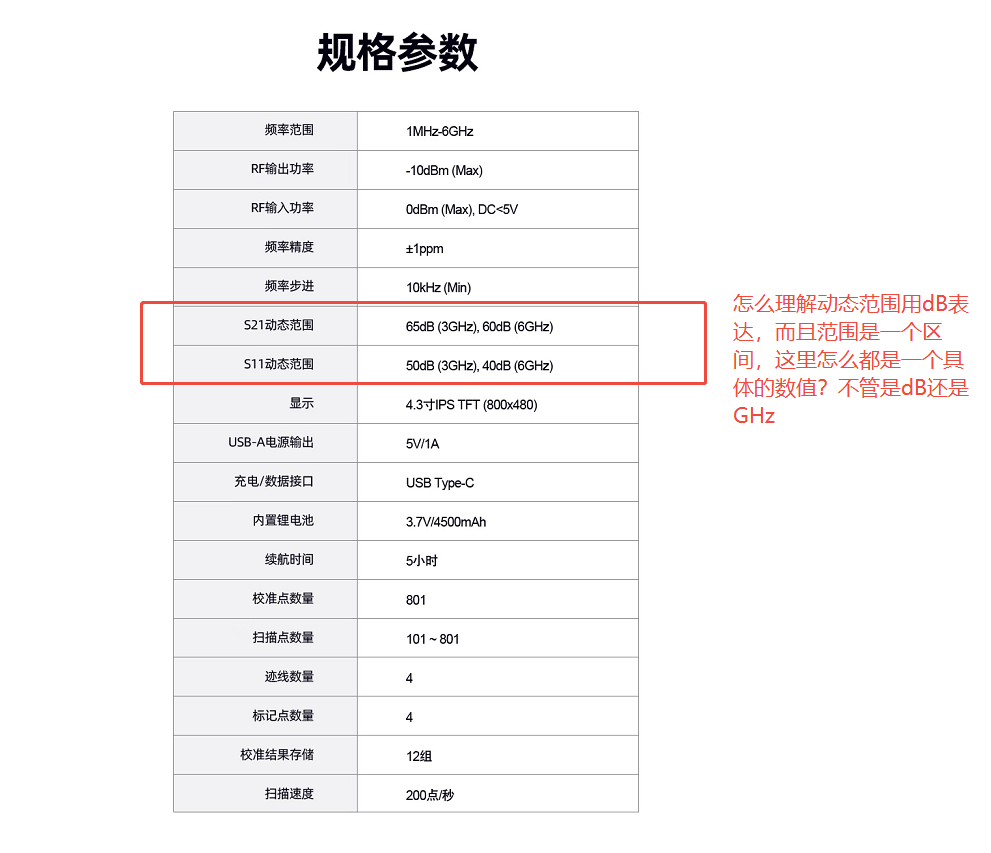

1. 動態范圍是網絡分析儀（VNA）接收機的最大輸入功率與最小可測量功率（本底噪聲）之間的差值，要使測量有效，輸入信號必須在這些邊界內。如下圖所示
下載附件
2024-12-27 23:50 上傳

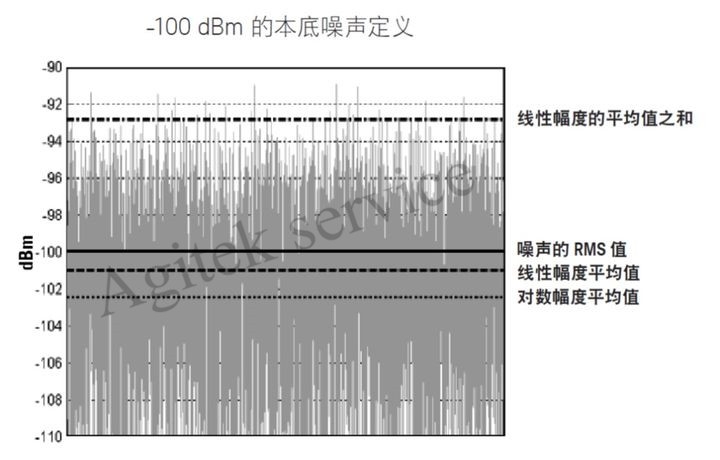

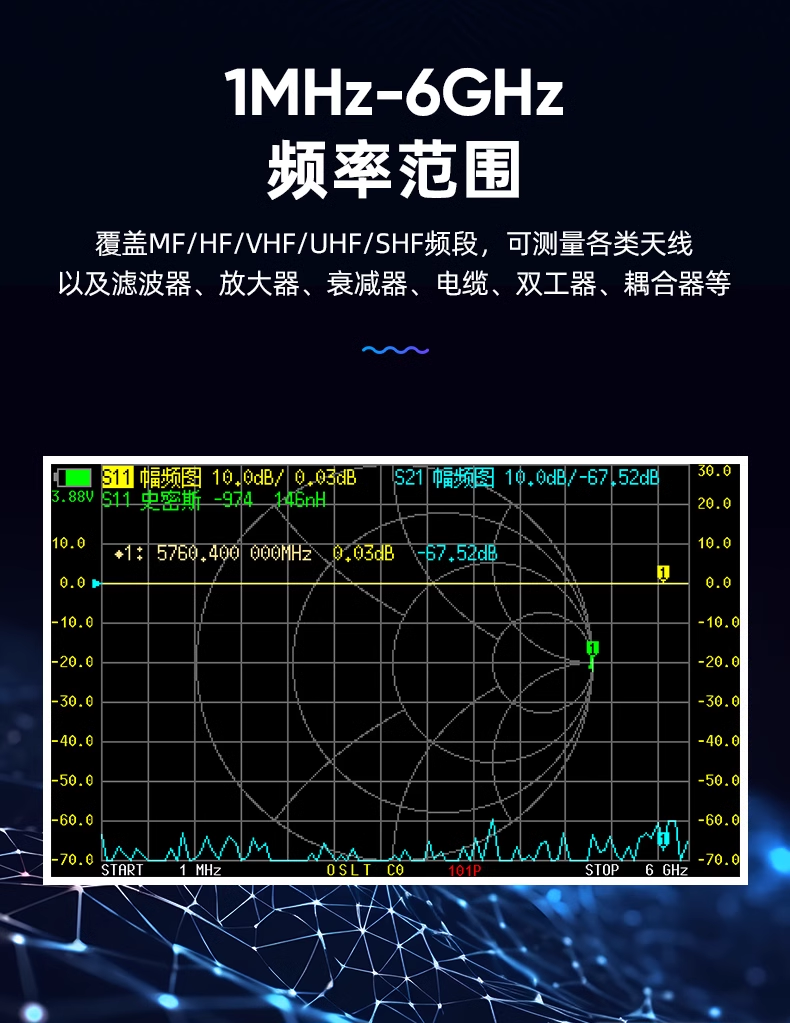

2. 本底噪聲是以分貝為單位的，是對數值，所以是復數很正常。本底噪聲有多種定義方式，通常我們都是取的平均值。它代表了儀器自身工作時背景噪聲的基底水平，所以當然是越小越好，小的本底噪聲意味著更高的測量靈敏度和更寬的動態范圍，能夠更準確地解析出非常弱的信號。下圖是一個本底噪聲的定義示意圖：
下載附件
2024-12-28 00:03 上傳

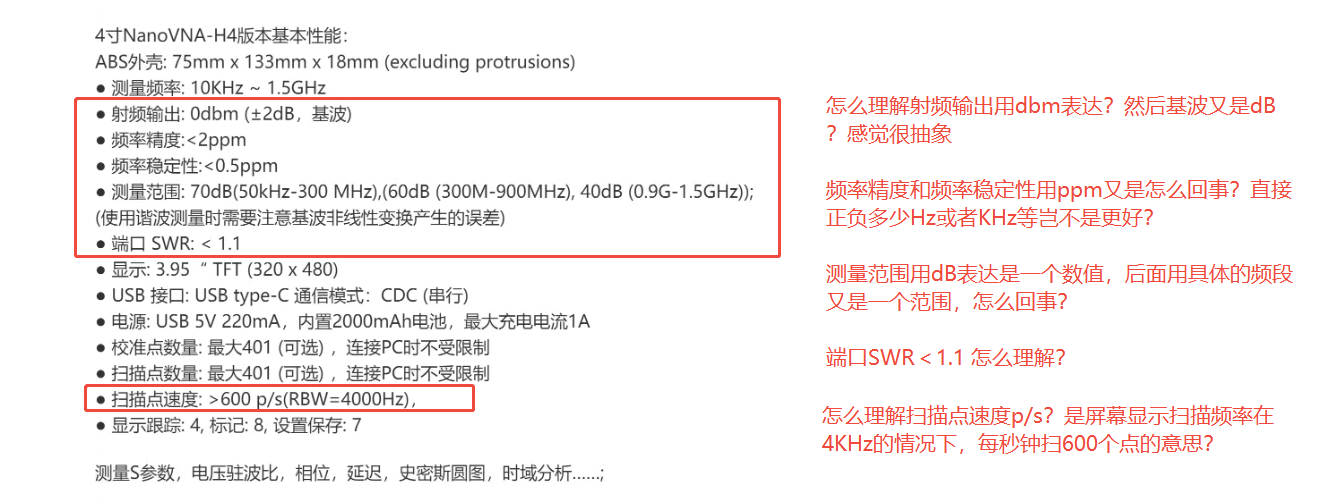

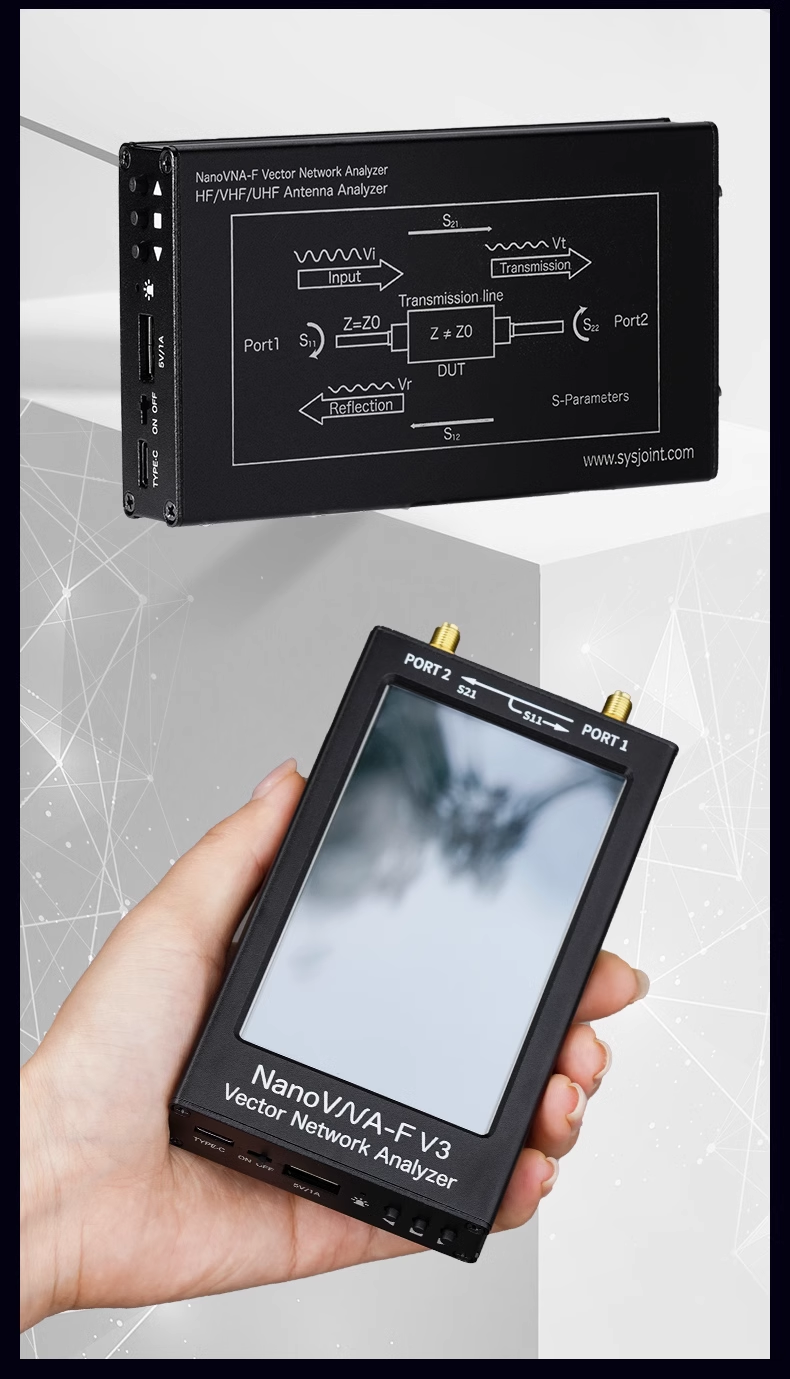

3. 輸出功率反映的是 VNA 的信號發生器和測試儀可將多少功率發射入被測器件（DUT）。單位是dBm，一般參考阻抗是50Ω。0dBm 就表示輸出功率為 1 毫瓦。± 2dB 就表示實際的輸出可能是 -2dBm 到 +2dBm 之間變化，基波就是信號的主頻部分。
4. 頻率精度通常以采樣率的百萬分率（ppm，parts per million）給出。例如: 給定100MHz的頻率和100ppm的頻率誤差,那么我們實際頻率其實在一個動態區間內，最大頻率為100. 01MHz,最小頻率為99. 99MHz

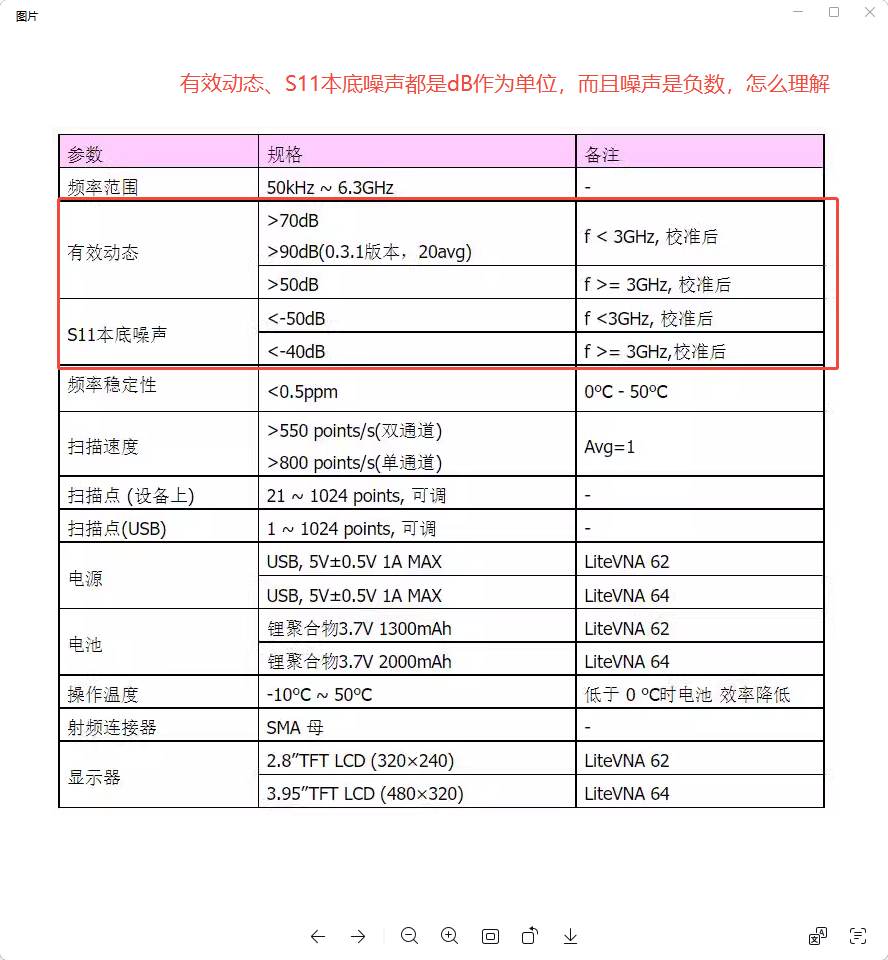

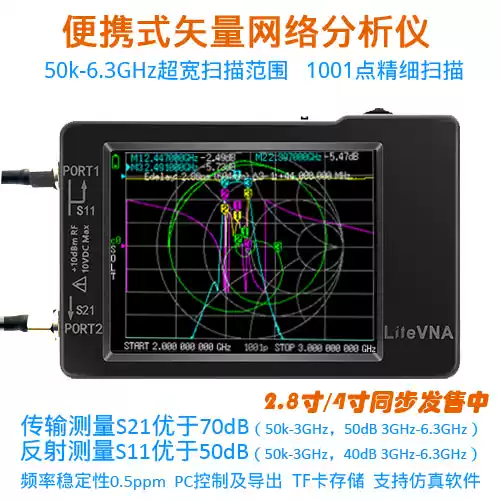

5. “測量范圍: 70dB(50kHz-300 MHz),(60dB(300M-900MHz),40dB(0.9G-1.5GHz));” 可能指的是，在50 kHz 到 300 MHz，動態范圍是 70 dB，以此類推。
6. 端口SWR < 1.1。這個SWR可能代表了入射到DUT的信號的駐波比值，SWR < 1.1 表示大部分的入射波都傳遞到了DUT，少部分的被反射回去了。
7. 掃描點速度:>600 P/S(RBW=4000Hz) 。表示在使用 4000 Hz 的帶寬分辨率時，矢量網絡分析儀的掃描速度可以超過 600 個頻率點每秒。

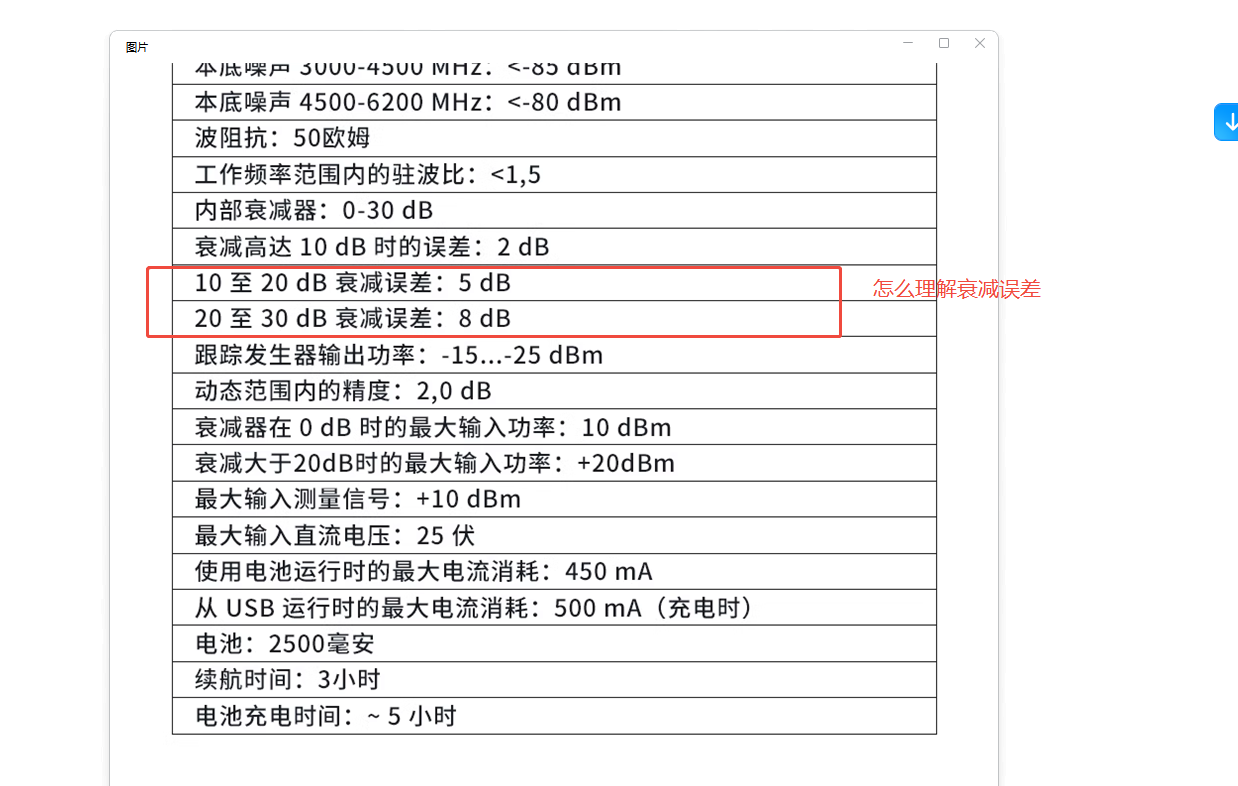

8. VNA的衰減誤差沒有了解過。
以上僅為個人理解哈，畢竟我也只用了VNA沒多久哈哈 |
