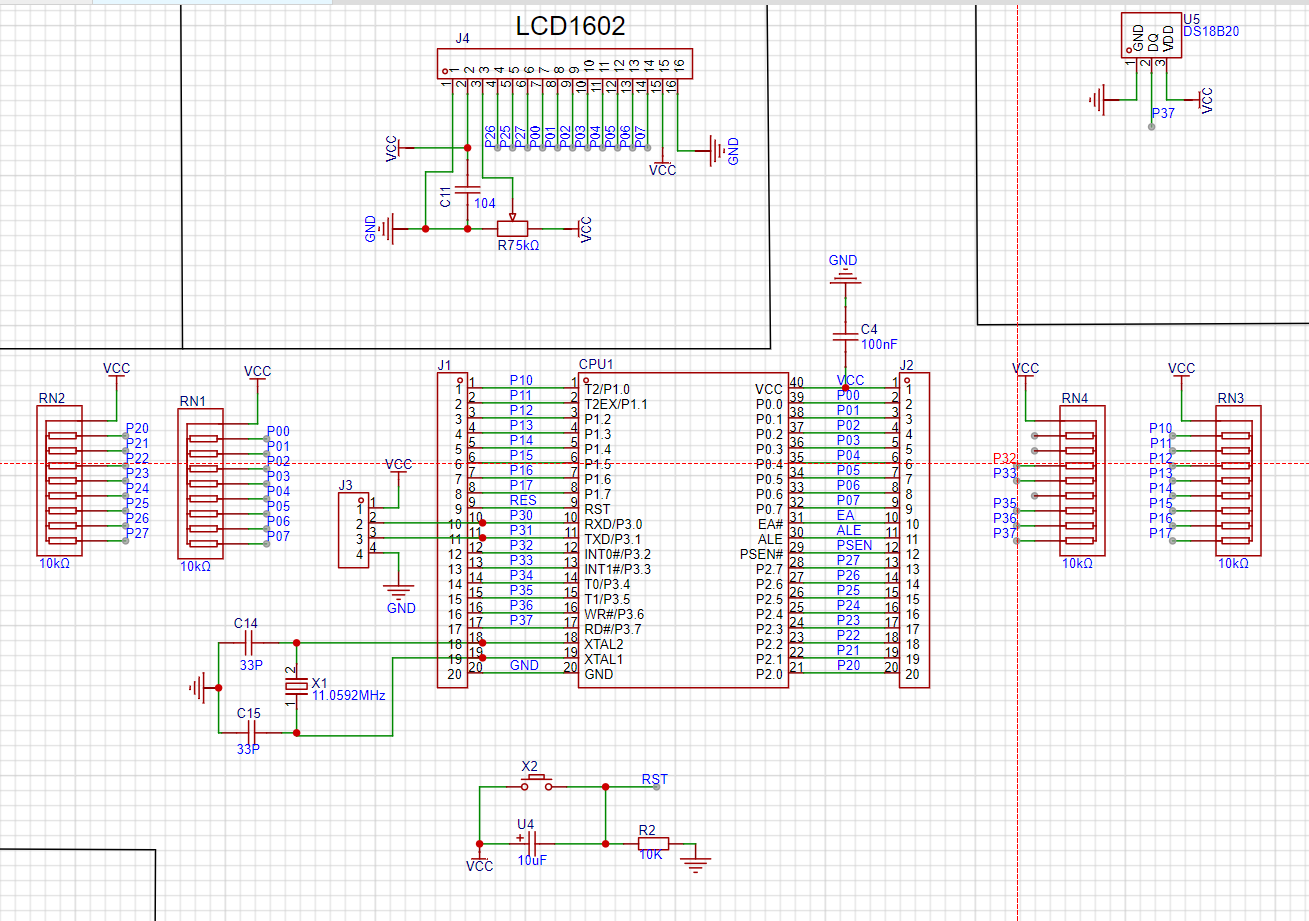

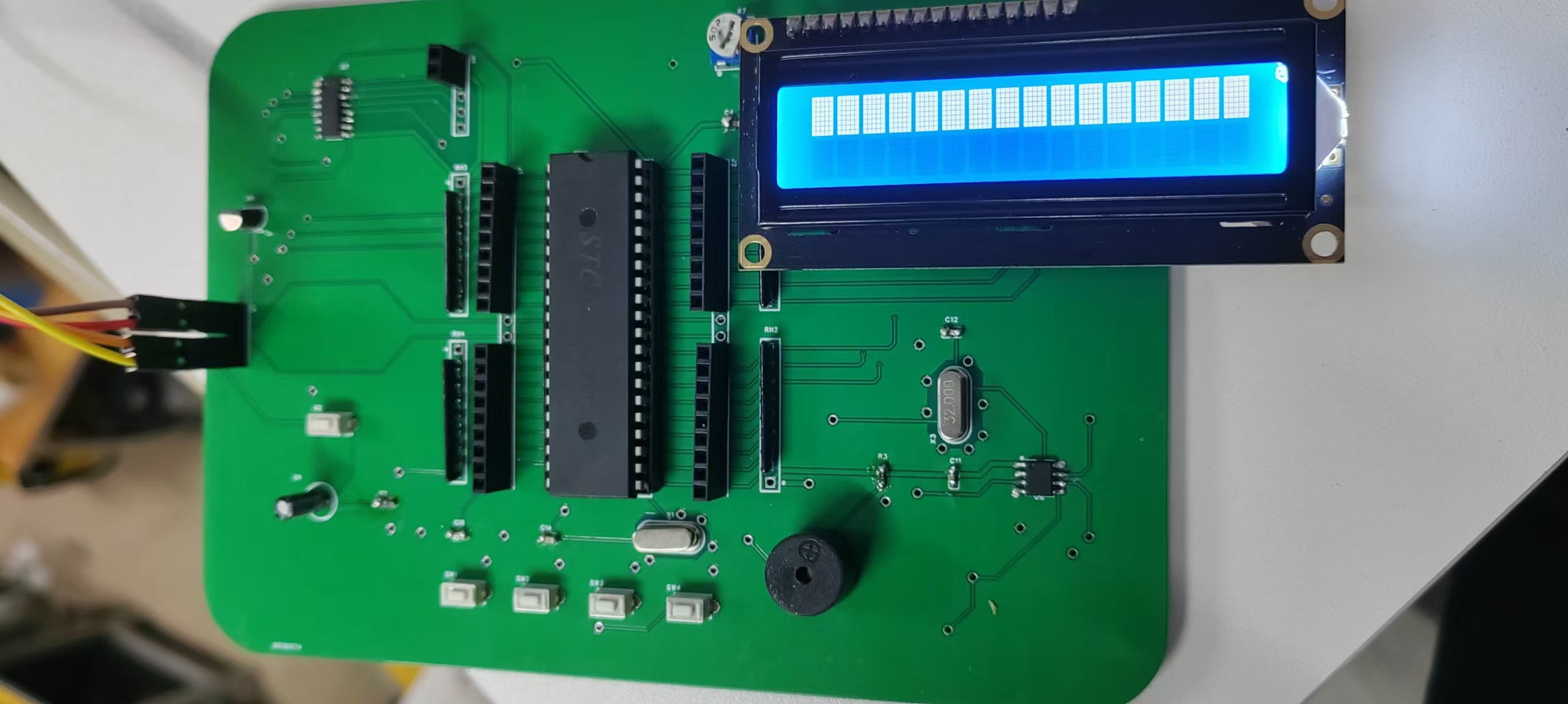

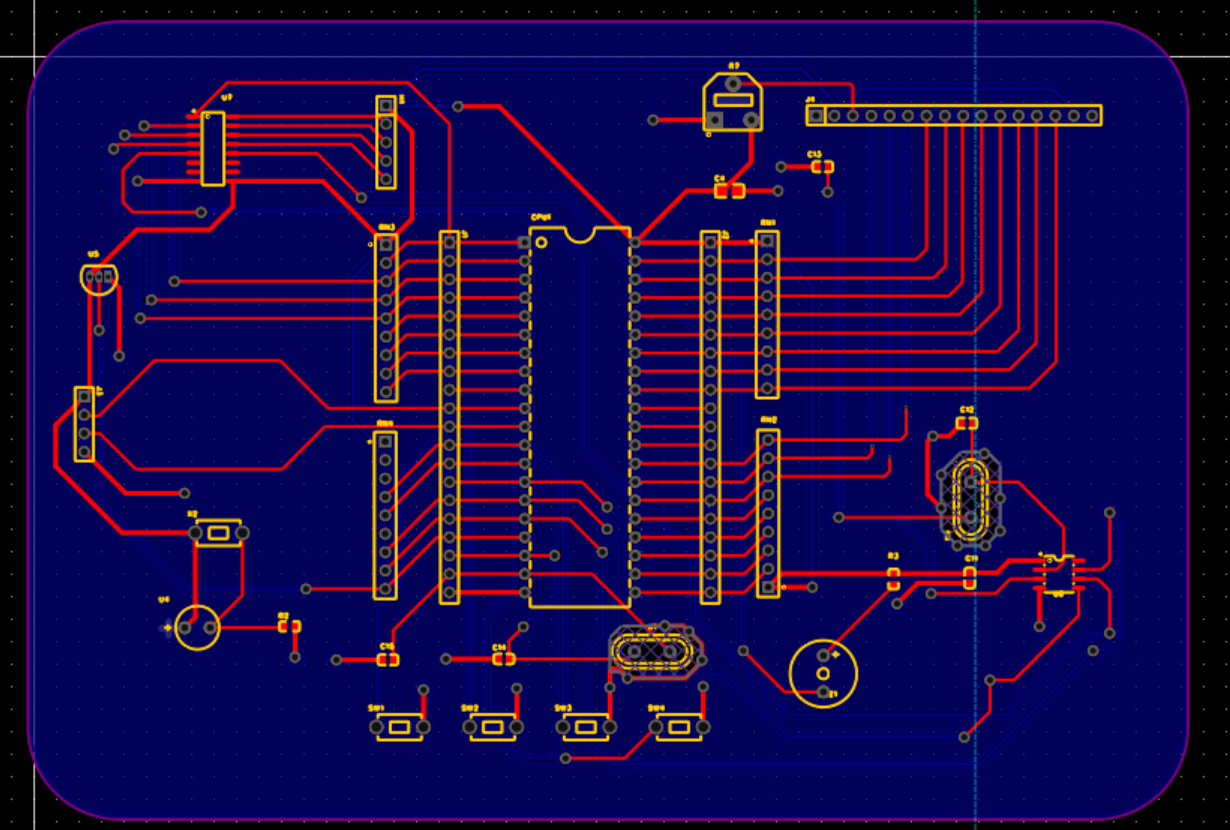

lcd1602只亮第一行,用普中開發板可以使用,自己跟著普中開發板畫的原理圖不能顯示

ID:1140360 · 發表于 2024-12-18 20:51

主函數
#include <REGX52.H>
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"
#include "Timer0.h"
#include "Buzzer.h"

float T;
unsigned char Counter,Compare;       //計數值和比較值，用于輸出PWM
unsigned char KeyNum,Speed;
sbit Motor=P1^0;
sbit Buzzer=P2^5;

void main()
{
      unsigned char num=0;
      unsigned char warningtemp=25;
      Motor=0;
      Timer0_Init();
      DS18B20_ConvertT();             //上電先轉換一次溫度，防止第一次讀數據錯誤
      Delay(1000);                      //等待轉換完成
      LCD_Init();
      LCD_ShowString(1,1,"T:");
      LCD_ShowString(2,1,"H:");
      LCD_ShowString(2,6,"spd:");

      while(1)
      {
            if(P3_1==0)                      //如果K1按鍵按下
            {
                     num++;
                     Delay(20);             //延時消抖
                     while(P3_1==0);       //松手檢測
                     Delay(20);             //延時消抖
                     if(num%2==1)
                     {
                              Buzzer=1;
                              LCD_ShowString(2,12,"close");
                     }
            }
            if(num%2==0)
                     {
                              LCD_ShowString(2,12,"open ");
                              if(T>warningtemp)
                              {
                              Buzzer_Time(100);
                              }
                     }
            if(P3_0==0)
            {
                     Delay(20);             //延時消抖
                     while(P3_2==0);       //松手檢測
                     Delay(20);             //延時消抖
                     warningtemp++;
            }
            if(P3_2==0)
            {
                     Delay(20);             //延時消抖
                     while(P3_3==0);       //松手檢測
                     Delay(20);             //延時消抖
                     warningtemp--;
            }
            DS18B20_ConvertT();       //轉換溫度
            T=DS18B20_ReadT();       //讀取溫度
            if(T>warningtemp)
            {Speed=1;Compare=50;}
            if(T<warningtemp)
            {Speed=0;Compare=0;}
            if(T<0)                               //如果溫度小于0
            {
                     LCD_ShowChar(1,3,'-');       //顯示負號
                     T=-T;                      //將溫度變為正數
            }
            else                               //如果溫度大于等于0
            {
                     LCD_ShowChar(1,3,'+');       //顯示正號
            }
            LCD_ShowNum(1,4,T,3);             //顯示溫度整數部分
            LCD_ShowChar(1,7,'.');             //顯示小數點
            LCD_ShowNum(1,8,(unsigned long)(T*10000)%10000,4);//顯示溫度小數部分
            LCD_ShowNum(2,3,warningtemp,2);
            LCD_ShowNum(2,10,Speed,1);//顯示溫度小數部分
      }
}

unsigned int T0count;
void Timer0_Routine() interrupt 1
{
      TL0 = 0xA4;             //設置定時初值
      TH0 = 0xFF;             //設置定時初值

      T0count=0;
      Counter++;
      Counter%=100;       //計數值變化范圍限制在0~99
      if(Counter<Compare)       //計數值小于比較值
      {
            Motor=1;             //輸出1
      }
      else                               //計數值大于比較值
      {
            Motor=0;             //輸出0
      }
}

lcd1602函數庫
#include <REGX52.H>
#include "Delay.h"
//引腳配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函數定義：
/**
  * @brief  LCD1602延時函數，12MHz調用可延時1ms
  * @param  無
  * @retval 無
  */
void LCD_Delay()
{
      unsigned char i, j;

      i = 2;
      j = 239;
      do
      {
            while (--j);
      } while (--i);
}

/**
  * @brief  LCD1602寫命令
  * @param  Command 要寫入的命令
  * @retval 無
  */
void LCD_WriteCommand(unsigned char Command)
{
      LCD_RS=0;
      LCD_RW=0;
      LCD_DataPort=Command;
      LCD_EN=1;
      LCD_Delay();
      LCD_EN=0;
      LCD_Delay();
}

/**
  * @brief  LCD1602寫數據
  * @param  Data 要寫入的數據
  * @retval 無
  */
void LCD_WriteData(unsigned char Data)
{
      LCD_RS=1;
      LCD_RW=0;
      LCD_DataPort=Data;
      LCD_EN=1;
      LCD_Delay();
      LCD_EN=0;
      LCD_Delay();
}

/**
  * @brief  LCD1602設置光標位置
  * @param  Line 行位置，范圍：1~2
  * @param  Column 列位置，范圍：1~16
  * @retval 無
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
      if(Line==1)
      {
            LCD_WriteCommand(0x80|(Column-1));
      }
      else if(Line==2)
      {
            LCD_WriteCommand(0x80|(Column-1+0x40));
      }
}

/**
  * @brief  LCD1602初始化函數
  * @param  無
  * @retval 無
  */
void LCD_Init()
{
      LCD_WriteCommand(0x38);//八位數據接口，兩行顯示，5*7點陣
      Delay(5);
      LCD_WriteCommand(0x0c);//顯示開，光標關，閃爍關
      Delay(5);
      LCD_WriteCommand(0x06);//數據讀寫操作后，光標自動加一，畫面不動
      Delay(5);
      LCD_WriteCommand(0x01);//光標復位，清屏
      Delay(5);
}

/**
  * @brief  在LCD1602指定位置上顯示一個字符
  * @param  Line 行位置，范圍：1~2
  * @param  Column 列位置，范圍：1~16
  * @param  Char 要顯示的字符
  * @retval 無
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
      LCD_SetCursor(Line,Column);
      LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置開始顯示所給字符串
  * @param  Line 起始行位置，范圍：1~2
  * @param  Column 起始列位置，范圍：1~16
  * @param  String 要顯示的字符串
  * @retval 無
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
      unsigned char i;
      LCD_SetCursor(Line,Column);
      for(i=0;String[ i]!='\0';i++)
      {
            LCD_WriteData(String[ i]);
      }
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
      unsigned char i;
      int Result=1;
      for(i=0;i<Y;i++)
      {
            Result*=X;
      }
      return Result;
}

/**
  * @brief  在LCD1602指定位置開始顯示所給數字
  * @param  Line 起始行位置，范圍：1~2
  * @param  Column 起始列位置，范圍：1~16
  * @param  Number 要顯示的數字，范圍：0~65535
  * @param  Length 要顯示數字的長度，范圍：1~5
  * @retval 無
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
      unsigned char i;
      LCD_SetCursor(Line,Column);
      for(i=Length;i>0;i--)
      {
            LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
      }
}

/**
  * @brief  在LCD1602指定位置開始以有符號十進制顯示所給數字
  * @param  Line 起始行位置，范圍：1~2
  * @param  Column 起始列位置，范圍：1~16
  * @param  Number 要顯示的數字，范圍：-32768~32767
  * @param  Length 要顯示數字的長度，范圍：1~5
  * @retval 無
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
      unsigned char i;
      unsigned int Number1;
      LCD_SetCursor(Line,Column);
      if(Number>=0)
      {
            LCD_WriteData('+');
            Number1=Number;
      }
      else
      {
            LCD_WriteData('-');
            Number1=-Number;
      }
      for(i=Length;i>0;i--)
      {
            LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
      }
}

/**
  * @brief  在LCD1602指定位置開始以十六進制顯示所給數字
  * @param  Line 起始行位置，范圍：1~2
  * @param  Column 起始列位置，范圍：1~16
  * @param  Number 要顯示的數字，范圍：0~0xFFFF
  * @param  Length 要顯示數字的長度，范圍：1~4
  * @retval 無
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
      unsigned char i,SingleNumber;
      LCD_SetCursor(Line,Column);
      for(i=Length;i>0;i--)
      {
            SingleNumber=Number/LCD_Pow(16,i-1)%16;
            if(SingleNumber<10)
            {
                     LCD_WriteData(SingleNumber+'0');
            }
            else
            {
                     LCD_WriteData(SingleNumber-10+'A');
            }
      }
}

/**
  * @brief  在LCD1602指定位置開始以二進制顯示所給數字
  * @param  Line 起始行位置，范圍：1~2
  * @param  Column 起始列位置，范圍：1~16
  * @param  Number 要顯示的數字，范圍：0~1111 1111 1111 1111
  * @param  Length 要顯示數字的長度，范圍：1~16
  * @retval 無
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
      unsigned char i;
      LCD_SetCursor(Line,Column);
      for(i=Length;i>0;i--)
      {
            LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
      }
}
