基于51單片機酒精濃度測試儀程序

ID:1136761 · 發表于 2024-12-17 22:33

/*

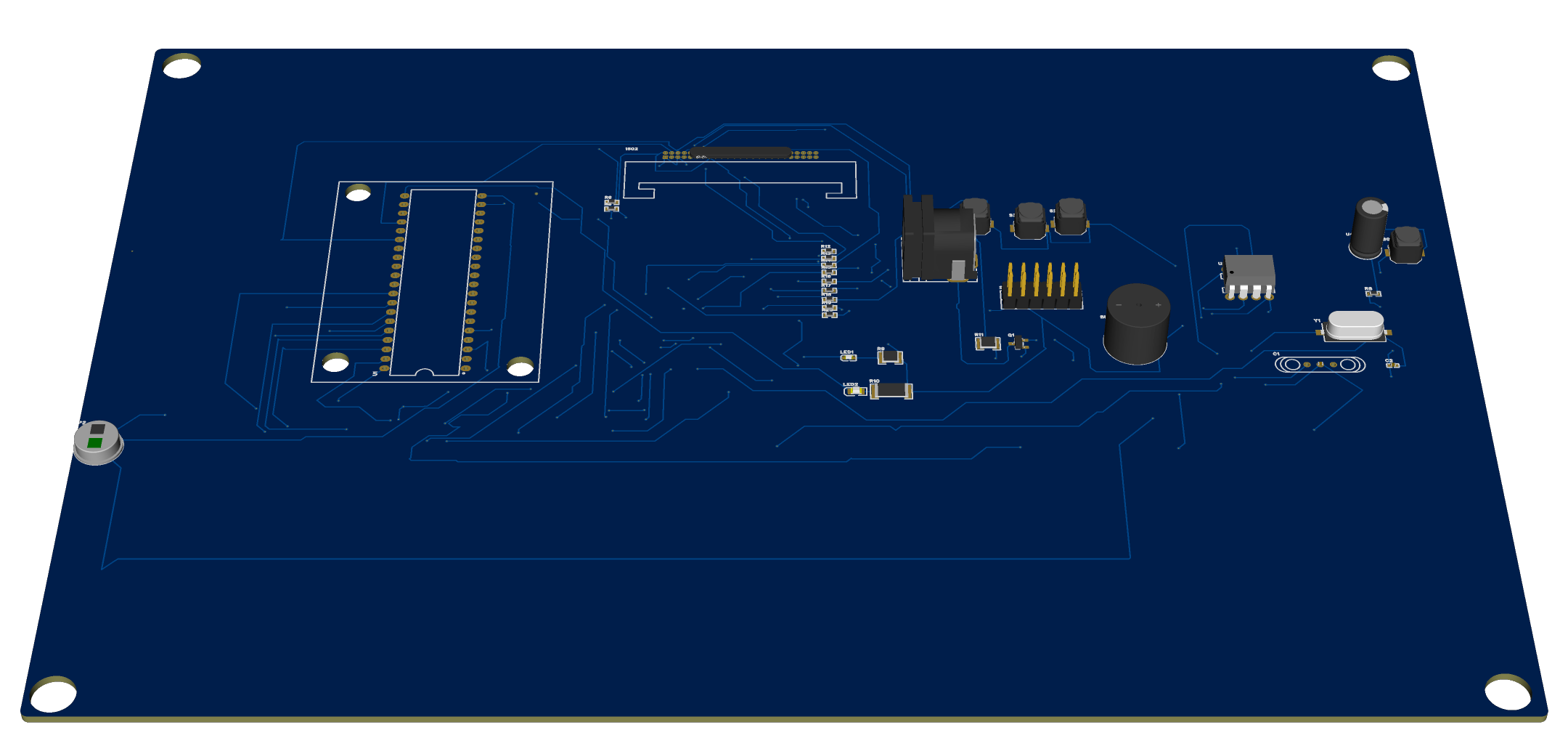

基于51單片機的酒精濃度檢測報警系統
*/
//程序頭函數
#include <reg52.h>
#include <intrins.h> //包含頭文件
//顯示函數
#include <display.h>
#include "eeprom52.h"
//宏定義
#define uint unsigned int
#define uchar unsigned char
//管腳聲明
sbit LED_R= P2^2; //紅色指示燈
sbit LED_G= P2^0; //綠色指示燈
sbit FENG = P2^5; //蜂鳴器
sbit CS = P1^4;
sbit Clk = P1^2;
sbit DATI = P1^3;
sbit DATO = P1^3; //ADC0832引腳
//按鍵
sbit Key1=P2^6;
sbit Key2=P2^7;
sbit Key3=P3^7;
/*******************************定義全局變量********************************/
unsigned char dat = 0; //AD值
unsigned char CH=0; //通道變量
unsigned int sum=0; //平均值計算時的總數
unsigned char m=0;
bit bdata flag; //定義位變量
uchar set; //設置變量
uchar K_ZERO=40; //傳感器零點漂移，約130mV
//函數聲明
extern void Key();
/*
void delay(uint z)
{
uint i,j;
for(i=0;i<z;i++)
for(j=0;j<121;j++);
}
*/
//酒精含量變量
uchar temp=0;
//指示燈變量
uchar WARNING=25; //報警值變量
/******************把數據保存到單片機內部eeprom中******************/
void write_eeprom()
{
SectorErase(0x2000);
byte_write(0x2000, WARNING);
byte_write(0x2060, a_a);
}
/******************把數據從單片機內部eeprom中讀出來*****************/
void read_eeprom()
{
WARNING = byte_read(0x2000);
a_a = byte_read(0x2060);
}
/**************開機自檢eeprom初始化*****************/
void init_eeprom()
{
read_eeprom(); //先讀
if(a_a != 1) //新的單片機初始單片機內問eeprom
{
WARNING = 25;
a_a = 1;
write_eeprom(); //保存數據
}
}
/****************************************************************************
函數功能:AD轉換子程序
入口參數:CH
出口參數:dat
****************************************************************************/
unsigned char adc0832(unsigned char CH)
{
unsigned char i,test,adval;
adval = 0x00;
test = 0x00;
Clk = 0; //初始化
DATI = 1;
_nop_();
CS = 0;
_nop_();
Clk = 1;
_nop_();
if ( CH == 0x00 ) //通道選擇
{
Clk = 0;
DATI = 1; //通道0的第一位
_nop_();
Clk = 1;
_nop_();
Clk = 0;
DATI = 0; //通道0的第二位
_nop_();
Clk = 1;
_nop_();
}
else
{
Clk = 0;
DATI = 1; //通道1的第一位
_nop_();
Clk = 1;
_nop_();
Clk = 0;
DATI = 1; //通道1的第二位
_nop_();
Clk = 1;
_nop_();
}
Clk = 0;
DATI = 1;
for( i = 0;i < 8;i++ ) //讀取前8位的值
{
_nop_();
adval <<= 1;
Clk = 1;
_nop_();
Clk = 0;
if (DATO)
adval |= 0x01;
else
adval |= 0x00;
}
for (i = 0; i < 8; i++) //讀取后8位的值
{
test >>= 1;
if (DATO)
test |= 0x80;
else
test |= 0x00;
_nop_();
Clk = 1;
_nop_();
Clk = 0;
}
if (adval == test) //比較前8位與后8位的值，如果不相同舍去。若一直出現顯示為零，請將該行去掉
dat = test;
nop_();
CS = 1; //釋放ADC0832
DATO = 1;
Clk = 1;
return dat;
}
void init() //定時器初始化函數
{
TMOD=0x01; //定時器工作方式
TL0=0xb0;
TH0=0x3c; //賦初值50ms
EA=1; //打開中斷總開關
ET0=1; //打開定時器0中斷允許開關
TR0=1; //打開定時器0定時開關
}
void AlcoholCalibration(void) //酒精初始化校準函數
{
sum = 0;
for(m=0;m<50;m++) //讀50次AD值
{
sum = adc0832(0)+sum; //讀到的AD值，將讀到的數據累加到sum
}
temp=sum/50; //跳出上面的for循環后，將累加的總數除以50得到平均值temp
K_ZERO = 500 * temp / 256; //8位ADC，首先得到電壓值，單位10毫伏
Display_1602(0,WARNING); //顯示AD數值和報警值
}

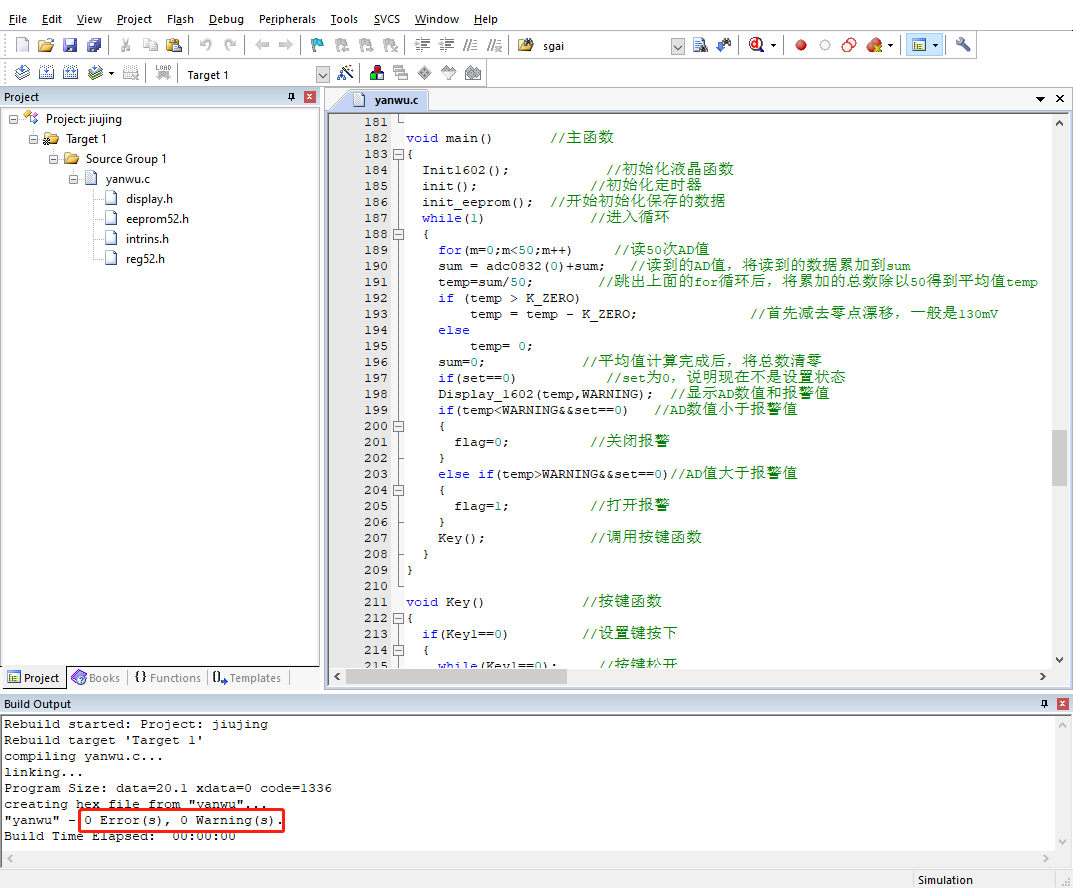

void main() //主函數
{
Init1602(); //初始化液晶函數
init(); //初始化定時器
init_eeprom(); //開始初始化保存的數據
while(1) //進入循環
{
for(m=0;m<50;m++) //讀50次AD值
sum = adc0832(0)+sum; //讀到的AD值，將讀到的數據累加到sum
temp=sum/50; //跳出上面的for循環后，將累加的總數除以50得到平均值temp
if (temp > K_ZERO)
temp = temp - K_ZERO; //首先減去零點漂移，一般是130mV
else
temp= 0;
sum=0; //平均值計算完成后，將總數清零
if(set==0) //set為0，說明現在不是設置狀態
Display_1602(temp,WARNING); //顯示AD數值和報警值
if(temp<WARNING&&set==0) //AD數值小于報警值
{
flag=0; //關閉報警
}
else if(temp>WARNING&&set==0)//AD值大于報警值
{
flag=1; //打開報警
}
Key(); //調用按鍵函數
}
}
void Key() //按鍵函數
{
if(Key1==0) //設置鍵按下
{
while(Key1==0); //按鍵松開
FENG=0; //蜂鳴器響
set++; //設置變量加
flag=0; //關閉報警
TR0=0; //關閉定時器
}
if(set==1) //設置報警值時
{
write_com(0x38);//屏幕初始化
write_com(0x80+0x40+7);//位置
write_com(0x0f);//打開顯示無光標光標閃爍
write_com(0x06);//當讀或寫一個字符是指針后一一位
FENG=1; //關閉蜂鳴器
}
else if(set>=2) //設置完成時
{
set=0; //變量清零
write_com(0x38);//屏幕初始化
write_com(0x0c);//打開顯示無光標無光標閃爍
FENG=1; //關閉蜂鳴器
flag=1; //打開報警
TR0=1; //打開定時器
}
if(Key2==0&&set!=0) //設置報警值時加鍵按下
{
while(Key2==0); //按鍵松開
FENG=0; //打開蜂鳴器
WARNING++; //報警值加
if(WARNING>=255) //最大加到255
WARNING=0; //清零
write_com(0x80+0x40+5); //選中液晶屏上的第二行第十一列
write_data('0'+WARNING/100); //開始顯示報警值。例如報警值是123,123除以100的商是1，加上‘0’是為了得到液晶中對應1的顯示碼
write_data('0'+WARNING%100/10);//123除以100的余數是23,23再除以10得到的商是2
write_data('0'+WARNING%100%10);//23除以10的余數是3
write_com(0x80+0x40+7);//位置
FENG=1; //關閉蜂鳴器
write_eeprom(); //保存數據
}
else if(Key2==0&&set==0)
{
AlcoholCalibration(); //酒精初始化校準
}
if(Key3==0&&set!=0) //注釋同加按鍵
{
while(Key3==0);
FENG=0;
WARNING--;
if(WARNING<=0)
WARNING=255;
write_com(0x80+0x40+5);
write_data('0'+WARNING/100);
write_data('0'+WARNING/10%10);
write_data('0'+WARNING%10);
write_com(0x80+0x40+7);//位置
FENG=1;
write_eeprom(); //保存數據
}
}
void time1_int(void) interrupt 1 //定時器工作函數
{
uchar count; //定義計時變量
TL0=0xb0;
TH0=0x3c; //重新賦初值50ms
count++; //變量加一次就是50ms
if(count==10) //加到10次就是500ms
{
if(flag==0) //flag=0時，也就是不開啟報警
{
LED_G=0; //綠燈點亮
LED_R=1; //紅燈熄滅
FENG=1; //關閉蜂鳴器
}
if(flag==1) //flag為1時，也就是打開報警
{
LED_G=1; //綠燈熄滅
LED_R=0; //紅燈點亮
FENG=0; //打開蜂鳴器
}
}
if(count==20) //計數20次，就是1s
{ //在1s時，紅綠燈都是熄滅狀態，蜂鳴器也是關閉狀態，裝可以達到閃爍的目的
count=0; //變量清零
if(flag==0) //不是報警狀態時
{
LED_G=1;
LED_R=1;
FENG=1;
}
if(flag==1) //報警狀態時
{
LED_G=1;
LED_R=1;
FENG=1;
}
}
}

復制代碼
