SI4703收音機程序復刻問題

ID:838732 · 發表于 2024-9-23 18:54

如題，我把ARDUINO的源程序復刻到STC15W上，同一個模塊在ARDUINO上測沒問題

在STC15上則完全沒反應，感覺一直找不到問題，向大家求助一下，有大佬可以直接聯系我

ID:838732 · 發表于 2024-9-24 13:46

這個是51的復刻版

ID:68189 · 發表于 2024-9-24 08:39

硬件驅動電平是否匹配(模塊是3.3V工作電壓),SPI驅動時序是否正確,借助邏輯分析儀檢查一下.

ID:68189 · 發表于 2024-9-24 08:44

你的附件中,只有ARDUINO的源程序,請把STC15的驅動原理圖,和代碼也貼上來啊,不然怎么解決問題!

ID:344848 · 發表于 2024-9-24 11:27

沒有包含自引導程序。

ID:838732 · 發表于 2024-9-24 13:54

wpppmlah 發表于 2024-9-24 08:39
硬件驅動電平是否匹配(模塊是3.3V工作電壓),SPI驅動時序是否正確,借助邏輯分析儀檢查一下.

嗯，電壓我用的AMS1117 3.3V供電，用的兩線IIC時序通信，軟件延時間隔時間保證低于模塊的400KHZ，但是沒有邏輯分析儀，查不了通信是否正常

ID:574758 · 發表于 2024-9-24 22:58

倆者可以直接復刻嗎？倆個系統啊！你發的第一套文件如果用在stc15w上？真不能用的。缺少stc15w頭文件定義，管腳這些，程序的重新弄得

ID:574758 · 發表于 2024-9-24 23:05

你的ARDUINO的源程序復刻到8266也許可以用

ID:192020 · 發表于 2024-9-25 10:33

HAISONC 發表于 2024-9-24 13:54
嗯，電壓我用的AMS1117 3.3V供電，用的兩線IIC時序通信，軟件延時間隔時間保證低于模塊的400KHZ，但是沒 ...

可以串口打印看下iic讀出來數據對不對就知道通訊正不正常了

ID:574758 · 發表于 2024-9-25 11:23

你這個缺少stc15w頭文件和stc15w.h文件

ID:838732 · 發表于 2024-9-25 14:33

小小的樹葉發表于 2024-9-25 11:23
你這個缺少stc15w頭文件和stc15w.h文件

附件里面有STC15.H的頭文件

ID:838732 · 發表于 2024-9-25 14:35

小小的樹葉發表于 2024-9-24 22:58
倆者可以直接復刻嗎？倆個系統啊！你發的第一套文件如果用在stc15w上？真不能用的。缺少stc15w頭文件定義， ...

是的，那個是ARDUINO文件，我根據時序復刻到了2樓的51單片機中了

ID:838732 · 發表于 2024-9-25 14:36

小小的樹葉發表于 2024-9-25 11:23
你這個缺少stc15w頭文件和stc15w.h文件

2樓的文件是可以直接編譯的，里面有STC15.H頭文件

ID:838732 · 發表于 2024-9-25 14:49

wpppmlah 發表于 2024-9-24 08:44
你的附件中,只有ARDUINO的源程序,請把STC15的驅動原理圖,和代碼也貼上來啊,不然怎么解決問題!

已附在2樓

ID:68189 · 發表于 2024-9-29 20:29

本論壇有51的驅動資料 http://www.zg4o1577.cn/bbs/dpj-158831-1.html

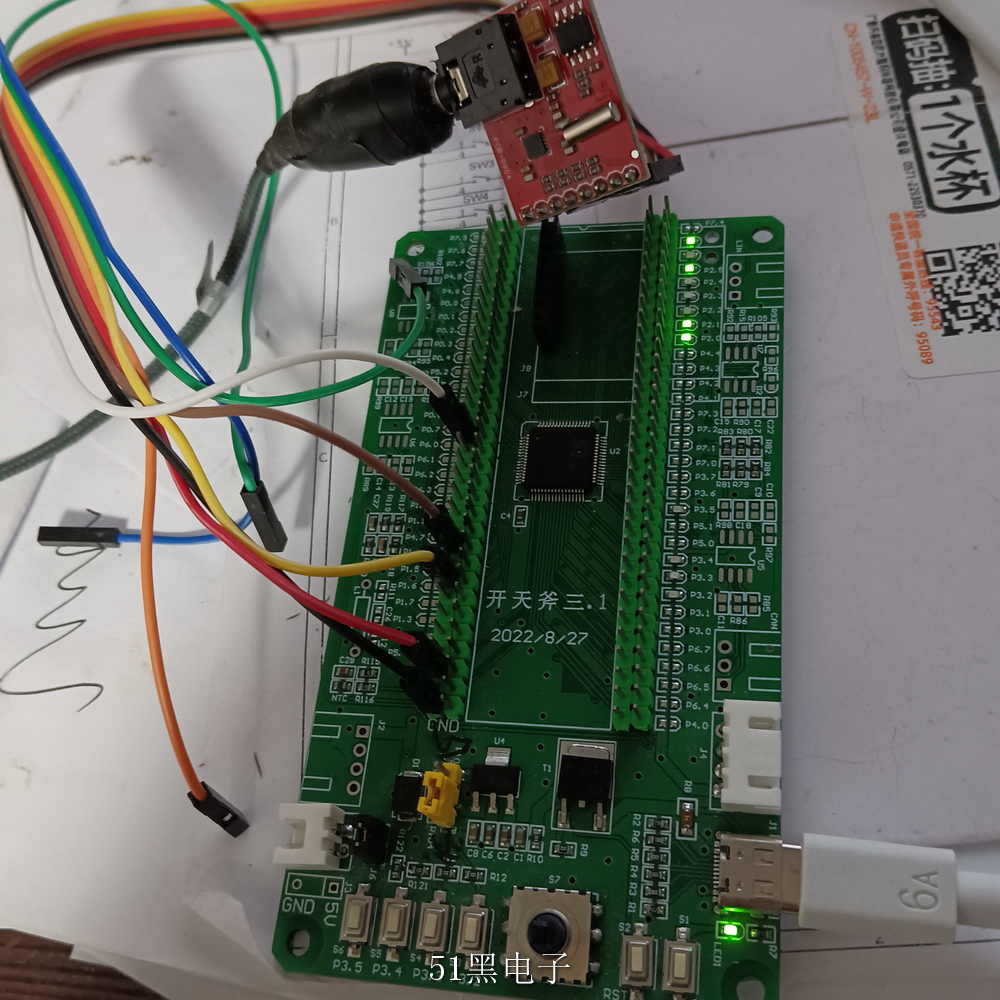

嘗試用STC8簡單驅動了一下,可以用的.

ID:68189 · 發表于 2024-9-29 21:36

樓主用的51驅動和我用的是同一個驅動,原代碼應該是一樣的,我只調整了I2C的延時.請樓主用原來的代碼仔細調整I2C.
