分享一個基于51單片機的簡單小車控制程序

[復制鏈接]
跳轉到指定樓層
樓主
1實驗項目：
具體是通過四個按鍵 實現小車前進、后退、左轉、右轉。
2原理圖：
在附件里面。
3程序
小車電動機由P1引腳進行控制，由原理圖并測試可知，EN1控制左電機使能，IN2,IN1分別控制左電機的正轉和反轉，EN2控制右電機使能，IN3，IN4分別控制右電機的正轉和反轉。
#include <reg52.h>
sbit EN1 = P1^4;
sbit EN2 = P1^5;
sbit IN1 = P1^2;
sbit IN2 = P1^3;
sbit IN3 = P1^6;
sbit IN4 = P1^7;

void Go_ahead(void)
{
        EN1=1;
        EN2=1;

        IN1=0;
        IN2=1;

        IN3=1;
        IN4=0;
}
void main(void)
{
        Go_ahead();
        while(1);
}

具體按鍵功能按鍵1控制前進，按鍵2控制后退，按鍵3控制右轉，按鍵4控制左轉。

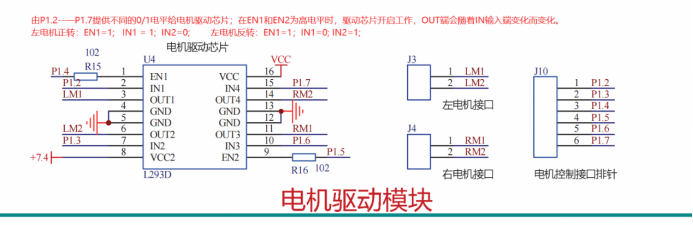

原理圖

原理圖

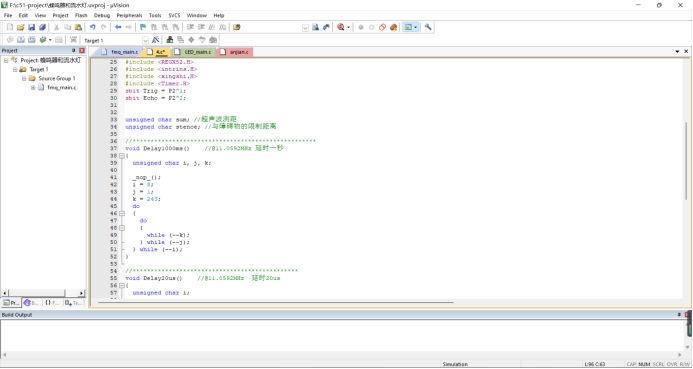

后續程序

后續程序
