NTC應用中電容值的選取

ID:320663 · 發表于 2024-9-9 17:34

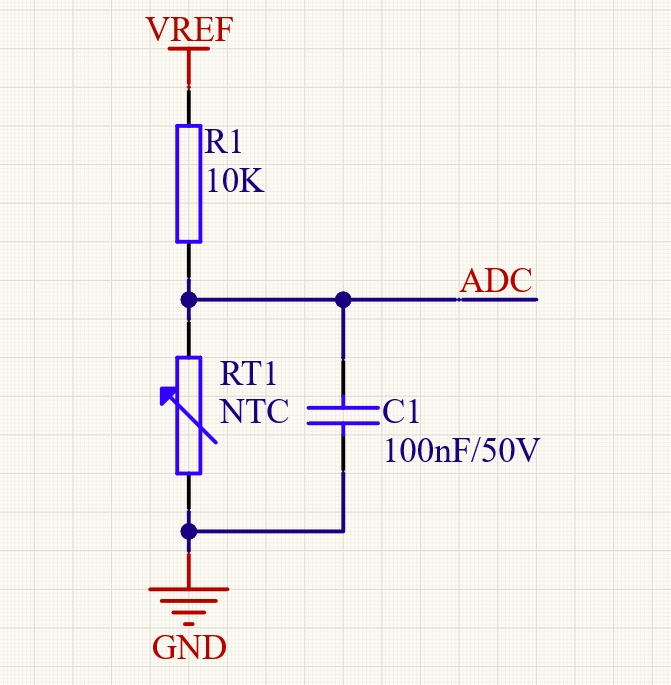

請教大家，典型的NTC應用電路中，電容的取值大小怎么確定？

ID:344848 · 發表于 2024-9-10 09:26

首先根據溫度變化范圍，查NTC數據手冊可得阻值的變化范圍，選適當電位器代替RTC；其次計算R1和C1低通濾波器的截止頻率，其值通常為R1的取值與NTC標稱值相同，如NTC采用10K，R1取值10K，C1先取值104；將示波器的探頭接在C1的頂端，調節電位器，觀察示波器的波形，驗證C1的取值是否合理。

ID:1034262 · 發表于 2024-9-10 09:36

這個電容值10nF~100nF都可以，只要漏電小，不影響的。我一般還會串聯1K電阻到ADC輸入，ADC輸入對地接的就是100nF。

ID:592807 · 發表于 2024-9-10 11:03

0.1uf也就是100nf，如果你的波動大的話可以適當增加

ID:1109793 · 發表于 2024-9-10 11:27

溫度這個東西，變化哪有那么快。但是電容漏電是比較麻煩的。其實只要電容不漏電，103-10uF甚至100UF都可以。只是容量大了的話，一上電時溫度會變化比較慢。我習慣用4.7uF的。0805三星的。還行吧。

ID:344848 · 發表于 2024-9-10 14:38

另外，注意Vref來自何方？若由TL431提供，C1取值不當，有可能引起自激振蕩。

ID:320663 · 發表于 2024-9-13 09:52

donglw 發表于 2024-9-10 09:26
首先根據溫度變化范圍，查NTC數據手冊可得阻值的變化范圍，選適當電位器代替RTC；其次計算R1和C1低通濾波器 ...

受教了，謝謝解答

ID:320663 · 發表于 2024-9-13 09:53

coody_sz 發表于 2024-9-10 09:36
這個電容值10nF~100nF都可以，只要漏電小，不影響的。我一般還會串聯1K電阻到ADC輸入，ADC輸入對地接的就是 ...

這么做有什么解釋嘛？，在網上見過類似的應用電路，主要是想知其所以然
