STC8H單片機eeprom不能保存數據

ID:307493 · 發表于 2024-9-1 20:48

/******************************************************************/
#include "eeprom.h"
#include <intrins.h>
/******************************************************************/
void IapIdle()
{
IAP_CONTR = 0;                            //關閉IAP功能
IAP_CMD = 0;                               //清除命令寄存器
IAP_TRIG = 0;                            //清除觸發寄存器
IAP_ADDRH = 0x80;                         //將地址設置到非IAP區域
IAP_ADDRL = 0;
}

unsigned char IapRead(int addr)
{
char dat;
//IAP_TPS = 12;
IAP_CONTR = 0x80;                         //使能IAP
IAP_CMD = 1;                               //設置IAP讀命令
IAP_ADDRL = addr;                         //設置IAP低地址
IAP_ADDRH = addr >> 8;                   //設置IAP高地址
IAP_TRIG = 0x5a;                         //寫觸發命令(0x5a)
IAP_TRIG = 0xa5;                         //寫觸發命令(0xa5)
_nop_();_nop_();_nop_();_nop_();
dat = IAP_DATA;                            //讀IAP數據
IapIdle();                               //關閉IAP功能

return dat;
}

void IapProgram(int addr, unsigned char dat)
{
//IAP_TPS = 12;
IAP_CONTR = 0x80;                         //使能IAP
IAP_CMD = 2;                               //設置IAP寫命令
IAP_ADDRL = addr;                         //設置IAP低地址
IAP_ADDRH = addr >> 8;                   //設置IAP高地址
IAP_DATA = dat;                            //寫IAP數據
IAP_TRIG = 0x5a;                         //寫觸發命令(0x5a)
IAP_TRIG = 0xa5;                         //寫觸發命令(0xa5)
_nop_();_nop_();_nop_();_nop_();
IapIdle();                               //關閉IAP功能
}

void IapErase(int addr)
{
//IAP_TPS = 12;
IAP_CONTR = 0x80;                         //使能IAP
IAP_CMD = 3;                               //設置IAP擦除命令
IAP_ADDRL = addr;                         //設置IAP低地址
IAP_ADDRH = addr >> 8;                   //設置IAP高地址
IAP_TRIG = 0x5a;                         //寫觸發命令(0x5a)
IAP_TRIG = 0xa5;                         //寫觸發命令(0xa5)
_nop_();_nop_();_nop_();_nop_();                                  //
IapIdle();                               //關閉IAP功能
}

u8 update_admin_passwd(u8 buf[], u8 buf_len) // 第一次數據保存-臨時
{
u8 i;
if (buf_len < 4 || buf_len > 10)
{
      return 0;
}
for (i = 0; i < buf_len; i++)
{
      old_key[i] = buf[i];
      if(buf[i]==0xff)
      {
         buf[i]=0xff; //如果內容為空，則寫入初始化數據
         break;
      }
      printf("1次存儲 %bd \r\n",  old_key[i]);  //第一次保存數據測試下是否其他位數也可以
      key_buf_index=0;
}
return 1;
}
u8 update_admin_passwd1(u8 buf1[], u8 buf_len) // 第二次對比測試-臨時
{
u8 i;
if (byte_compare(old_key, buf1, buf_len))
{
      EA=0; // 關閉總中斷
      IapErase(EEPROM_ADD_1);
      for (i = 0; i < buf_len; i++)
      {
         new_key[i]=old_key[i];
         IapProgram(EEPROM_ADD_1 + i, new_key[i]);
         new_key[i]=IapRead(EEPROM_ADD_1 + i);
         printf("二次對比 %bd \r\n",  IapRead(EEPROM_ADD_1 + i));
      }
      printf("update_admin_passwd1 cunchu ok \r\n");
      passwd_bijiao=1;
      key_buf_index=0;
      EA=1; // 開啟總中斷
      return 1;
}

調試的數據如下
[20:35:29.947]接收←12 /r/n初始化永久，管理，臨時key_value=12sys_key_state == PASSWD_UNLOCK[20:35:32.386]接收←key_value < 11key_value=3guanli[20:35:34.242]接收←key_value < 11key_value=7[20:35:34.601]接收←key_value < 11key_value=7[20:35:34.901]接收←key_value < 11key_value=7[20:35:35.170]接收←key_value < 11key_value=7[20:35:35.425]接收←key_value < 11key_value=7[20:35:35.739]接收←key_value < 11key_value=7[20:35:36.263]接收←12 /r/n初始化永久，管理，臨時key_value=12CMD_UPDATE_PASSWD17 7 7 7 7 7 [20:35:37.715]接收←key_value < 11key_value=7[20:35:38.045]接收←key_value < 11key_value=7[20:35:38.359]接收←key_value < 11key_value=7[20:35:38.629]接收←key_value < 11key_value=7[20:35:38.883]接收←key_value < 11key_value=7[20:35:39.213]接收←key_value < 11key_value=7[20:35:40.172]接收←12 /r/n初始化永久，管理，臨時key_value=12NEW_PASSWD3buf_len = 67 7 7 7 7 7 update_admin_common_pin cunchu ok [20:35:42.387]接收←key_value < 11key_value=7[20:35:42.686]接收←key_value < 11key_value=7[20:35:43.001]接收←key_value < 11key_value=7[20:35:43.374]接收←key_value < 11key_value=7[20:35:43.734]接收←key_value < 11key_value=7[20:35:44.077]接收←key_value < 11key_value=7[20:35:44.572]接收←12 /r/n管理密碼模式new old_key_common du [0] = 7new old_key_common du [1] = 7new old_key_common du [2] = 7new old_key_common du [3] = 7new old_key_common du [4] = 7new old_key_common du [5] = 7key_value=12sys_key_state == PASSWD_UNLOCKin mode_yongjiu == 1 && mode_linshi == 0common_pin buf_len = 0admin_checkcommon_pin okkey_buf_index22=6[20:35:45.845]接收←new_key_yongjiu0=1new_key_yongjiu1=1new_key_yongjiu2=1new_key_yongjiu3=1
個人認為已經寫入新的密碼數據了，也讀出來了，但是以斷電就又恢復出廠值了

ID:68189 · 發表于 2024-9-2 08:40

單字節,指定地址讀寫,進行實驗,如果沒問題,就是你的連續讀寫代碼有問題,另外注意連續讀寫跨扇區問題,STC是扇區擦除,寫之前需要對當前扇區先進行擦除操作,才能寫.嚴格按照官方的代碼進行操作,一般不會出問題,另外設置等待參數為什么要注釋掉呢: //IAP_TPS = 12;

ID:161164 · 發表于 2024-9-2 09:37

代碼不全，main()呢？

ID:961114 · 發表于 2024-9-2 10:13

平常不要操作 STC32G/STC8H的EEPROM：
1，上電時讀到 SRAM 中；
2，平常在SRAM中改寫；
3，掉電時及時保存到 EEPROM/DATA-FLASH中！
用內部比較器做外部掉電檢測�。。�

ID:961114 · 發表于 2024-9-2 10:14

ID:226055 · 發表于 2024-9-2 14:22

1、你沒有給出STC8H具體的單片機型號，所以一定注意，有些單片機是出廠自帶EEPROM，有些沒有EEPROM，而只有再手動分割FLASH出來作為EEPROM使用。手上正好有艾克姆科技的STC8H8K64U的開發板，把相關資料分享給你。連接誒圖.jpg

2、STC8H8K64U是沒有片內EEPROM的，所以需要在STC-ISP下載軟件時分好EEPROM空間。如果芯片自帶片內EEPROM，則無需分割，比如STC8H8K48U。

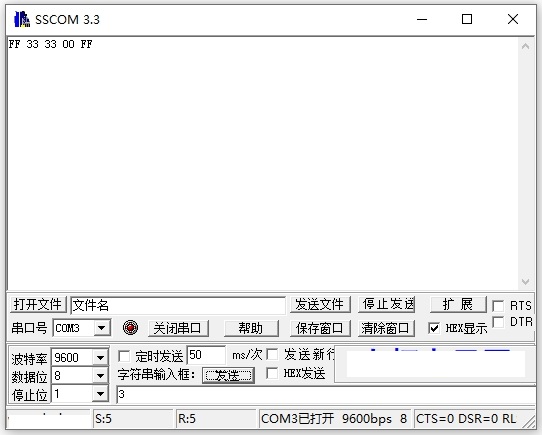

3、程序源碼見附件，下載程序后，打開串口助手可觀察對片內EEPROM的讀寫操作。

ID:57657 · 發表于 2024-9-2 16:39

STC的EEPROM的讀寫擦除方法:
字節讀:部分系列可使用unsigned char/int/long code指針或匯編MOVC訪問(STC89/90系列除外)。
字節編程:二進制1可以寫為0，0不能寫為1，必須擦除后才可以繼續寫。
扇區擦除:沒有字節擦除，1次擦1扇區為512字節，擦除后全部恢復為0xFF。

ID:307493 · 發表于 2024-9-2 22:07

#include "config.h"
/************* 功能說明 **************
選擇時鐘 11.0592MHz (可以在配置文件"config.h"中修改).
******************************************/
/**********************************************/
int main(void)
{
P_SW2 |= 0x80; // 允許訪問擴展寄存器xsfr
IRCDB = 0x10;  // IRCDB設置減小，增加內部高速振蕩器去抖
IAP_TPS = 11; //設置EEPROM操作等待參數(11.0592MHz)，初始化設置一次即可
EA = 1;    // 允許全局中斷
INT0_Init();
Timer0_Init();
GPIO_config();
PrintfInit(); // 串口波特率
ADC_config();
Touch_Init();
/**********************************************/
open_flag  = 1; // 默認開的狀態
close_flag = 0;
/**********************************************/
mode_yongjiu = 1;  //永久模式(固定模式)
mode_linshi  = 0;
/**********************************************/
while (1)
{
   // key();
      /**********************************************/
      Touch_Scan();
      /**********************************************/
      Show_Vol(); // 顯示電池的電壓
      /**********************************************/
      handle_key_function(); // 狀態機切換
      /**********************************************/
}
}

ID:307493 · 發表于 2024-9-2 22:13

21:48:48.679]接收←key_value < 11
key_value=7

[21:48:48.984]接收←key_value < 11
key_value=7

[21:48:49.275]接收←key_value < 11
key_value=7

[21:48:49.551]接收←key_value < 11
key_value=7

[21:48:49.857]接收←key_value < 11
key_value=7

[21:48:50.208]接收←key_value < 11
key_value=7

[21:48:50.786]接收←12 /r/nCMD_UPDATE_PASSWD1
一次對比 key_common[0]=7
一次對比 key_common[1]=7
一次對比 key_common[2]=7
一次對比 key_common[3]=7
一次對比 key_common[4]=7
一次對比 key_common[5]=7

[21:48:51.634]接收←key_value < 11
key_value=7

[21:48:51.937]接收←key_value < 11
key_value=7

[21:48:52.212]接收←key_value < 11
key_value=7

[21:48:52.470]接收←key_value < 11
key_value=7

[21:48:52.760]接收←key_value < 11
key_value=7

[21:48:53.094]接收←key_value < 11
key_value=7

[21:48:53.688]接收←12 /r/nNEW_PASSWD3
buf_len = 6
二次對比 new_key_common[0]=7
二次對比 new_key_common[1]=7
二次對比 new_key_common[2]=7
二次對比 new_key_common[3]=7
二次對比 new_key_common[4]=7
二次對比 new_key_common[5]=7

[21:48:55.758]接收←key_value < 11
key_value=7

[21:48:56.147]接收←key_value < 11
key_value=7

[21:48:56.431]接收←key_value < 11
key_value=7

[21:48:56.716]接收←key_value < 11
key_value=7

[21:48:57.033]接收←key_value < 11
key_value=7

[21:48:57.351]接收←key_value < 11
key_value=7

[21:48:58.293]接收←12 /r/nsys_key_state == PASSWD_UNLOCK
in mode_yongjiu == 1 && mode_linshi == 0
new_key_common=7 7 7 7 7 7 -1 -1
common_pin0 = 7
common_pin1 = 7
common_pin2 = 7
common_pin3 = 7
common_pin4 = 7
common_pin5 = 7
common_pin6 = -1
common_pin7 = -1
admin_checkcommon_pin ok
key_buf_index22=6
以上為驗證的數據，能夠寫入也能夠讀出來，就是斷電后不能保存

ID:307493 · 發表于 2024-9-2 22:14

wpppmlah 發表于 2024-9-2 08:40
單字節,指定地址讀寫,進行實驗,如果沒問題,就是你的連續讀寫代碼有問題,另外注意連續讀寫跨扇區問題,STC是 ...

這個main 初始化已經初始化了，就是根據官方改的，目前可以寫可以讀，就是斷電不會保存

ID:227818 · 發表于 2024-9-3 08:08

本帖最后由 newlined 于 2024-9-3 09:12 編輯

前邊樓層已經想到了，編輯掉了，請版主刪掉此貼，謝謝。

ID:161164 · 發表于 2024-9-4 09:47

qq378912453 發表于 2024-9-2 22:07
#include "config.h"
/************* 功能說明 **************
選擇時鐘 11.0592MHz (可以在配置文件"con ...

update_admin_passwd和update_admin_passwd1在哪里運行？

ID:624769 · 發表于 2024-9-4 22:20

STC莊偉發表于 2024-9-2 10:13
平常不要操作 STC32G/STC8H的EEPROM：
1，上電時讀到 SRAM 中；
2，平常在SRAM中改寫；

你說用比較器做掉電檢測,其他用法都是錯的??

那么，STC的“掉電中斷”是干什么吃的？樣子貨？

ID:307493 · 發表于 2024-9-7 21:00

已解決，謝謝大家
