可控硅移相控制芯片TCA785的手冊中的問題，請各位幫忙分析一下

ID:168165 · 發表于 2024-9-1 07:36

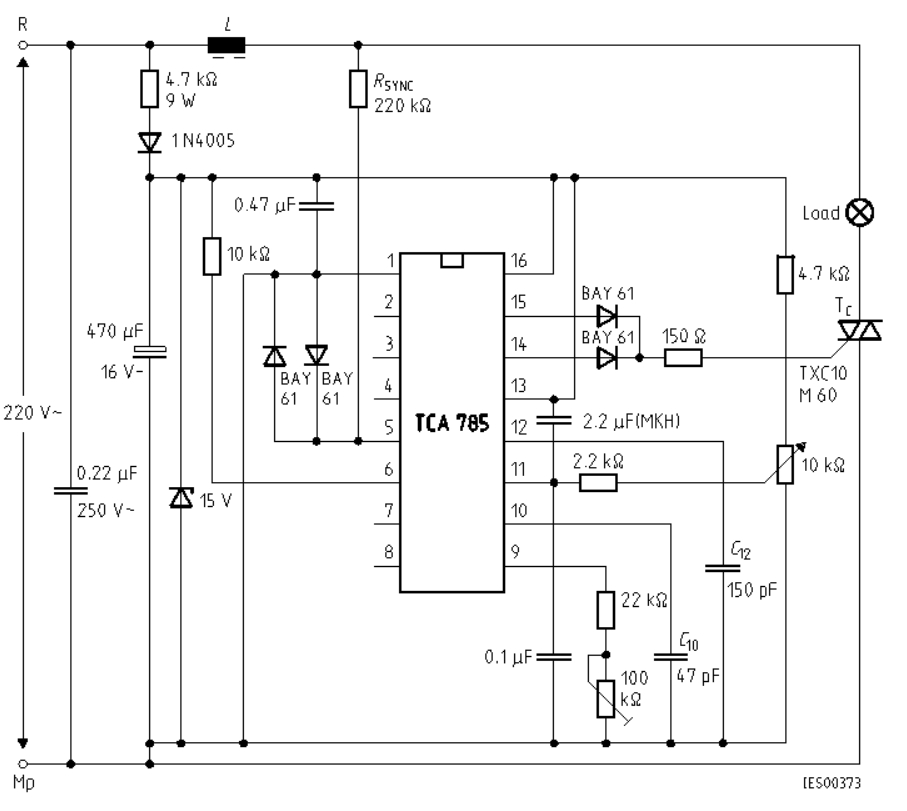

請問，按芯片手冊，1.范例1我可以理解1腳是芯片地，但是在范例2中，芯片1腳是沒有接gnd嗎？那它可以正常工作嗎？2.范例2中-15V直流是直接和220V的Mp相連？mp是零線嗎？

ID:466250 · 發表于 2024-9-2 02:07

小圓跑掉了，我找到了小方

ID:168165 · 發表于 2024-9-3 08:38

藍藍小星星發表于 2024-9-2 02:07
小圓跑掉了，我找到了小方

您好，小方是什么(ﾟoﾟ;

ID:168165 · 發表于 2024-9-3 08:40

藍藍小星星發表于 2024-9-2 02:07
小圓跑掉了，我找到了小方

你好，它這個手冊里面芯片供電最大18V，±15V相當于芯片供電30V了吧

ID:466250 · 發表于 2024-9-3 12:12

沒有參考地，哪里來的±15V

ID:344848 · 發表于 2024-9-3 12:38

R是L，Mp是N。詳見附件的數據手冊。

TCA785.pdf (461.14 KB, 下載次數: 4)

ID:168165 · 發表于 2024-9-3 21:58

藍藍小星星發表于 2024-9-3 12:12
沒有參考地，哪里來的±15V

資料的第14頁例子最左邊，就是上面圖1里，有個+15v和-15V

ID:168165 · 發表于 2024-9-3 21:59

donglw 發表于 2024-9-3 12:38
R是L，Mp是N。詳見附件的數據手冊。

上面幾個圖就是從你發的這個里面截的

ID:879348 · 發表于 2024-9-4 13:31

控制可控硅需要這么復雜嗎，我記得經典電路主要就一個電位器和雙向觸發二極管

ID:168165 · 發表于 2024-9-9 19:40

wufa1986 發表于 2024-9-4 13:31
控制可控硅需要這么復雜嗎，我記得經典電路主要就一個電位器和雙向觸發二極管

那種不行，復雜一些的芯片沒辦法工作在高壓情況，你說的那種用一個雙向觸發二極管可以工作在高壓
