莫頓6666干手器測會電路

[復制鏈接]
跳轉到指定樓層
樓主
莫頓干手器,故障現象:手動啟動按鈕能啟動,紅外感應不能啟動,Q1 Q2 Q3沒有導通,應該是兩路紅外發射沒有工作,但是接收部分沒有找到在哪里,請問誰能詳細解釋下,或者提供一下完整電路

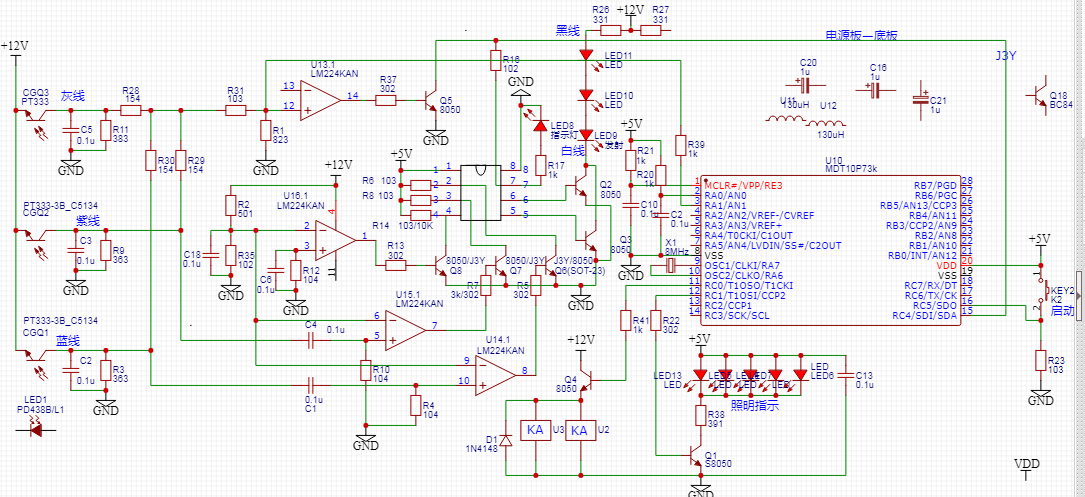

完整電路,測繪所得:




分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:611626 發表于 2024-8-16 11:58 | 只看該作者
224三角和二腳沒有鏈接
回復

使用道具 舉報

板凳
ID:344848 發表于 2024-8-17 17:08 | 只看該作者
電路圖缺項太多,如看不出使用交流電還是直流電,通常使用兩路發射電路和兩路接收電路,它們的關系是或的關系,只要一路接收到反射信號就可以工作。電路全無字芯片可以分析出來!
