Arduino Nano和NodeMCU ESP8266讀取DHT11環境溫濕度數據及OLED顯示

[復制鏈接]
ID:1110079 發表于 2024-8-13 18:17 | 顯示全部樓層 |閱讀模式
Arduino Nano 開發板引腳定義

實物展示 IMG_20240813.jpg


代碼
  1. /*
  2. https://breakrow.com/miliohm/tem ... ke-oled-termometer/
  3. 10 - DHT11 pin
  4. OLED:
  5. SDA - SDA
  6. SCL - SCL
  7. */
  8. #include <SPI.h>
  9. #include <Wire.h>
  10. #include <Adafruit_GFX.h>
  11. #include <Adafruit_SSD1306.h>
  12. #include <Fonts/FreeMonoBold18pt7b.h>
  13. ​
  14. #include "DHT.h"
  15. #define DHTPIN 10 // data connection pin of DHT11
  16. #define DHTTYPE DHT11   // DHT 11
  17. DHT dht(DHTPIN, DHTTYPE);
  18. ​
  19. int h;
  20. int t;
  21. ​
  22. #define SCREEN_WIDTH 128 // OLED display width, in pixels
  23. #define SCREEN_HEIGHT 64 // OLED display height, in pixels
  24. ​
  25. // Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
  26. #define OLED_RESET     4 // Reset pin # (or -1 if sharing Arduino reset pin)
  27. Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
  28. ​
  29. #define bitmap_height   128
  30. #define bitmap_width    64
  31. static const unsigned char PROGMEM logo_bmp[] =
  32. { 0x00, 0x00, 0x00, 0x00, 0xFF, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  33.   0x00, 0x00, 0x00, 0x00, 0x3F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  34.   0x00, 0x00, 0x00, 0x00, 0x1F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  35.   0x00, 0x00, 0x00, 0x0F, 0x8F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  36.   0x00, 0x00, 0x00, 0x08, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  37.   0x00, 0x00, 0x00, 0x08, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  38.   0x00, 0x00, 0x00, 0x08, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  39.   0x00, 0x00, 0x00, 0x78, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  40.   0x00, 0x00, 0x00, 0x08, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  41.   0x00, 0x00, 0x80, 0x08, 0x00, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  42.   0x00, 0x01, 0x80, 0x78, 0x00, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  43.   0x00, 0x01, 0x80, 0x08, 0x03, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  44.   0x00, 0x01, 0xC0, 0x08, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  45.   0x00, 0x01, 0xC0, 0x78, 0x03, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  46.   0x00, 0x01, 0xC0, 0x78, 0x07, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  47.   0x00, 0x03, 0xC0, 0x08, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  48.   0x00, 0x03, 0xE0, 0x08, 0x03, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  49.   0x00, 0x07, 0xE0, 0x78, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  50.   0x00, 0x07, 0xF0, 0x08, 0x03, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  51.   0x00, 0x0F, 0xF0, 0x08, 0x00, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  52.   0x00, 0x0F, 0xF8, 0x78, 0x00, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  53.   0x00, 0x1F, 0xF8, 0x08, 0x03, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  54.   0x00, 0x1F, 0xF8, 0x08, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  55.   0x00, 0x3F, 0xFC, 0x78, 0x03, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  56.   0x00, 0x3F, 0xFE, 0x08, 0x03, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  57.   0x00, 0x7F, 0xFE, 0x0F, 0x8F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  58.   0x00, 0x7F, 0xFF, 0x7F, 0x83, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  59.   0x00, 0xFF, 0xFF, 0x0F, 0x83, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  60.   0x00, 0xFF, 0xFF, 0x0F, 0x83, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  61.   0x01, 0xFF, 0xFF, 0x7F, 0x80, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  62.   0x03, 0xFF, 0xFF, 0x0F, 0x8F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  63.   0x03, 0xFF, 0xFF, 0x0F, 0x87, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  64.   0x03, 0xFF, 0xFF, 0x1F, 0x8F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  65.   0x07, 0xFF, 0xFF, 0x7F, 0x83, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  66.   0x0F, 0xFF, 0xFF, 0x0F, 0x83, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  67.   0x0F, 0xFF, 0xFF, 0x0F, 0x8F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  68.   0x1F, 0xFF, 0xFF, 0x7F, 0x83, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  69.   0x1F, 0xFF, 0xFF, 0x0F, 0x8F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  70.   0x1F, 0x0F, 0xF3, 0xEF, 0x83, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  71.   0x3E, 0x03, 0xE7, 0xCF, 0xC0, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  72.   0x3C, 0x61, 0xC7, 0x9F, 0xE0, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  73.   0x7C, 0x71, 0xCF, 0xBF, 0xE3, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  74.   0x7C, 0x71, 0xCF, 0xBF, 0xF3, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  75.   0x7C, 0x71, 0x9F, 0xBF, 0xE3, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  76.   0xFC, 0x71, 0x3F, 0xBF, 0xE3, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  77.   0xFC, 0x71, 0x38, 0x1F, 0xE7, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  78.   0xFC, 0x02, 0x20, 0x0F, 0x87, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  79.   0xFE, 0x06, 0x46, 0x03, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  80.   0xFF, 0x8C, 0xC7, 0x18, 0x1F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  81.   0xFF, 0xFC, 0xC7, 0x1C, 0x7F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  82.   0xFF, 0xF9, 0xC7, 0x1C, 0x7F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  83.   0xFF, 0xF9, 0xC7, 0x1E, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  84.   0x7F, 0xF3, 0xC6, 0x1F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  85.   0x7F, 0xE3, 0xC0, 0x3E, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  86.   0x7F, 0xE7, 0xE0, 0x7E, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  87.   0x3F, 0xFF, 0xFF, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  88.   0x1F, 0xFF, 0xFF, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  89.   0x1F, 0xFF, 0xFF, 0xF8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  90.   0x0F, 0xFF, 0xFF, 0xF0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  91.   0x07, 0xFF, 0xFF, 0xE0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  92.   0x03, 0xFF, 0xFF, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  93.   0x00, 0x7F, 0xFF, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  94.   0x00, 0x1F, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  95.   0x00, 0x03, 0xE0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
  96. };
  97. ​
  98. void setup() {
  99.   Serial.begin(9600);
  100.   dht.begin();
  101. ​
  102.   // SSD1306_SWITCHCAPVCC = generate display voltage from 3.3V internally
  103.   if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Address 0x3D for 128x64
  104.     Serial.println(F("SSD1306 allocation failed"));
  105.     for (;;); // Don't proceed, loop forever
  106.   }
  107.   // Clear the buffer
  108.   display.clearDisplay();
  109.   printText();
  110.   delay(1500);
  111. }
  112. ​
  113. void loop() {
  114.   h = dht.readHumidity();
  115.   t = dht.readTemperature();
  116.   if (isnan(h) || isnan(t)) {
  117.     Serial.println("Failed to read from DHT sensor!");
  118.     return;
  119.   }
  120.   showBitmap();
  121.   printText();
  122.   display.display();
  123.   delay(500);
  124.   display.clearDisplay();
  125. }
  126. ​
  127. void printText() {
  128.   display.setFont(&FreeMonoBold18pt7b);
  129.   display.setTextColor(WHITE);        // Draw white text
  130.   display.setCursor(45, 28);            // Start at top-left corner
  131.   display.print(t);
  132.   display.drawCircle(92, 8, 3, WHITE);
  133.   display.setCursor(100, 27);
  134.   display.print("C");
  135.   display.setCursor(45, 62);
  136.   display.print(h);
  137.   display.print("%");
  138. ​
  139. }
  140. ​
  141. void showBitmap(void) {
  142.   display.drawBitmap(0, 0, logo_bmp, bitmap_height, bitmap_width, WHITE);
  143.   //display.display();
  144. }
復制代碼




視頻效果​​​BV1pNYCeNErk


​
NodeMCU ESP8266 開發板引腳定義

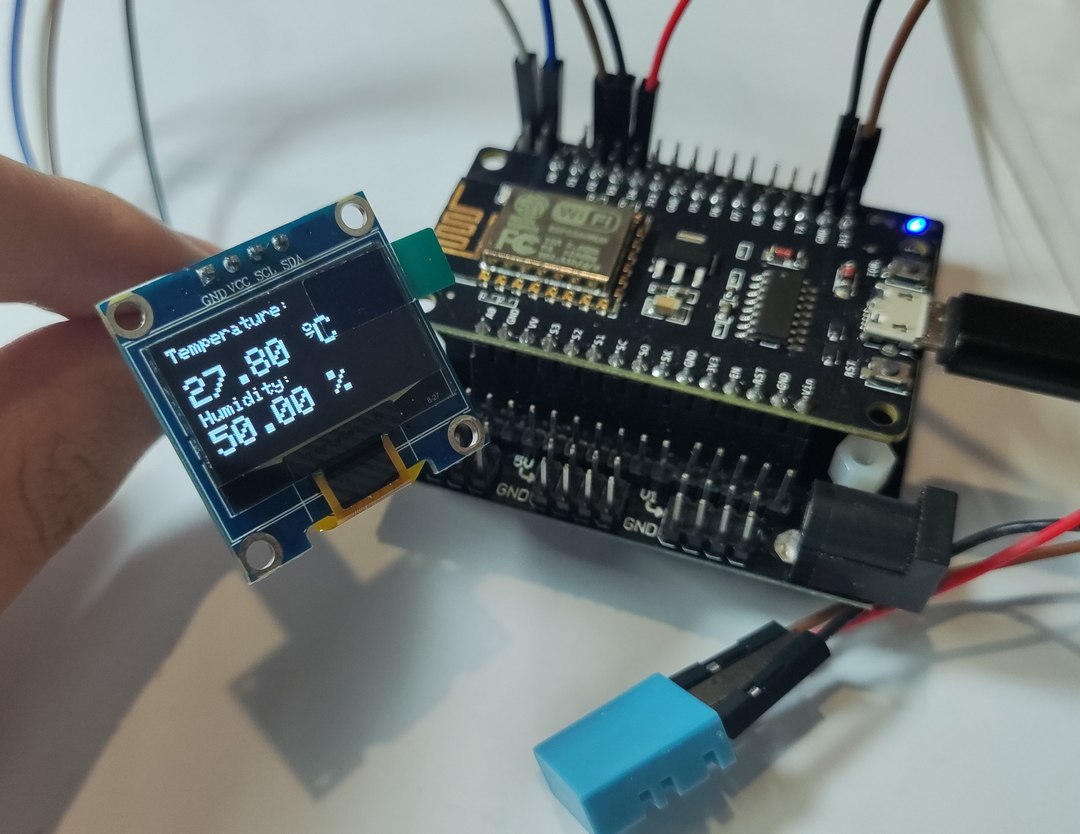

實物展示

代碼
  1. /*
  2. https://cloud.tencent.com/developer/article/1688146
  3.   GPIO0 (D3) - DHT11 pin
  4.   GPIO4 (D2) - SDA
  5.   GPIO5 (D1) - SCL
  6. */
  7. ​
  8. #include <Wire.h>
  9. #include <Adafruit_GFX.h>
  10. #include <Adafruit_SSD1306.h>
  11. #include <Adafruit_Sensor.h>
  12. #include <DHT.h>
  13. ​
  14. #define SCREEN_WIDTH 128 // OLED display width, in pixels
  15. #define SCREEN_HEIGHT 64 // OLED display height, in pixels
  16. ​
  17. // Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
  18. Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
  19. ​
  20. #define DHTPIN 0     // Digital pin connected to the DHT sensor : GPIO0 - D3
  21. ​
  22. // Uncomment the type of sensor in use:
  23. #define DHTTYPE    DHT11     // DHT 11
  24. //#define DHTTYPE    DHT22     // DHT 22 (AM2302)
  25. //#define DHTTYPE    DHT21     // DHT 21 (AM2301)
  26. ​
  27. DHT dht(DHTPIN, DHTTYPE);
  28. ​
  29. void setup() {
  30.   Serial.begin(9600);
  31. ​
  32.   dht.begin();
  33. ​
  34.   if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
  35.     Serial.println(F("SSD1306 allocation failed"));
  36.     for(;;);
  37.   }
  38.   delay(2000);
  39.   display.clearDisplay();
  40.   display.setTextColor(WHITE);
  41. }
  42. ​
  43. void loop() {
  44.   delay(2000);
  45. ​
  46.   //read temperature and humidity
  47.   float t = dht.readTemperature();
  48.   float h = dht.readHumidity();
  49.   if (isnan(h) || isnan(t)) {
  50.     Serial.println("Failed to read from DHT sensor!");
  51.   }
  52.   // clear display
  53.   display.clearDisplay();
  54.
  55.   // display temperature
  56.   display.setTextSize(1);
  57.   display.setCursor(0,0);
  58.   display.print("Temperature: ");
  59.   display.setTextSize(2);
  60.   display.setCursor(0,17);
  61.   display.print(t);
  62.   display.print(" ");
  63.   display.setTextSize(1);
  64.   display.cp437(true);
  65.   display.write(167);
  66.   display.setTextSize(2);
  67.   display.print("C");
  68.
  69.   // display humidity
  70.   display.setTextSize(1);
  71.   display.setCursor(0, 35);
  72.   display.print("Humidity: ");
  73.   display.setTextSize(2);
  74.   display.setCursor(0, 45);
  75.   display.print(h);
  76.   display.print(" %");
  77.
  78.   display.display();
  79. }
復制代碼



視頻效果

​​​BV1pNYCeNErb

​
