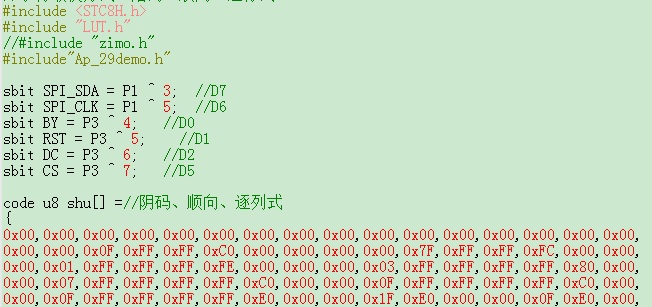

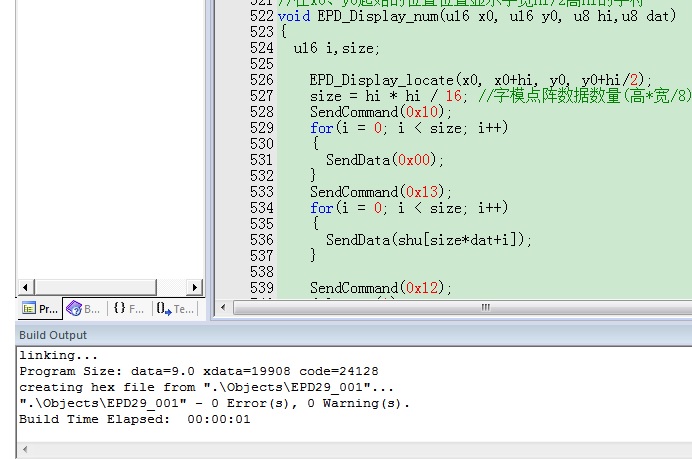

這兩天調試一個函數，總是不能達成控制目的而編譯結果為無錯誤、無警告，最后發現是變量帶參運算不正常搞得一頭霧水，以前沒碰到這種情況誠請高手指點一下，先謝了！(單片機為STC8H8K64U,編譯環境為keil uv3或keil uv5)
引用的顯示定位函數如下：
- //----局部顯示定位函數-------------------------------------------------
- void EPD_Display_locate(u16 x0, u16 x1, u16 y0, u16 y1)
- {
- SendCommand(0x91);
- SendCommand(0x90);
- SendData(x0); //x-start
- SendData(x1 - 1); //x-end
- SendData(y0/256); //取得y0的第9位數據
- SendData(y0%256); //取得y0的低8位數據
- SendData(y1/256);
- SendData(y1%256-1); //y-end
- SendData(0x01);
- }
在調試的顯示應用函數如下：

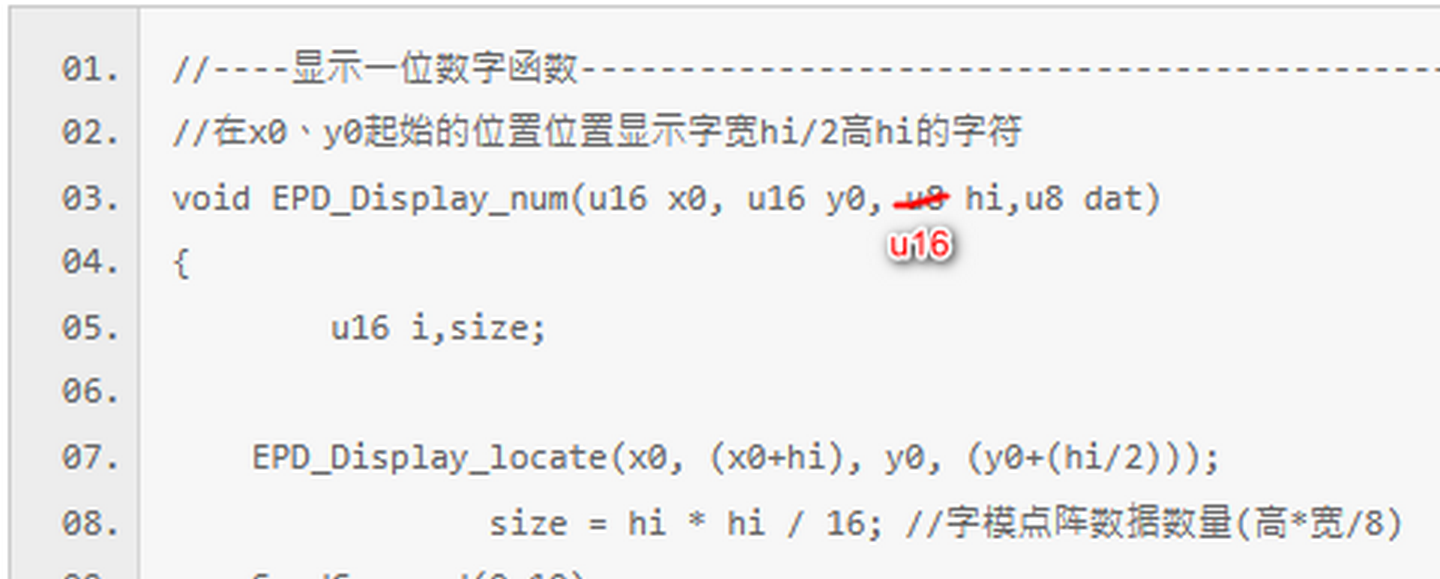

- //----顯示一位數字函數-----------------------------------------------
- //在x0、y0起始的位置位置顯示字寬hi/2高hi的字符
- void EPD_Display_num(u16 x0, u16 y0, u8 hi,u8 dat)
- {
- u16 i,size;
- EPD_Display_locate(x0, (x0+hi), y0, (y0+(hi/2)));
- size = hi * hi / 16; //字模點陣數據數量(高*寬/8)
- SendCommand(0x10);
- for(i = 0; i < size; i++)
- {
- SendData(0x00);
- }
- SendCommand(0x13);
- for(i = 0; i < size; i++)
- {
- SendData(shu[size*dat+i]);
- }
- SendCommand(0x12);
- delay_ms(1);
- read_BUSY();
- }
在主函數中如下運行結果是顯示屏沒有反應：
void main()
{
*****
*****
EPD_init_LUT();
EPD_Display_num(32,100,64,2);//在32行100列處顯示2
while(1);
}
如果把所有帶參變量都賦值帶入則在主函數中如下運行就會顯示正常了：
為清楚的說明問題我把整個函數貼在主函數中試運行，其實如果將顯示函數EPD_Display_num()中的變量全部賦值后在主函數中帶入顯示函數也可以正常顯示的。
void main()
{
*****
*****
EPD_init_LUT();
EPD_Display_locate(32, 96, 100, 132);
SendCommand(0x10);
for(i = 0; i < 256; i++)
{
SendData(0x00);
}
SendCommand(0x13);
for(i = 0; i < 256; i++)
{
SendData(shu[512+i]);//顯示2
}
SendCommand(0x12);
delay_ms(1);
read_BUSY();
while(1);
}
|
|
