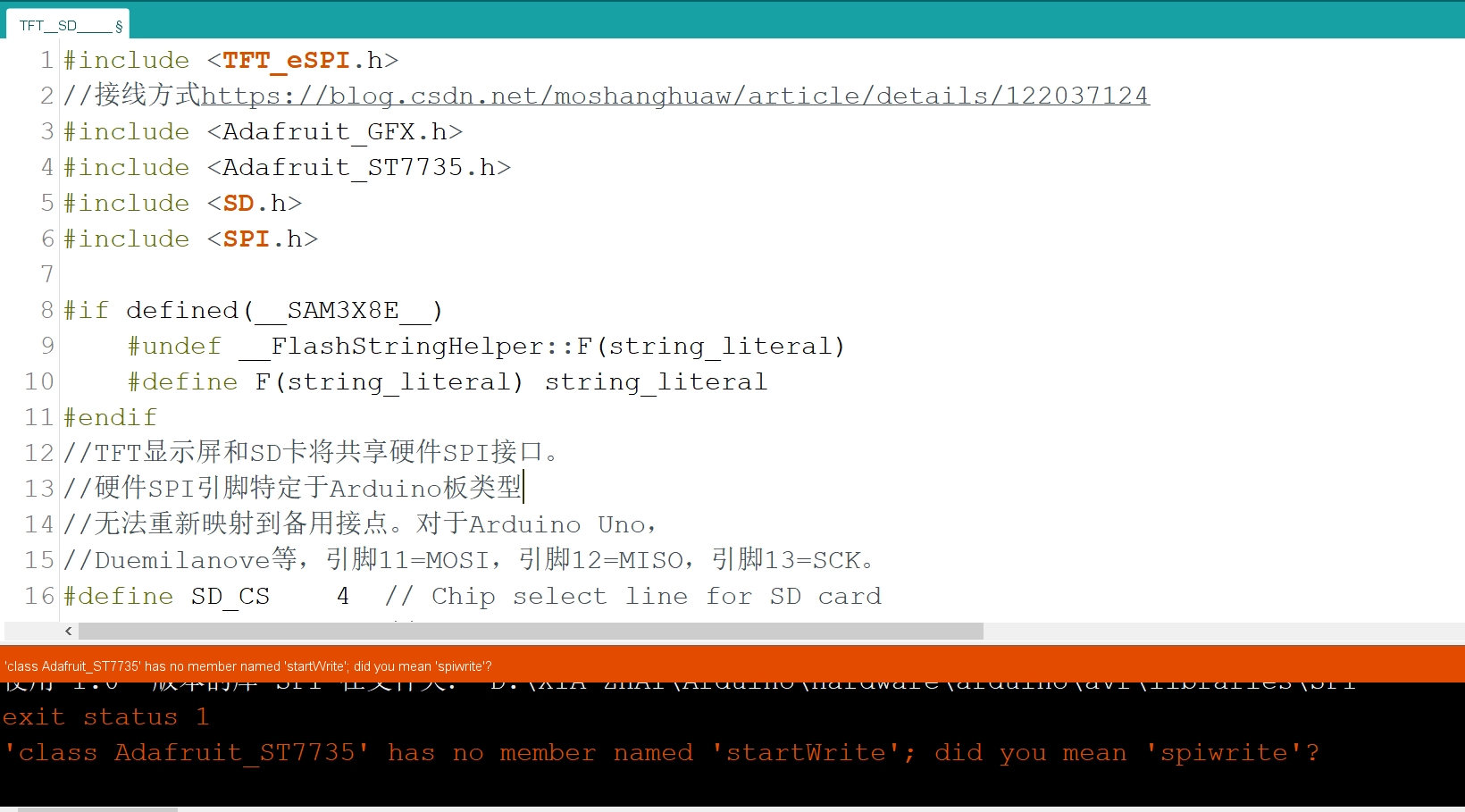

tft.startWrite()是TFT_eSPI庫（已使用）中的代碼但報錯是exit status 1 class Adafruit_ST7735' has no member named 'startWrite'; did you mean 'spiwrite'?
感覺沒有掃描到我引用的TFT_eSPI，一直說Adafruit_ST7735中沒有tft.startWrite()
源代碼如下，求求各位大神幫幫孩子吧。
//接線方式https://blog.csdn.net/moshanghuaw/article/details/122037124
#include <TFT_eSPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <SD.h>
#include <SPI.h>
#if defined(__SAM3X8E__)
#undef __FlashStringHelper::F(string_literal)
#define F(string_literal) string_literal
#endif
//TFT顯示屏和SD卡將共享硬件SPI接口。
//硬件SPI引腳特定于Arduino板類型
//無法重新映射到備用接點。對于Arduino Uno，
//Duemilanove等，引腳11=MOSI，引腳12=MISO，引腳13=SCK。
#define SD_CS 4 // Chip select line for SD card
#define TFT_CS 10 // Chip select line for TFT display
#define TFT_DC 9 // Data/command line for TFT
#define TFT_RST 8 // Reset line for TFT (or connect to +5V)
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
#define BUFFPIXEL 20
void bmpDraw(char *filename, uint8_t x, uint8_t y)
{
File bmpFile;
int bmpWidth, bmpHeight; // W+H（以像素為單位）
uint8_t bmpDepth; // 位深度（當前必須為24）
uint32_t bmpImageoffset; // 文件中圖像數據的開始
uint32_t rowSize; // 不總是=bmpWidth；可能有填充
uint8_t sdbuffer[3*BUFFPIXEL]; // 像素緩沖區（每個像素R+G+B）
uint8_t buffidx = sizeof(sdbuffer); // sdbuffer中的當前位置
boolean goodBmp = false; // 在有效的標頭分析時設置為true
boolean flip = true; // BMP自下而上存儲
int w, h, row, col;
uint8_t r, g, b;
uint32_t pos = 0, startTime = millis();
if((x >= tft.width()) || (y >= tft.height())) return;
// 在SD卡上打開請求的文件
if ((bmpFile = SD.open(filename)) == NULL)
{
return;
}
// 分析BMP標頭，二進制BMP文件以0x4D42開頭
if(read16(bmpFile) == 0x4D42)
{ // BMP簽名
Serial.print("File size: ");
Serial.println(read32(bmpFile));
(void)read32(bmpFile); // 讀取并忽略創建者字節
bmpImageoffset = read32(bmpFile); // 圖像數據的開始
// 讀取DIB標題
Serial.print("Header size: ");
Serial.println(read32(bmpFile));
bmpWidth = read32(bmpFile);
bmpHeight = read32(bmpFile);
if(read16(bmpFile) == 1)
{ // # planes -- must be '1'
bmpDepth = read16(bmpFile); // 每像素位
if((bmpDepth == 24) && (read32(bmpFile) == 0))
{ // 0 = uncompressed
goodBmp = true; // 支持的BMP格式--繼續！
// BMP行填充（如果需要）到4字節邊界
rowSize = (bmpWidth * 3 + 3) & ~3;
//若bmpHeight為負數，則圖像按自上而下的順序排列。
//這不是標準，而是在野外觀察到的。
if(bmpHeight < 0) {
bmpHeight = -bmpHeight;
flip = false;
}
// 要裝載的作物區域
w = bmpWidth;
h = bmpHeight;
if((x+w-1) >= tft.width()) w = tft.width() - x;
if((y+h-1) >= tft.height()) h = tft.height() - y;
// 將TFT地址窗口設置為剪切圖像邊界
tft.startWrite();
tft.setAddrWindow(x, y, w, h);
for (row=0; row<h; row++)
{ //對于每條掃描線。。。
//尋找掃描線的起點。這可能看起來很吃力
//每一行都要這么做，但這
//這種方法涵蓋了很多細節，比如裁剪
//以及掃描線填充。此外，搜索只需要
//如果文件位置確實需要更改，則放置
//（避免了SD庫中的大量集群數學）。
if(flip) // 位圖按自下而上的順序存儲（普通BMP）
pos = bmpImageoffset + (bmpHeight - 1 - row) * rowSize;
else // 位圖自上而下存儲
pos = bmpImageoffset + row * rowSize;
if(bmpFile.position() != pos) { // 需要尋求？
tft.endWrite();
bmpFile.seek(pos);
buffidx = sizeof(sdbuffer); // 強制重新加載緩沖區
}
for (col=0; col<w; col++)
{ // 對于每個像素。。。
// 是時候讀取更多像素?cái)?shù)據了嗎？
if (buffidx >= sizeof(sdbuffer)) { // 的確
bmpFile.read(sdbuffer, sizeof(sdbuffer));
buffidx = 0; // 將索引設置為開頭
tft.startWrite();
}
// 將像素從BMP轉換為TFT格式，按鍵顯示
r = sdbuffer[buffidx++];
g = sdbuffer[buffidx++];
b = sdbuffer[buffidx++];
tft.pushColor(tft.color565(r,g,b));
} // end pixel
} // end scanline
tft.endWrite();
} // end goodBmp
}
}
bmpFile.close();
if(!goodBmp) Serial.println("BMP format not recognized.");
}
//這些從SD卡文件中讀取16位和32位類型。
//BMP數據存儲為小端序，Arduino也是小端序。
//如果移植到其他地方，可能需要顛倒下標順序。
uint16_t read16(File f) {
uint16_t result;
((uint8_t *)&result)[0] = f.read(); // LSB
((uint8_t *)&result)[1] = f.read(); // MSB
return result;
}
uint32_t read32(File f) {
uint32_t result;
((uint8_t *)&result)[0] = f.read(); // LSB
((uint8_t *)&result)[1] = f.read();
((uint8_t *)&result)[2] = f.read();
((uint8_t *)&result)[3] = f.read(); // MSB
return result;
}
void setup(void) {
pinMode(12,INPUT); // 設置SD的MISO IO狀態，非常重要！
Serial.begin(9600);
// Initialize 1.8" TFT
tft.initR(INITR_REDTAB); // （已解決）顯示部分圖像128X128，其余部分為花邊，復位斷電重連無用，圖片一側隨RX燈的閃動而變色，使用tft.initR(INITR_BLACKTAB)后顯示完整其余不變，復位后不變斷電重連后癥狀恢復
//tft.initR(INITR_HALLOWING); // 解決方法 在Adafuit_ST7735.h的第13行將INITR_144GRENTAB更改為0x03，例如#define INITR_14GRENTAB 0x03
//tft.initR(INITR_144GREENTAB); // 同上
//tft.initR(INITR_BLACKTAB); // 圖片全部顯示，色調不對，無閃動變色現象
tft.setRotation(3);
tft.fillScreen(ST7735_BLACK);
}
void loop() {
Serial.print("Initializing SD card...");
if (!SD.begin(SD_CS))
{
Serial.println("failed!");
tft.setTextSize(2);
tft.fillScreen(ST7735_BLACK);
tft.setCursor(0, 0);
tft.setTextColor(ST7735_BLUE);
tft.print("SD Card init error!");
return;
}
bmpDraw("x.bmp", 0, 0);
}
|
-
|
