stc8g單片機io口無法同時設置為準雙向口和推挽輸出

ID:1076567 · 發表于 2024-7-10 09:23

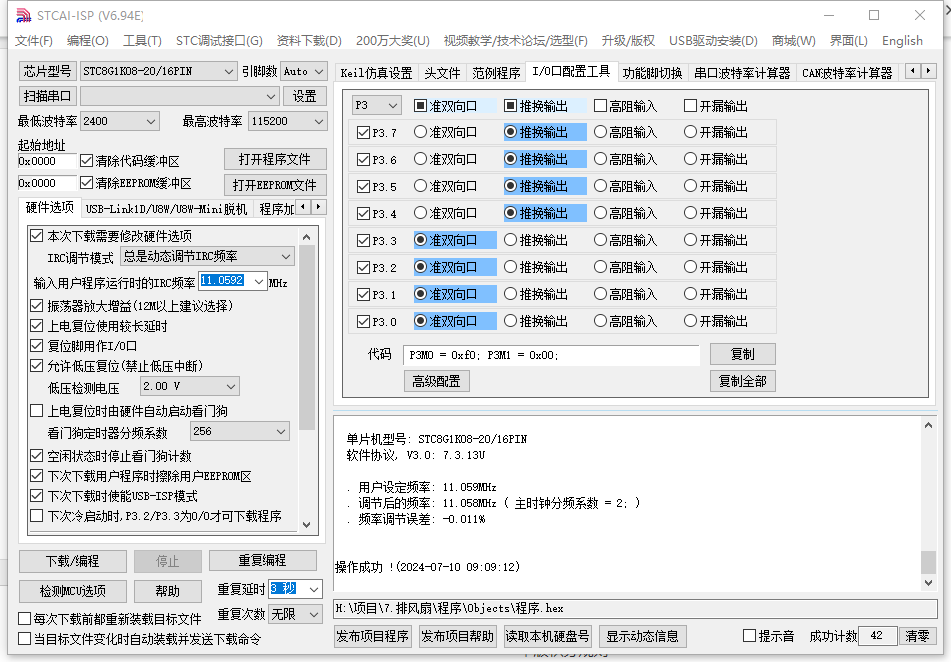

用的是stc8g1k08a，用官方給的io口配置工具，想把P3.7 P3.6 P3.5 P3.4設置為推挽輸出，把P3.3 P3.2 P3.1 P3.0設置為準雙向口，但是設置了之后只能全部為推挽輸出或者全部為準雙向口，這是為什么啊

#include "stc8g.h"

sbit KeyA = P3^3;       //按鍵A連接引腳12
sbit KeyB = P3^2;       //按鍵B連接引腳11
sbit button1 = P3^6;    //相位開關F連接引腳15
sbit button2 = P3^7;    //相位開關E連接引腳16
sbit BI = P1^1;          //電機后退輸入D連接引腳2
sbit FI = P1^0;          //電機前進輸入C連接引腳1
sbit FAN = P5^4;       //風扇G連接引腳引腳5
sbit lock = P3^5;       //鎖扣I連接引腳14
sbit S1 = P3^4;          //鎖扣開關S1連接引腳13

bit openFlag = 1;

#define MAIN_Fosc             22118400L       //定義主時鐘

void delay_ms(unsigned char ms) //延時函數
{
      unsigned int i;
      do{
            i = MAIN_Fosc / 10000;
            while(--i);
      }while(--ms);
}

void main()
{
   P1M0 = 0x03; P1M1 = 0x00;
   P3M0 = 0xf0; P3M1 = 0x00;
   P5M0 = 0x10; P5M1 = 0x00;    //設置推挽輸出

      if(openFlag==1)
            {
                     openFlag = 0;
                     BI = 0;
                     FI = 0;
                     FAN = 0;
                     lock = 0;
                     KeyA = 0;
                     KeyB = 0;
                     KeyAFlag = 1;
                     KeyBFlag = 1;
            }

            while(1)
            {

      if(KeyA==1)                         //按鍵A按下，標志位置1
      {
            delay_ms(10);
            if(KeyA==1)
            {
                     lock = 1;
                     FI = 1;
                     BI = 0;
            }
      }

      if(KeyB==1)                         //按鍵B按下，標志位置1
      {
            delay_ms(10);
            if(KeyB==1)
            {
                        FAN = 0;
                              FI = 0;
                              BI = 1;

            }
      }

      if(button1==0)                      //相位開關1到位后，標志位置0
      {
            delay_ms(10);
            if(button1==0)
            {
                     FI = 0;
                     BI = 0;
                     FAN = 1;
            }
      }

      if(button2==0)                                  //相位開關2到位后，標志位置0
      {
            delay_ms(10);
            if(button2==0)
            {
                     FI = 0;
                     BI = 0;
                     FAN = 0;
            }
      }

            if(S1==0)
            {
                     delay_ms(10);
                     if(S1==0)
                     {
                              lock = 1;
                     }
            }
            }
}

}
}

ID:1076567 · 發表于 2024-7-10 09:47

我還想問一下，設置為準雙向口的時候，我測了P3.6 即button1的電壓為2.3v，為什么它判斷成了低電平,還沒按下就執行了后面的程序，只有設置為推挽輸出，它的電壓為5v才為高電平，單片機的工作電壓是5v，它的高低電平判斷范圍是多少呀
然后P3.3和P3.2設置為準雙向口時的電壓為3.2v，設置為推挽輸出時的電壓就接近0v了，它外面接了一個12k的電阻，和24v的電源，還有一個2.2k的電阻，這是為什么呀

ID:1034262 · 發表于 2024-7-10 09:49

stc8g1k08a只有P3.0 P3.1 P3.2 P3.3 P5.4 P5.5，沒別的IO了，你是怎么測試P3.7 P3.6 P3.5 P3.4的？

ID:1109793 · 發表于 2024-7-10 10:39

設置是好使的，你怎么確定設置沒有成功？

ID:161164 · 發表于 2024-7-10 11:16

“但是設置了之后只能全部為推挽輸出或者全部為準雙向口”
如何得出這個結論？

ID:76027 · 發表于 2024-7-10 11:57

分二次設置看看。

ID:1076567 · 發表于 2024-7-10 13:32

coody_sz 發表于 2024-7-10 09:49
stc8g1k08a只有P3.0 P3.1 P3.2 P3.3 P5.4 P5.5，沒別的IO了，你是怎么測試P3.7 P3.6 P3.5 P3.4的？

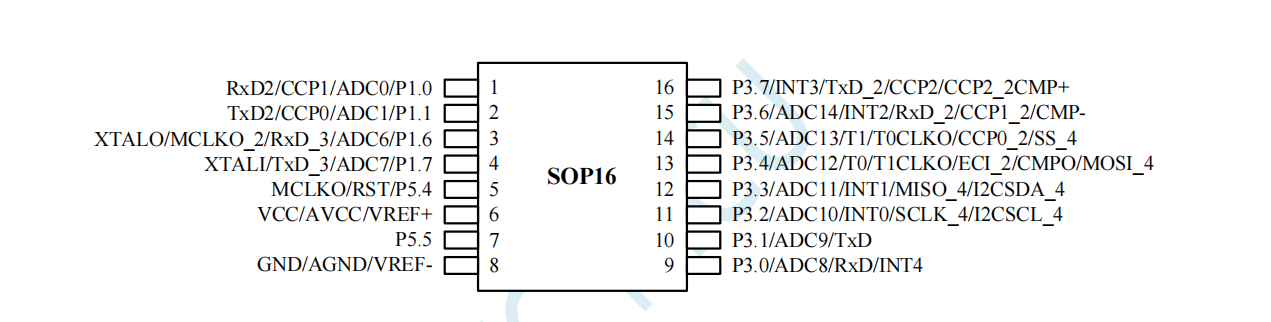

這個是16個腳的

ID:1076567 · 發表于 2024-7-10 13:47

lkc8210 發表于 2024-7-10 11:16
“但是設置了之后只能全部為推挽輸出或者全部為準雙向口”
如何得出這個結論？

我把完整的代碼貼了上去，分開設置過，全部設置成推挽輸出時，P3.3和P3.2引腳的電壓接近于0，P3.6和P3.7的電壓有5v，能夠正常工作。設置成準雙向口時，P3.3和P3.2引腳有3v多的電壓，P3.6和P3.7的電壓只有2.3v，被單片機檢測為低電平。按圖片那樣一起設置的，引腳的電壓跟設置成推挽輸出一樣的

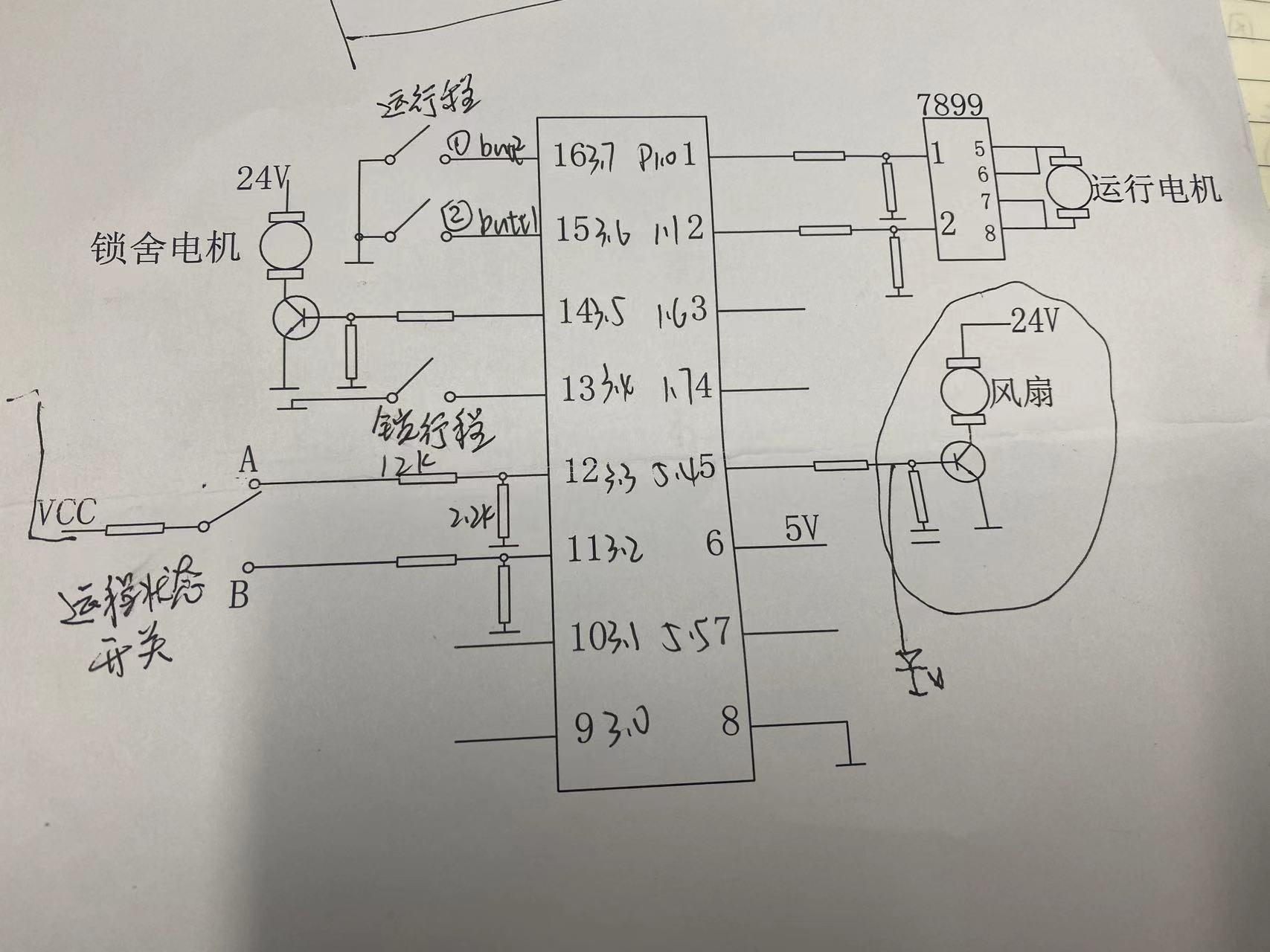

用的是萬能板，只畫了一個簡單的圖，vcc是24v

ID:1076567 · 發表于 2024-7-10 13:48

xiaobendan001 發表于 2024-7-10 10:39
設置是好使的，你怎么確定設置沒有成功？

分開設置過，全部設置成推挽輸出時，P3.3和P3.2引腳的電壓接近于0，P3.6和P3.7的電壓有5v，能夠正常工作。設置成準雙向口時，P3.3和P3.2引腳有3v多的電壓，P3.6和P3.7的電壓只有2.3v，被單片機檢測為低電平。按圖片那樣一起設置的，引腳的電壓跟設置成推挽輸出一樣的

ID:1109793 · 發表于 2024-7-10 17:55

Dokkis 發表于 2024-7-10 13:48
分開設置過，全部設置成推挽輸出時，P3.3和P3.2引腳的電壓接近于0，P3.6和P3.7的電壓有5v，能夠正常工作 ...

3.2和3.3的3V多是在開關接通時的吧。這個電壓由VCC經由電阻分壓得到的。有2.2K下拉電阻，內部上拉被忽略了。3.6和3.7的話沒有上拉，直接用內部上拉，此時上拉能力比較弱。如果沒有外圍電阻漏電，作為開關輸入也應該是可以的，我就這樣用過，不過實際情況還是要增加一點上拉電阻例如10K的。看官方資料顯示內部上拉電阻30K左右吧。你現在只有2.3V，大概是外部電路中有什么東西把電壓拉低了。輸入口的高低判定一般是二分之一VCC的，5V時就是2.5V。
