MOS管在光伏場現場總是燒毀,實驗室則正常問題出在那里?

ID:521990 · 發表于 2024-7-6 10:27

實驗室測試電流25A，MOS最高溫度在125度,在75度環境下測試，工作正常；但是到了光伏現場，電流在18A左右，外殼就鼓包了，肯定是MOS管發熱嚴重，然后拆下來，發現MOS已經燒掉了

ID:401564 · 發表于 2024-7-6 11:18

D1二極管的存在,使兩個MOS管工作在放大區,或者是叫恒流,未完全導通,怎么叫都行了
兩個MOS管的D極應該是直接接地的
而且,這兩個MOS管在25A也好,18A也好,在這個工作電流下,幾乎是沒有發熱的,或者是只是溫溫的而已

ID:1109793 · 發表于 2024-7-6 12:25

會不會是驅動電壓不夠

ID:521990 · 發表于 2024-7-6 13:23

D1 是光伏板的旁路二極管，也省不了。D1二極管的存在,使兩個MOS管工作在放大區,這個怎么理解？另外我這個是固定電平12V驅動，按規格書來說，驅動這個電流是沒啥問題的，但是發熱量很大

ID:521990 · 發表于 2024-7-6 13:36

ljfljfljf321 發表于 2024-7-6 13:23
D1 是光伏板的旁路二極管，也省不了。D1二極管的存在,使兩個MOS管工作在放大區,這個怎么理解？另外我這個是 ...

這個地方是焊接MOS的地方，現在都鼓起來了

ID:521990 · 發表于 2024-7-6 13:45

另外，哪種軟軟的散熱膠能推薦一款嗎

ID:1087128 · 發表于 2024-7-6 13:53

把那幾個端口接什么的說明一下，什么負載，
你這個溫度打什么膠都沒用

ID:521990 · 發表于 2024-7-6 14:08

主要功能是通過板上的MOS把光伏板串起來

ID:521990 · 發表于 2024-7-6 14:13

另外，就上上面Y_G_G 所說的，這個20A的電流對于這個ID是135A是很輕松的

ID:344848 · 發表于 2024-7-6 14:35

解決問題不需要捉迷藏，光伏在上個世紀后期開始大規模生產，專利至少需要半個月時間才能讀完。
產品推向市場需要小規模生產和測試、中規模生產和測試、大規模生產和測試三個過程。經過三個過程可以發現許多技術和生產隱患。例如：設計是否采用可制造的設計方案等。
現場的溫度、濕度等影響因素沒有告知，... ...

ID:521990 · 發表于 2024-7-6 14:39

donglw 發表于 2024-7-6 14:35
解決問題不需要捉迷藏，光伏在上個世紀后期開始大規模生產，專利至少需要半個月時間才能讀完。
產品推向市 ...

環境溫度不超過40度，濕度50%，就是正常戶外屋頂

ID:1034262 · 發表于 2024-7-6 14:40

樓主沒用對，NCEP039N10D-TO263的典型通阻為3.5mR@VGS=10V，20A時發熱功率1.4W，做好散熱不應該很熱。樓主驅動有問題，EG3001驅動N-MOSFET，則EG3001的GND應該與N-MOSFET的S極鏈接，而樓主的電路我看不出來正常的鏈接。

ID:521990 · 發表于 2024-7-6 14:54

圖上PV-實際就是GND，N-MOSFET的S極和地之間串了個電阻，用來測量電流

ID:521990 · 發表于 2024-7-6 14:59

實際上是這樣的

ID:1087128 · 發表于 2024-7-6 16:25

樓主你的EG3001用錯了，你自己看一下規格書里的電路

ID:401564 · 發表于 2024-7-6 18:12

ljfljfljf321 發表于 2024-7-6 14:13
另外，就上上面Y_G_G 所說的，這個20A的電流對于這個ID是135A是很輕松的

這跟MOS的驅動能力關系不大,或者是說,這跟電路關系很大,你二極管接在那個位置是恒流電路
你嘗試把二極管改成這種接法試一下,這是開關電路

ID:344848 · 發表于 2024-7-6 18:14

ljfljfljf321 發表于 2024-7-6 14:59
實際上是這樣的

你搭建的電路與說明書不同，上傳EG3001數據手冊。

ID:1059013 · 發表于 2024-7-6 20:55

2個驅動電阻100歐太大了，改成10歐試試

ID:1034262 · 發表于 2024-7-6 22:59

ljfljfljf321 發表于 2024-7-6 14:59
實際上是這樣的

這樣畫就正常了。按理，兩個并聯才18A電流，發熱功率不到0.6W，不會過熱的，你電路可能還有別的問題，比如將兩個柵極蟬聯電阻改為10歐姆試試。

ID:169891 · 發表于 2024-7-7 18:33

LHWCCJ 發表于 2024-7-6 16:25
樓主你的EG3001用錯了，你自己看一下規格書里的電路

他的驅動電流1A，驅動兩個MOS應該沒問題

ID:169891 · 發表于 2024-7-7 18:36

Y_G_G 發表于 2024-7-6 18:12
這跟MOS的驅動能力關系不大,或者是說,這跟電路關系很大,你二極管接在那個位置是恒流電路
你嘗試把二極管 ...

能詳細說明下嗎，一下子理解不了

ID:401564 · 發表于 2024-7-8 00:39

ljfljfljf123 發表于 2024-7-7 18:36
能詳細說明下嗎，一下子理解不了

一時半會說不完,百度一下"三極管恒流電路"
MOS管也可以當成三極管來分析

ID:879348 · 發表于 2024-7-8 08:16

被暴曬的話，光伏最高電壓，外殼溫度不止75度

ID:521990 · 發表于 2024-7-8 09:00

嗯，拆開發現MOS焊盤的錫都化了，把板子都燒黃了

ID:57657 · 發表于 2024-7-8 09:51

ljfljfljf321 發表于 2024-7-8 09:00
嗯，拆開發現MOS焊盤的錫都化了，把板子都燒黃了

MOS管溫度高可能選型有問題，你這電路適合用鋁基板或銅基板，用高熔點焊錫人工焊接，不要用回流焊錫膏。

ID:521990 · 發表于 2024-7-8 13:01

npn 發表于 2024-7-8 09:51
MOS管溫度高可能選型有問題，你這電路適合用鋁基板或銅基板，用高熔點焊錫人工焊接，不要用回流焊錫膏。

這個都可以，關鍵事發熱量把外殼都烤變形了，到最后錫都融掉了，MOS的腳都翹起來了

ID:401564 · 發表于 2024-7-8 14:01

ljfljfljf321 發表于 2024-7-6 14:59
實際上是這樣的

你這個電路一會這樣,一會那樣,我估計到現在都沒有人能看明白你的電路

ID:1118283 · 發表于 2024-7-8 14:03

示波器測波形

ID:867092 · 發表于 2024-7-8 14:19

ljfljfljf321 發表于 2024-7-8 13:01
這個都可以，關鍵事發熱量把外殼都烤變形了，到最后錫都融掉了，MOS的腳都翹起來了

為什么樓主把15樓的回復忽略了？不檢查一下是不是電路有問題？

ID:867092 · 發表于 2024-7-8 15:11

ljfljfljf123 發表于 2024-7-7 18:33
他的驅動電流1A，驅動兩個MOS應該沒問題

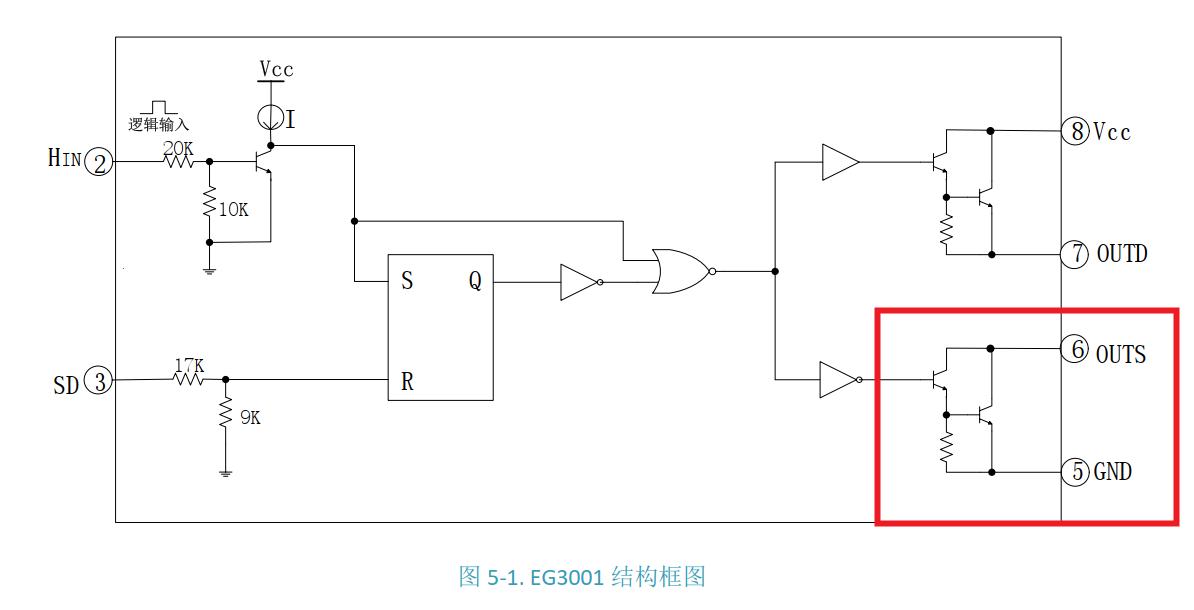

EG3001結構框圖所示，6腳是OC或OD輸出，是用來控制關斷MOS的，你用來獨立驅動N MOS了

ID:521990 · 發表于 2024-7-8 16:11

454746918 發表于 2024-7-8 15:11
EG3001結構框圖所示，6腳是OC或OD輸出，是用來控制關斷MOS的，你用來獨立驅動N MOS了

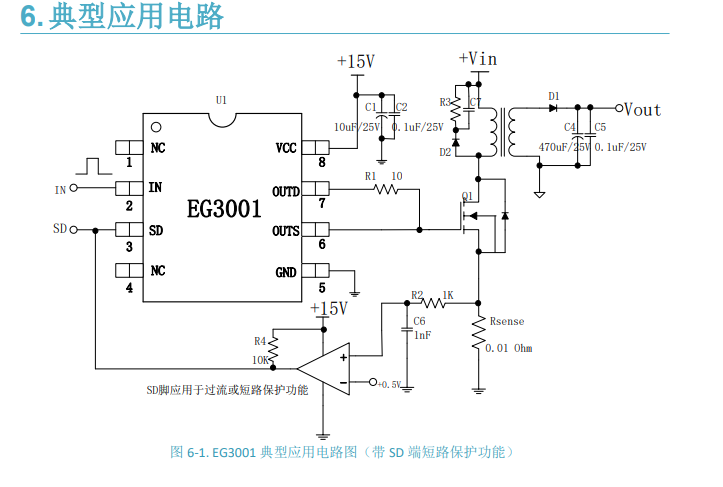

典型應用圖就是這樣連接的啊

ID:867092 · 發表于 2024-7-8 16:24

不好意思，是我看錯了，開始沒注意那條線，哈哈

ID:1079566 · 發表于 2024-7-8 17:20

R1,10歐, 起保護作用吧, 當EG3001內部控制有問題時, 減少故障損失, 理論上平時不用也可以. 6,7腳直接連接.

實際上,MOS的導通電阻,實際是隨溫度而升高的. 所以實際功耗可能更高. 要做好散熱, 最好用TO220封裝.用鋁殼密封使用. 可能考慮用多個MOS管并聯使用.因?yàn)閱蝹€(gè)管子散熱面積是有限的, 多個并聯有利于散熱.因?yàn)閱蝹€(gè)管子與散熱器的接觸面積不如多個管子與散熱器的接觸面積,熱量更容易傳導出來.
錫都融化, 可能有其它故障, 如12V供電出現過問題.EG3001驅動出現過問題. 或出現過短路導致MOS電流遠高于設定值.

ID:521990 · 發表于 2024-7-9 08:15

現在是2個并連，其中一個特別熱，最后結果就是燒毀

ID:521990 · 發表于 2024-7-9 08:25

都搞成這樣子了

ID:536683 · 發表于 2024-7-9 16:20

樓上的都和你給你找出原因了，按你的電路接法，接EG3001的outd的那一路mos管開通沒問題，關斷完全靠10k電阻放電，關斷時間太長，肯定發熱，接outs那一路的mos根本就沒工作。

ID:521990 · 發表于 2024-7-9 16:58

不是吧，outd和outs是連在一起的，如果關斷的話，outs直接拉低的

ID:879348 · 發表于 2024-7-9 17:01

說了這么多感覺你還是沒明白，不懂就按照規格書電路照搬，不要自作聰明，你這驅動接法完全不對，更神奇的是居然通過測試產品上線了

ID:521990 · 發表于 2024-7-10 08:58

wufa1986 發表于 2024-7-9 17:01
說了這么多感覺你還是沒明白，不懂就按照規格書電路照搬，不要自作聰明，你這驅動接法完全不對，更神奇的是 ...

我不想打擊你，我這個MOS一般來說不會關斷，這次出問題，也是在開啟狀態，所以你說的關斷時出現關不斷，也許可能存在，但不是現在這個問題的原因

ID:521990 · 發表于 2024-7-10 09:35

wufa1986 發表于 2024-7-9 17:01
說了這么多感覺你還是沒明白，不懂就按照規格書電路照搬，不要自作聰明，你這驅動接法完全不對，更神奇的是 ...

outS是關斷引腳，從芯片的原理框圖可以看到關斷的時候outS直接拉低了，怎么會是關斷的時候是靠10K拉低
