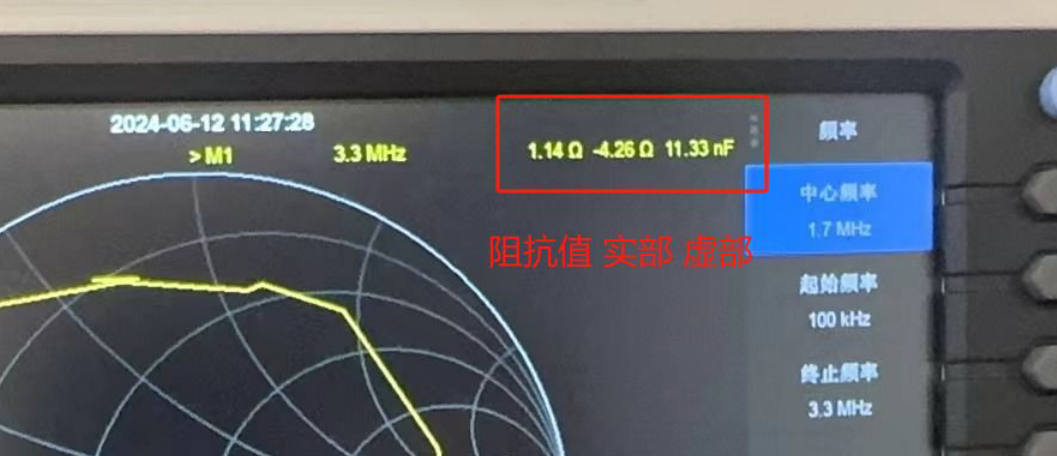

史密斯圓圖是射頻和微波工程中常用的工具，用于展示和分析阻抗的匹配和傳輸特性。通過史密斯圓圖可以確定匹配電路所需的電容和電感值，但需要理解其原理和使用方法。 圖片中實部和虛部的含義圖片中標注的實部和虛部表示測量點在特定頻率下的阻抗值： 實部（1.14 Ω）：這是阻抗的電阻部分，表示信號通過該點時的實際電阻。 虛部（-4.26 Ω）：這是阻抗的電抗部分，表示信號通過該點時的感性或容性反應。正值表示感抗，負值表示容抗。 電容（11.33 nF）：這是對應虛部的等效電容值。
從史密斯圓圖讀取匹配電容和電感值的方法如何具體讀出匹配電容和電感值具體步驟確定初始阻抗：通過網絡分析儀測量并記錄初始阻抗（實部和虛部）。 選擇匹配方式：根據初始阻抗的位置，決定是通過串聯電容、串聯電感還是并聯元件來進行匹配。 讀取元件值：使用網絡分析儀的計算功能或通過手動在史密斯圓圖上讀取從初始阻抗到中心所需的元件值。
總結，史密斯圓圖可以幫助我們確定匹配電容和電感的值，但需要結合網絡分析儀的測量功能和計算工具來得到精確結果。圖片中的實部和虛部分別表示測量阻抗的電阻和電抗部分，而虛部的等效電容表示容性反應的大小。
|
