關于超聲波探頭發射波形的疑問

ID:851029 · 發表于 2024-6-12 08:58

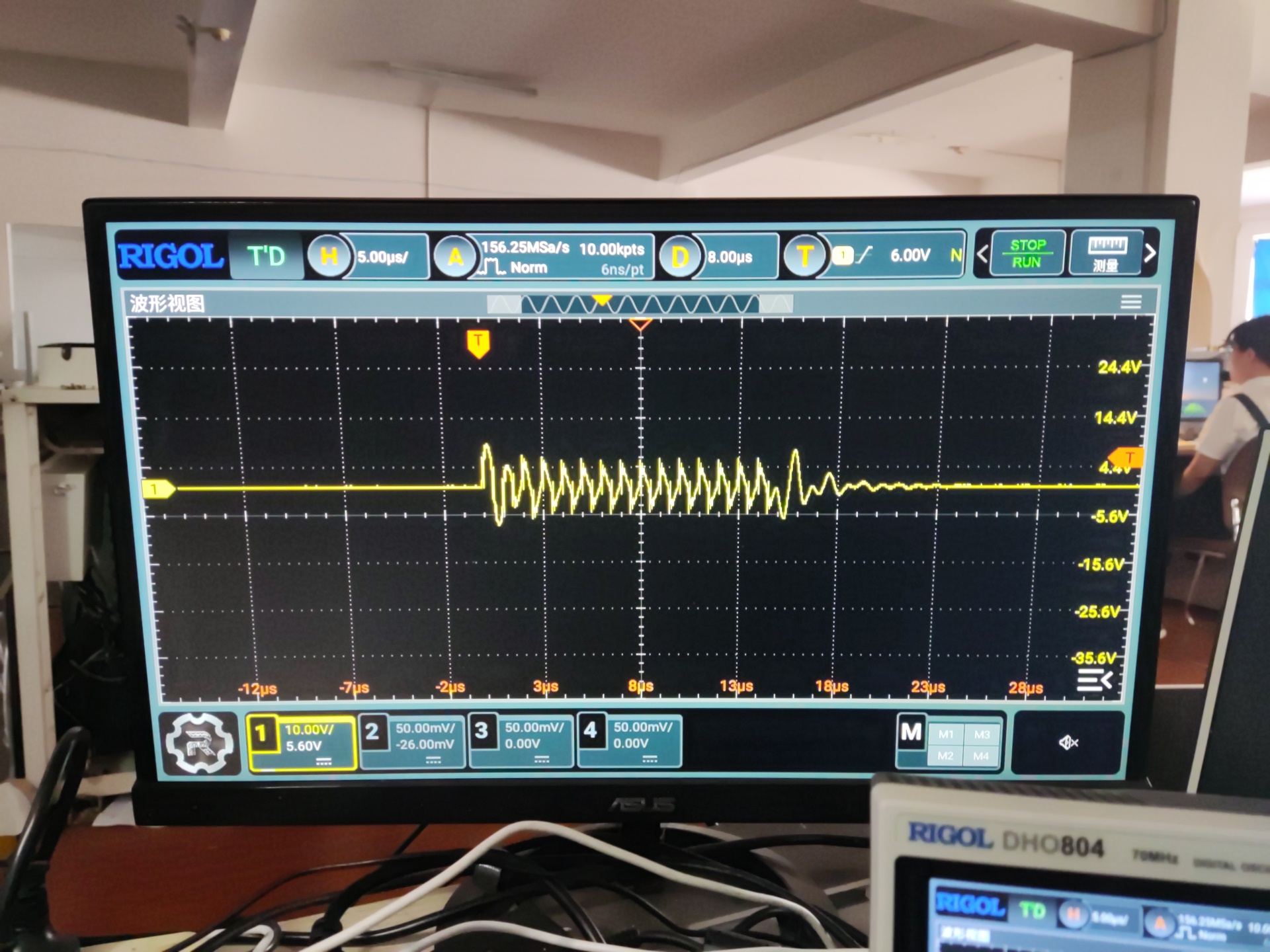

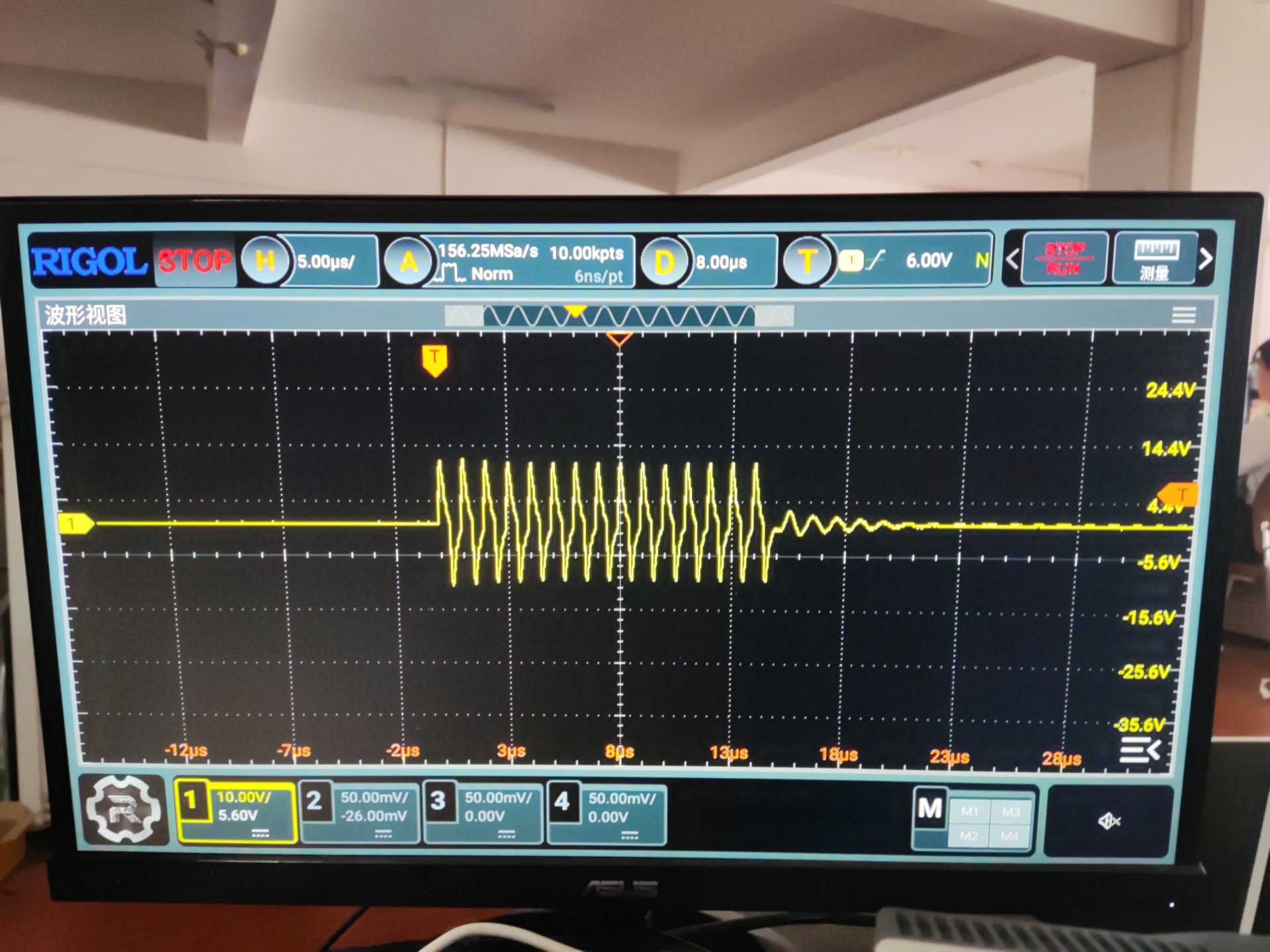

我現在在測試超聲波探頭，圖一是正常發射的波形1mHZ，30v，圖二也是說1mhz，但是發射波形被拉到了10v，這可能是什么原因，1m的阻抗分析儀沒有分析出第二個的阻抗圖，之前也試過從8m往下分頻也沒有發現他的正常發射波形，還有其他的方法測試嗎

ID:344848 · 發表于 2024-6-12 08:58

阻抗分析儀性價比最高，最便宜的安捷倫頻譜分析儀也需要幾十萬，建議采用租賃一個月的方式，租賃安捷倫頻譜分析儀看是否可以解決問題。

ID:582276 · 發表于 2024-6-13 11:45

第二個圖感覺是阻尼過大，中間部分嚴重失諧。用低頻掃頻儀掃下諧振點，看能不能調整參數。

ID:851029 · 發表于 2024-6-14 08:16

nanfuB 發表于 2024-6-13 11:45
第二個圖感覺是阻尼過大，中間部分嚴重失諧。用低頻掃頻儀掃下諧振點，看能不能調整參數。

大佬，我這沒有掃頻儀，應該怎么調整，感覺頻率是對的，有點回波，我現在是準備加電壓。

ID:851029 · 發表于 2024-6-14 08:17

nanfuB 發表于 2024-6-13 11:45
第二個圖感覺是阻尼過大，中間部分嚴重失諧。用低頻掃頻儀掃下諧振點，看能不能調整參數。

現在是并電容可以消掉一些抖動，我應該并聯一些小的放電電阻嗎

ID:879348 · 發表于 2024-6-14 08:27

沒有諧振，表現為容性或者阻性，不同于幾十K的低頻探頭，高頻探頭用固定頻率驅動是不行的

ID:851029 · 發表于 2024-6-14 10:29

wufa1986 發表于 2024-6-14 08:27
沒有諧振，表現為容性或者阻性，不同于幾十K的低頻探頭，高頻探頭用固定頻率驅動是不行的

還有動態頻率的嗎

ID:344848 · 發表于 2024-6-14 13:41

樓主，超聲探頭存在靜態電容C0和動態電容Cp，在缺乏必要儀器的前提下實現匹配是非常困難的事情，簡單的說不是一年二年的事情，中科院聲學所人才濟濟，......，建議你閱讀林書玉專著《超聲換能器的原理及設計》科學出版社發行。林先生留學日本，他在書中的某些觀點比較新穎，我的提議希望對你有幫助。

ID:851029 · 發表于 2024-6-17 08:18

donglw 發表于 2024-6-14 13:41
樓主，超聲探頭存在靜態電容C0和動態電容Cp，在缺乏必要儀器的前提下實現匹配是非常困難的事情，簡單的說不 ...

好的，這就去拜讀一下

ID:879348 · 發表于 2024-6-17 09:43

yfqt 發表于 2024-6-14 10:29
還有動態頻率的嗎

分為單片機軟件追頻和模擬諧振2種方法，第一種硬件簡單元件少同時因為是PWM驅動，mos管發熱低，第二種當然就是分立元件多，功率管發熱也比較大

ID:468878 · 發表于 2024-8-6 17:31

wufa1986 發表于 2024-6-17 09:43
分為單片機軟件追頻和模擬諧振2種方法，第一種硬件簡單元件少同時因為是PWM驅動，mos管發熱低，第二種當 ...

高手啊。大師搞過超聲波測水深的電路嗎？我研究了許久，還是不得要領。400K的探頭。用單片機發出驅動信號，經驅動芯片——MOS管——變壓器升壓，驅動探頭，如果持續驅動沒問題，超聲波探頭有信號，但是測深需要發射一小串脈沖后立馬停發，等待收信，這種短脈沖就不行了，不知道什么緣故。

ID:982617 · 發表于 2024-8-7 17:07

您在測試超聲波探頭時遇到的問題可能是由多種原因造成的，包括但不限于： 1. **電源電壓變化**：雖然您提到圖一是30V，圖二是10V，這可能是由于不同測試條件下的電源電壓不同。檢查電源電壓的穩定性，確保其符合設計要求。 2. **負載變化**：超聲波探頭的輸出可能受到負載影響。在不同的負載條件下，其輸出電壓和波形可能會改變。確保在測試時的負載設置與預期一致。 3. **探頭內部故障**：如果探頭的內部組件（如振蕩器、晶體、放大電路）出現故障或不穩定，可能會導致輸出波形變化。檢查探頭的內部連接和組件。 4. **信號處理電路問題**：如果超聲波探頭的信號處理電路存在問題，如濾波器、放大器等，可能會改變波形的幅度或形狀。 5. **連接問題**：檢查您的連接線和連接點，確保沒有接觸不良、短路或開路等問題，這可能會影響信號的傳輸。 6. **測試設備精度**：您提到的阻抗分析儀沒有分析出正確的阻抗圖，可能是因為設備精度不夠或測試方法不正確。嘗試使用更精確的設備或重新校準當前設備。 7. **環境因素**：環境因素，如溫度、濕度、電磁干擾等，也可能影響超聲波的發射和接收效果。為了進一步診斷問題，您可以嘗試以下方法： 1. **使用不同的電源電壓**：測試不同電壓下探頭的輸出，看是否波形變化與電源電壓有關。 2. **負載測試**：使用不同類型的負載（如電阻、電容等）進行測試，觀察波形的穩定性。 3. **檢查電路原理圖**：對比超聲波探頭的電路原理圖，確保所有組件的連接和參數正確。 4. **使用示波器**：示波器可以更詳細地顯示波形細節，幫助分析波形變化的原因。 5. **檢查元件**：使用萬用表或專門的測試設備檢查探頭內部的關鍵元件，如壓電晶片、晶體管、電容等是否有異常。 6. **與制造商聯系**：如果可能的話，聯系探頭的制造商，提供您的測試結果，他們可能會提供更專業的診斷和解決方案。通過上述步驟，希望能幫助您找到問題的根源并解決問題。

ID:851029 · 發表于 2024-10-14 11:48

donglw 發表于 2024-6-12 08:58
阻抗分析儀性價比最高，最便宜的安捷倫頻譜分析儀也需要幾十萬，建議采用租賃一個月的方式，租賃安捷倫頻譜 ...

之前忙的忘了回帖子了，用示波器看回波波形是940mhz，確實是發射頻率不太對，改為940mhz好很多了
