DCDC升壓電路輸出雜波

  [復制鏈接]
跳轉到指定樓層
樓主
3.7V升壓，帶載輸出5V,1A，5V上有如圖片雜波，是PCB布線問題嗎，空載就不會有雜波




分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:807591 發表于 2024-5-27 15:35 | 只看該作者
輸出電容 加大一點
回復

使用道具 舉報

板凳
ID:123289 發表于 2024-5-27 16:11 | 只看該作者
不是。
開關信號是階躍性質。其它頻譜很廣，會有雜波，雜波隨著能量增大。
回復

使用道具 舉報

地板
ID:88256 發表于 2024-5-27 16:22 | 只看該作者
個人認為，開關電路本身就會有諧波，所以正常使用，輸入和輸出都得并一個0.1uF的電容進行濾波，你加上試試效果怎么樣。
回復

使用道具 舉報

5#
ID:28752 發表于 2024-5-27 20:18 | 只看該作者
電容盡量靠近IC,電容上并一顆104，同樣盡量靠近IC試試。。。
回復

使用道具 舉報

6#
ID:1104113 發表于 2024-5-28 08:32 | 只看該作者
這個是共模干擾
回復

使用道具 舉報

7#
ID:879348 發表于 2024-5-28 10:37 | 只看該作者
這個是正常的，開關電源的通病，所以通常要求DCDC不要直接供電單片機
回復

使用道具 舉報

8#
ID:1007932 發表于 2024-5-28 18:08 | 只看該作者
正常現象，開關電源基本都這樣，常規的是并一顆小電容，一般是104的，通常單片機足夠了，要求不是很高，要求高加濾波電路，像模擬電路就比較敏感，一般要額外處理，DAC也是，主要看用途，滿足要求就行
回復

使用道具 舉報

9#
ID:69038 發表于 2024-5-28 23:56 | 只看該作者
DCDC的布局很關鍵，Cin，Cout，L，D盡量靠近IC，Cin和Cout容量盡量大點，并選用低ESR的電容，如鉭電容。地線要強壯點，盡量有大面積的私地（本電路中的GND），并通過一個磁珠接到總地（板上的GND）。

另外有個方法，你參考一下：
在L的電感兩端，并一個阻容串，10k-4.7K+102-101，在R1兩端并一個102-104。
說不出什么原理，反正我UV雙段的接收機，經過這樣處理，某些頻點的干擾就好多了，靈敏度也上來了。可能是DCDC電路的諧波太豐富了吧。
只是參考，不保證一定能好，因為我用的電路是降壓型的DCDC，而你這個是升壓型的，你可以試試看。
回復

使用道具 舉報

10#
ID:491875 發表于 2024-5-29 07:45 | 只看該作者
增加一只104和103瓷片電容以增加高頻濾波效果。
回復

使用道具 舉報

11#
ID:491875 發表于 2024-5-29 11:19 | 只看該作者
szb314 發表于 2024-5-27 15:35
輸出電容 加大一點

對于高頻電源電路，增加輸出電容并不一定會改善輸出高頻干擾，因為電容容量的增加勢必導致等效電感的增加，所以，在一些要求比較高的高頻電源電路中往往采用多只電容并聯來增大電容容量。并且同時并聯一些小容量瓷片電容來消除高頻干擾。小容量電容的等效電感相對大容量電容要小的多。所以，一些電源電路中可以同時見到104，103容量的電容與較大容量的電容并聯各司其職。
回復

使用道具 舉報

12#
ID:1034262 發表于 2024-5-29 17:06 | 只看該作者
正常，你加一級LC濾波即可。
回復

使用道具 舉報

13#
ID:1137921 發表于 2024-12-27 13:41 | 只看該作者

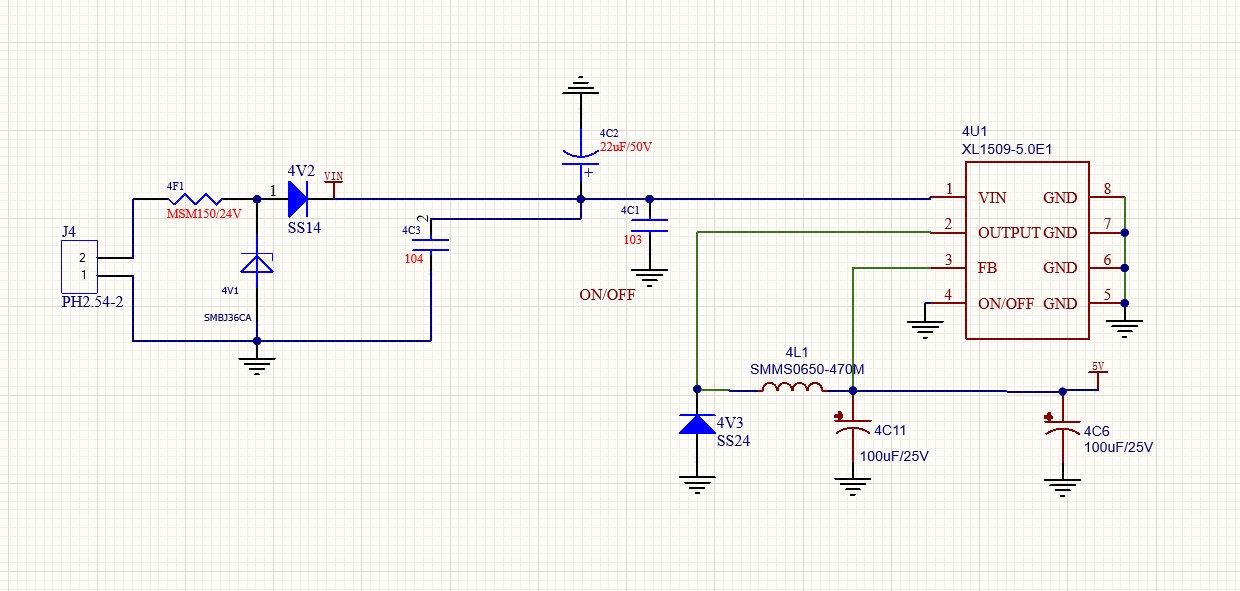

樓主可以參考一下這圖，這是中控微型打印機的供電電源，雖然芯片不一樣，但輸入輸出濾波處理可以借鑒。


參考圖

參考圖
回復

使用道具 舉報

14#
ID:879348 發表于 2024-12-27 16:34 | 只看該作者
對于開關電源這是無法消除的
回復

使用道具 舉報

15#
ID:420836 發表于 2024-12-28 03:27 | 只看該作者
首先，確保你的PCB布局是優化的，例如IC芯片周圍的所有元件都盡可能靠近IC放置，特別是輸出電容。其次，確保使用適當的方法進行測量。在這種情況下，如果示波器探頭具有長的鱷魚夾接地夾，可能需要將其更換為短的彈簧夾，以替換長的接地夾。然后再試一次。
回復

使用道具 舉報

16#
ID:517951 發表于 2024-12-28 10:07 | 只看該作者
5V輸出端增加1uf+ 0.1uf+ 0.01uf 瓷片電容+100uf的鉭電容,  也可以串入0603磁珠.
回復

使用道具 舉報

17#
ID:1038657 發表于 2025-1-22 09:51 | 只看該作者
PCB呢，首先看下layout guide，確認布局沒問題，其次計算電感電容最小值，然后嘗試加大電容電感對比，最后實在沒辦法換同樣總容量的電容，多弄幾個，降低ESR看效果，多動手
回復

使用道具 舉報

18#
ID:466250 發表于 2025-1-22 14:44 | 只看該作者
這就是所謂的電磁輻射引起的，布線很關鍵。電感換屏蔽的也會降低。
回復

使用道具 舉報

19#
ID:382454 發表于 2025-2-24 15:13 | 只看該作者
加多幾個高頻的PF電容，和幾個大一點的高頻低阻電解在芯片旁邊看看。
回復

使用道具 舉報

20#
ID:1087128 發表于 2025-2-25 08:13 | 只看該作者
結果是測試問題，探頭干擾
回復

使用道具 舉報

21#
ID:123917 發表于 2025-2-25 23:42 | 只看該作者
LHWCCJ 發表于 2025-2-25 08:13
結果是測試問題，探頭干擾

那空載為啥沒事？
回復

使用道具 舉報

22#
ID:466250 發表于 2025-2-26 01:53 | 只看該作者
空間傳導雜訊，無法消除只能降低
布線可以降低
RC吸收也可以降低
使用頻率低的DCDC也會降低
使用屏蔽電感也可降低
