請教自制功放交流干擾的問題

[復制鏈接]
ID:876947 發表于 2024-5-20 19:03 | 顯示全部樓層 |閱讀模式
請教大俠們:閑來無聊裝了一臺STK4191功放,機箱屬于緊湊型的。開機約一分鐘即出現討厭的交流聲隨著音量的增加而增大,音量最小時很安靜,地線的走向是電源插座地--機箱地--變壓器屏蔽地(以上三點就近接機箱總地)--整流濾波--主功放--前置--輸入端口。曾經將輸入端口地單獨接總地沒有變化,將前置斷開沒有變化,降低電源電壓也沒有變化,唯有將主功放板挪到機箱外這種干擾聲才會降低,難道是變壓器造成的?我見過很多這種袖珍機箱的功放噪聲都是很低的呀!一些參數:自行繞的變壓器初次級間加屏蔽接地,輸出交流24V+24V,20A整流橋,六只4700UF電容,整流后直流電壓+-34V,前置5532經主功放電阻降壓濾波獲得。圖中的總地線是實驗用的,地線確保沒有環路。望大俠們給予指導!
回復

使用道具 舉報

ID:344848 發表于 2024-5-20 20:51 | 顯示全部樓層
設計一個100HZ的陷波器,試一試。
回復

使用道具 舉報

ID:980889 發表于 2024-5-21 08:29 | 顯示全部樓層
‘交流聲隨著音量的增加而增大,音量最小時很安靜’,這里的音量是指電位器控制的嗎?還是指給外部輸入給功放的音源大小?如果噪聲是隨電位器控制音量變化的話,應該是電位器外殼金屬部分沒有接地或接地不良好導致的。
回復

使用道具 舉報

ID:965189 發表于 2024-5-21 09:27 | 顯示全部樓層
屏蔽電源變壓器試試。
回復

使用道具 舉報

ID:277550 發表于 2024-5-21 10:38 | 顯示全部樓層
應該是要先確定噪聲來源,是音源輸入時,還是本級產生的。
回復

使用道具 舉報

ID:965189 發表于 2024-5-21 20:35 | 顯示全部樓層
三點就近接機箱,等于“環地”。
回復

使用道具 舉報

ID:876947 發表于 2024-5-22 09:14 | 顯示全部樓層
君工創 發表于 2024-5-21 20:35
三點就近接機箱,等于“環地”。

電源地線加屏蔽層就地接機箱我不認為是環地
回復

使用道具 舉報

ID:123289 發表于 2024-5-24 17:19 | 顯示全部樓層
【開機約一分鐘即出現討厭的交流聲】
多半是與溫度上升有關,查查哪些元件在一分鐘后會有明顯的溫度上升。
【隨著音量的增加而增大,音量最小時很安靜】
說明在音量調節之前的部分,受到了影響。
無法面觀,只能分析到此。供參考。
感知一下升溫快的元件,及其可能受其影響的部分。
回復

使用道具 舉報

ID:628113 發表于 2024-5-25 00:21 | 顯示全部樓層
隨著音量的增加而增大  這點 像是 地線引入的噪聲 .

具體的故障點 用示波器啊。
回復

使用道具 舉報

ID:517951 發表于 2024-5-25 07:44 | 顯示全部樓層
要采用一點法接地, 前級,后級的公共接地點要在6個4700濾波電容的后面接地, 不能接在整流橋與4700uf的電容之間.
回復

使用道具 舉報

ID:876947 發表于 2024-5-27 20:15 | 顯示全部樓層

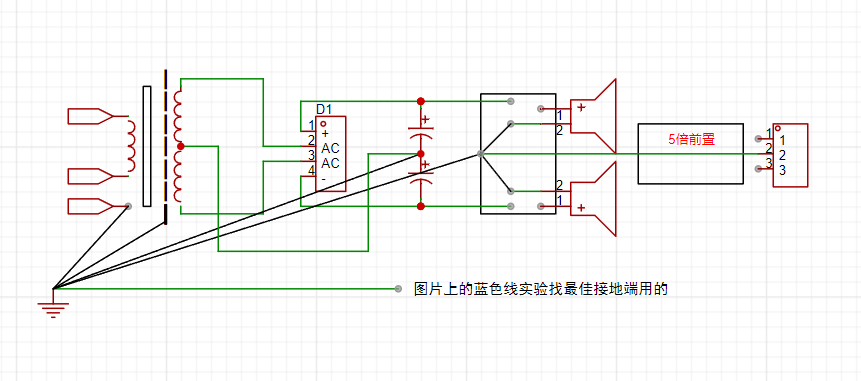

這是接地示意圖
回復

使用道具 舉報

ID:876947 發表于 2024-5-27 20:19 | 顯示全部樓層
rayin 發表于 2024-5-25 07:44
要采用一點法接地, 前級,后級的公共接地點要在6個4700濾波電容的后面接地, 不能接在整流橋與4700uf的電容之 ...

您的意思是功放揚聲器的地不經過整流部分直接接總地是嗎?
回復

使用道具 舉報

ID:876947 發表于 2024-5-27 20:25 | 顯示全部樓層

“要采用一點法接地, 前級,后級的公共接地點要在6個4700濾波電容的后面接地, 不能接在整流橋與4700uf的電容之間.”

是這個意思嗎?整流橋與功放地大約6厘米的樣子。
回復

使用道具 舉報

ID:876947 發表于 2024-5-27 20:43 | 顯示全部樓層

“要采用一點法接地, 前級,后級的公共接地點要在6個4700濾波電容的后面接地, 不能接在整流橋與4700uf的電容之間.

剛才那個圖有誤應該是這個
回復

使用道具 舉報

ID:876947 發表于 2024-5-27 20:55 | 顯示全部樓層
"要采用一點法接地, 前級,后級的公共接地點要在6個4700濾波電容的后面接地, 不能接在整流橋與4700uf的電容之間."
或許是這樣?改了沒有用。
回復

使用道具 舉報

ID:876947 發表于 2024-5-27 23:08 | 顯示全部樓層
donglw 發表于 2024-5-20 20:51
設計一個100HZ的陷波器,試一試。

是50Hz的干擾
回復

使用道具 舉報

ID:876947 發表于 2024-5-27 23:15 | 顯示全部樓層
白水大蝦2016 發表于 2024-5-27 20:25
“要采用一點法接地, 前級,后級的公共接地點要在6個4700濾波電容的后面接地, 不能接在整流橋與4700uf的電 ...

這個圖片有誤試了半天刪除不了
回復

使用道具 舉報

ID:965189 發表于 2024-5-27 23:48 來自手機 | 顯示全部樓層
濾波電源地和電路板的地通過機箱的地已經形成“環地”了。
回復

使用道具 舉報

ID:746201 發表于 2024-5-28 10:53 | 顯示全部樓層
輸入線或電位器接地不良
回復

使用道具 舉報

ID:876947 發表于 2024-5-30 17:31 | 顯示全部樓層
lxyj1971 發表于 2024-5-28 10:53
輸入線或電位器接地不良

嗯,不是的。謝謝哈!
回復

使用道具 舉報

ID:876947 發表于 2024-5-30 17:37 | 顯示全部樓層
君工創 發表于 2024-5-27 23:48
濾波電源地和電路板的地通過機箱的地已經形成“環地”了。

最后那張圖看不來是環地呀?望百忙中給予指教不勝感激!
回復

使用道具 舉報

ID:876947 發表于 2024-6-3 10:57 | 顯示全部樓層
對大家給予的見解我將一一實驗最終將結果匯報給大家,非常感謝!
回復

使用道具 舉報

ID:344848 發表于 2024-6-10 22:09 | 顯示全部樓層
回復

使用道具 舉報

ID:1125104 發表于 2024-6-13 18:44 | 顯示全部樓層
1) Put the amplifier in a separate metallic box from the power supply
2) Modify the power supply and add a choke between the capacitors like this: trafo->rectifier>capacitor>choke>capacitor
3) Try the amplifier on batteries to see if you still have the problem --> maybe the input signal is not good
回復

使用道具 舉報

ID:344848 發表于 2024-6-13 19:06 | 顯示全部樓層
heihei51aaaaa 發表于 2024-6-13 18:44
1) Put the amplifier in a separate metallic box from the power supply
2) Modify the power supply an ...

這里是中文網站,不是英文網站。你的英文不符合外國人英文書寫標準,要么你請外國人替你修改,要么你使用翻譯軟件譯成中文,謝謝!
回復

使用道具 舉報

ID:517951 發表于 2024-6-18 07:29 | 顯示全部樓層
白水大蝦2016 發表于 2024-5-27 20:55
"要采用一點法接地, 前級,后級的公共接地點要在6個4700濾波電容的后面接地, 不能接在整流橋與4700uf的電容 ...

我認為這種接地方式比前幾種接地要更合理了.另外負電源的大水塘電容的正負極接反了, 提醒注意, 不然大電解電容要放煙花了,.
回復

使用道具 舉報

ID:876947 發表于 2024-10-20 12:59 | 顯示全部樓層
終于查清了!將這個小板的負極電阻短路故障排除,這個小板為什么要這么做呢?元件增加不少成本也上升了。最終還是制作了雙電源的前置,小功放算是收官了。在此由衷感謝眾多大佬的指導!
