大佬們，這個兩個元器件叫什么名字，我在網上找不到

ID:1118667 · 發表于 2024-5-19 15:37

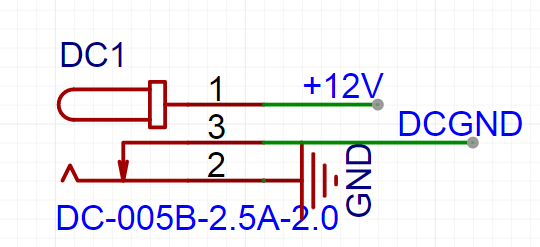

在畫圈的里藍色兩個元器件，我在原理圖庫里找不到啊

ID:1121404 · 發表于 2024-5-19 16:51

這是一個元件一般指圓孔電源DC座與軟件自帶的RCA類似這個可能是有人重新制作過的可以照圖制作復制，也可替代就行了

ID:1121404 · 發表于 2024-5-19 16:53

看元件PWR

ID:1121404 · 發表于 2024-5-19 16:54

Altium designer 的Connector庫 PWR2.5元件

ID:237471 · 發表于 2024-5-19 16:59

直流電源插座

ID:237471 · 發表于 2024-5-19 17:17

就是這個

ID:1109793 · 發表于 2024-5-19 17:37

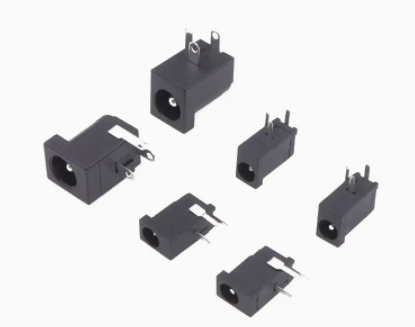

直流電源插座，各種樣式

ID:1118667 · 發表于 2024-5-19 20:02

a2005 發表于 2024-5-19 16:51
這是一個元件一般指圓孔電源DC座與軟件自帶的RCA類似這個可能是有人重新制作過的可以照圖制作復制，也 ...

謝謝大佬回復

ID:491875 · 發表于 2024-5-20 08:01

DC002是一個觸點外直徑4.2mm的DC座，類似的DC005觸點外直徑為6.3mm，如果對體積沒有要求，可以考慮互換

ID:1034262 · 發表于 2024-5-20 10:15

DC插座，2.1或2.5mm。

ID:16255 · 發表于 2024-6-5 16:33

沒有就自己畫一個唄，以前我用AD的時候，畫了很多自己常用的元件封裝。
