電源轉換模塊————小白又來了

ID:53239 · 發表于 2013-12-9 11:12

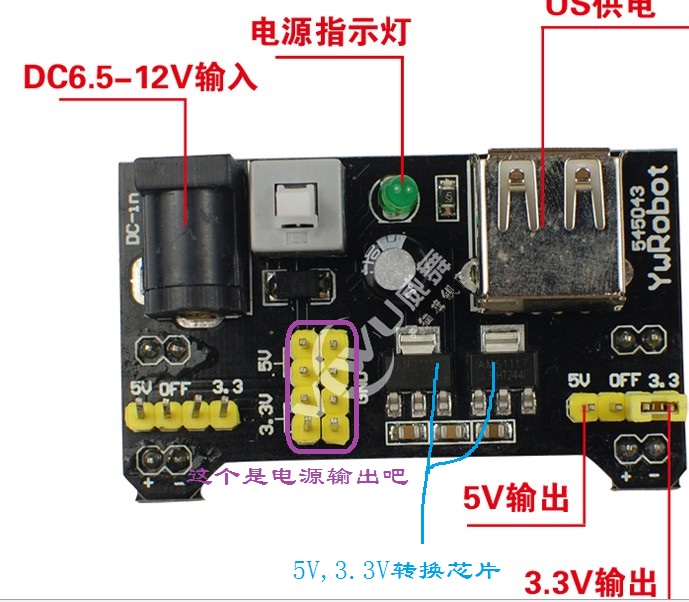

買的電源轉換模塊，想把12v的轉換成5V的備用，可是買的板子網上沒有技術說明，讓我這小白搞不懂啊，輸入我是知道在哪里可是輸出就不知道了各種插針啊，現在就有個130馬達想試試看中間那個地方我試過了剛開始能轉之后就不轉了，萬用表測顯示3.3那個是1,3V 5V那個鏈接電機就不轉所以想問問師傅們，這個正確鏈接方法是啥啊

ID:18297 · 發表于 2013-12-9 11:33

看了圖中標示，自己理解，不一定準確。可以不插電，用萬用表測試電源輸出引腳和芯片引腳是否對應。
芯片是AMS1117,一種低壓差的穩壓芯片。（請在百度中自己搜索芯片資料，查看引腳定義）。
希望對你有用。

ID:53239 · 發表于 2013-12-9 13:23

zjjhtony 發表于 2013-12-9 11:33
看了圖中標示，自己理解，不一定準確。可以不插電，用萬用表測試電源輸出引腳和芯片引腳是否對應。
芯片是 ...

謝謝啊那這個板子下邊左右兩側的“+-”是啥？也應該是輸出吧，萬用表測了3,3V那個，可是電壓是1.3V，這是為啥呢？

ID:53239 · 發表于 2013-12-9 13:23

zjjhtony 發表于 2013-12-9 11:33
看了圖中標示，自己理解，不一定準確。可以不插電，用萬用表測試電源輸出引腳和芯片引腳是否對應。
芯片是 ...

謝謝啊那這個板子下邊左右兩側的“+-”是啥？也應該是輸出吧，萬用表測了3,3V那個，可是電壓是1.3V，這是為啥呢？

ID:18297 · 發表于 2013-12-9 14:06

這個不知道你的電路板的布置了。你的USB口輸出對嗎？
我圖中指出的電壓正常嗎？

ID:53239 · 發表于 2013-12-9 14:37

zjjhtony 發表于 2013-12-9 14:06
這個不知道你的電路板的布置了。你的USB口輸出對嗎？
我圖中指出的電壓正常嗎？

USB那個是接輸入的，芯片和輸出電壓正確，就是3.3V那個測量是1.3v，你畫的那個輸出引腳接上130馬達后，電機沒反應啊

ID:1 · 發表于 2013-12-9 15:20

板子是壞的估計

ID:53239 · 發表于 2013-12-10 13:28

admin 發表于 2013-12-9 15:20
板子是壞的估計

當電腦USB做輸入時，輸出的就可以驅動電機轉，而12V那個做輸入就不可以，3.3v那個就是1.3v，5v倒是對的，湊活用吧

ID:153199 · 發表于 2017-1-8 16:12

板子有問題

ID:183819 · 發表于 2017-4-5 10:11

肯定3.3V輸出芯片有問題

ID:186323 · 發表于 2017-4-5 16:55

板子有問題

ID:186400 · 發表于 2017-4-5 18:57

一樓說的對的。。先查一下兩顆芯片的引腳定義。再去查看

ID:97424 · 發表于 2017-4-5 21:55

那個1.3伏的應該是電壓轉換插腳

ID:149451 · 發表于 2017-4-10 14:05

當電工，要學會爬圖。我一直說電工：不會爬圖的是“瞎子”，不會編程的是“啞巴”
