這個電路怎么讓LED交替閃爍的啊?

ID:1120622 · 發表于 2024-5-16 23:37

純的不能再純的新手小白對電子世界感興趣，求助大佬，這個電路怎么讓LED交替閃爍的啊？

ID:935795 · 發表于 2024-5-17 08:04

電容充電也延時

ID:1080935 · 發表于 2024-5-17 08:23

搜雙穩態電路，有詳細解釋。

ID:213173 · 發表于 2024-5-17 09:17

LaoYuTou 發表于 2024-5-17 08:23
搜雙穩態電路，有詳細解釋。

應搜自激多諧振蕩器電路

ID:69038 · 發表于 2024-5-17 10:59

LaoYuTou 發表于 2024-5-17 08:23
搜雙穩態電路，有詳細解釋。

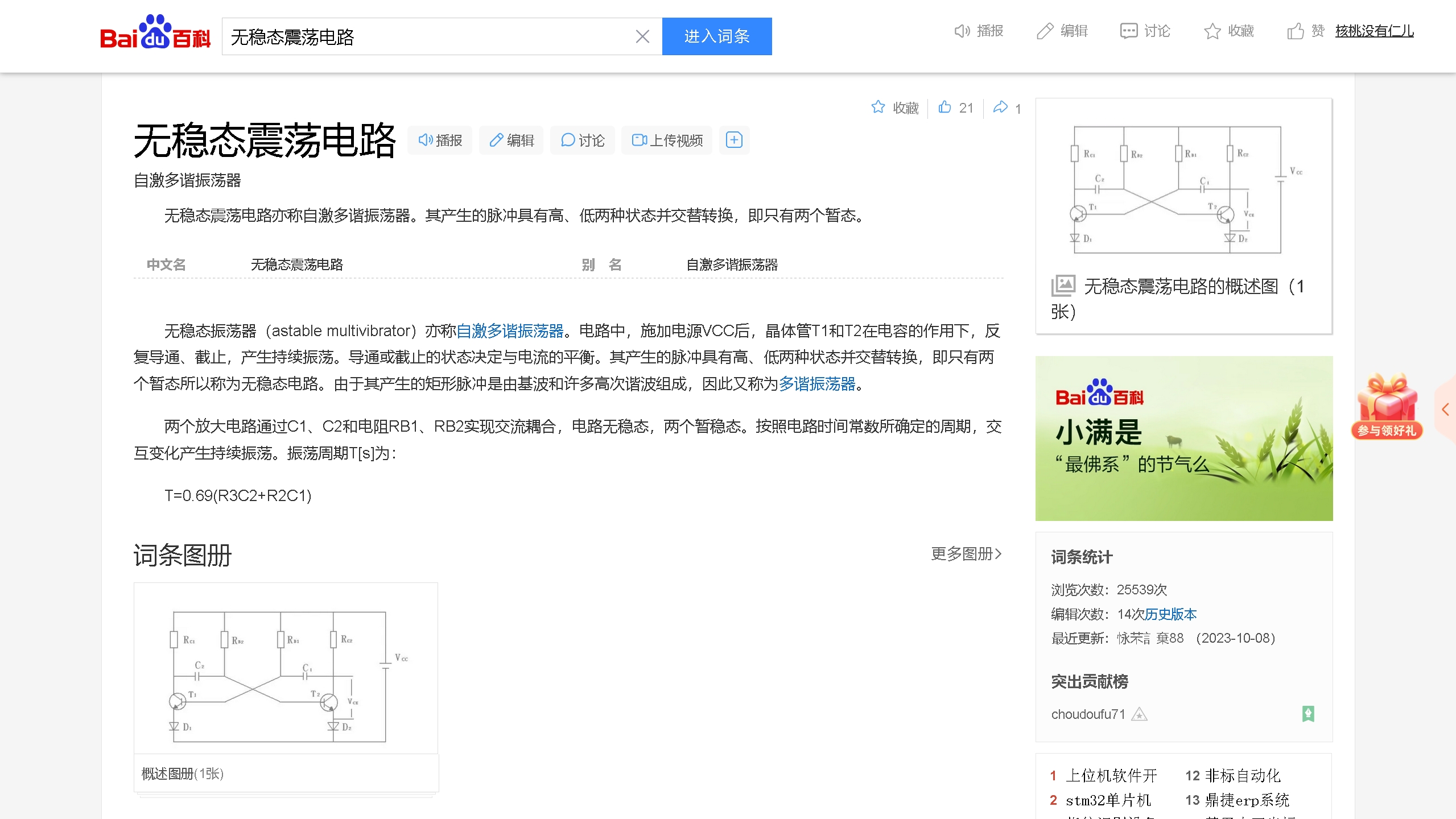

這個電路還真不是雙穩態，而是無穩態的。

ID:69038 · 發表于 2024-5-17 11:01

你可以百度一下：無穩態多諧振蕩器電路

ID:1120622 · 發表于 2024-5-17 12:56

abc742087394 發表于 2024-5-17 08:04
電容充電也延時

ID:1120622 · 發表于 2024-5-17 12:56

LaoYuTou 發表于 2024-5-17 08:23
搜雙穩態電路，有詳細解釋。

okok

ID:1120622 · 發表于 2024-5-17 12:57

wulin 發表于 2024-5-17 09:17
應搜自激多諧振蕩器電路

哦哦，感謝大佬

ID:1120622 · 發表于 2024-5-17 12:58

zhuls 發表于 2024-5-17 11:01
你可以百度一下：無穩態多諧振蕩器電路

okok，學習一下，謝謝大佬們

ID:237471 · 發表于 2024-5-17 16:41

這個應該是無穩態

ID:879809 · 發表于 2024-5-17 20:32

電池電壓3V無法點亮LEDWHITE。

ID:1120622 · 發表于 2024-5-17 22:40

搜到了，是無穩態，也叫自激多諧振蕩器，謝謝大佬們

ID:1120622 · 發表于 2024-5-17 22:41

發表于 2024-5-17 20:32
電池電壓3V無法點亮LEDWHITE。

啊？但是仿真里是點亮了的，那實際的LED——5mm用3V應該可以吧

ID:1120622 · 發表于 2024-5-17 22:43

lxh2002 發表于 2024-5-17 16:41
這個應該是無穩態

對的對的，也叫自激多諧振蕩器

ID:88256 · 發表于 2024-5-17 23:16

99Lightyear 發表于 2024-5-17 22:41
啊？但是仿真里是點亮了的，那實際的LED——5mm用3V應該可以吧

LEDWHITE是指白光LED，壓降約3V，用3V供電無法正常工作，要使用紅、綠或者黃色的LED，它們的壓降約為2V。

ID:1100060 · 發表于 2024-5-18 01:23

首先，電路得有雙穩態 這個基礎，
然后，就是如何使兩個雙穩態都變?yōu)闀悍€(wěn)態，
關鍵就是交流耦合元件，適用于此電路的，是電容。

ID:1100060 · 發表于 2024-5-18 01:35

白光LED不止一種，有些用3V可勉強點亮，或在電容回電時微閃一下，
如果想長亮，就串到Rb中去吧，當管子開通 (暫穩態之始) 時，LED得到的幾乎是倍壓。

ID:1120622 · 發表于 2024-5-18 10:42

hhdsdy 發表于 2024-5-17 23:16
LEDWHITE是指白光LED，壓降約3V，用3V供電無法正常工作，要使用紅、綠或者黃色的LED，它們的壓降約為2V。

okok好的謝謝大佬😁

ID:1121431 · 發表于 2024-5-19 18:17

用自激多諧振蕩器

ID:517951 · 發表于 2024-5-20 07:48

這個是最基本, 數字電路入門就見到了的電路. 頻率要調低一點, 高于100hz以后, 人眼就分辨不出來是在交替閃爍了.

ID:1034262 · 發表于 2024-5-20 09:58

R3、R4用1K，電壓用12V，即可。

ID:876947 · 發表于 2024-5-21 12:10

99Lightyear 發表于 2024-5-18 10:42
okok好的謝謝大佬😁

這個回復是專業的
