AT89C51是一種帶4K字節FLASH存儲器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低電壓、高性能CMOS 8位微處理器，俗稱單片機。

AT89C2051是一種帶2K字節閃存可編程可擦除只讀存儲器的單片機。

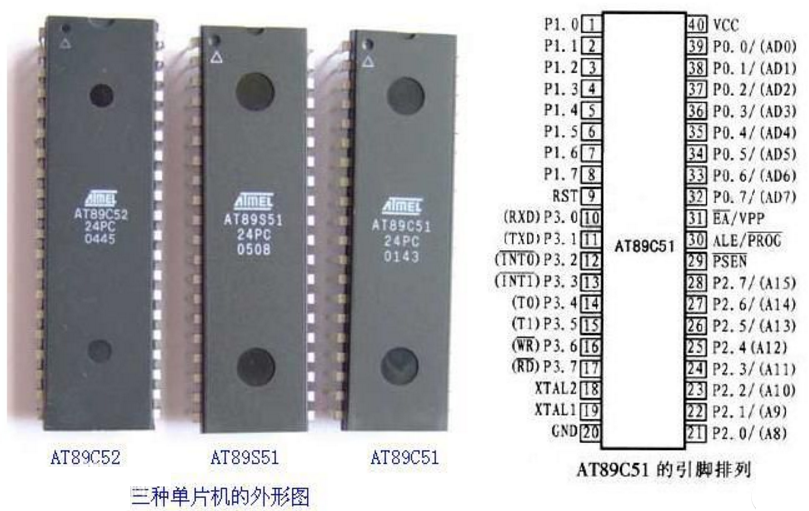

單片機的可擦除只讀存儲器可以反復擦除1000次。該器件采用ATMEL高密度非易失存儲器制造技術制造，與工業標準的MCS-51指令集和輸出管腳相兼容。由于將多功能8位CPU和閃速存儲器組合在單個芯片中，ATMEL的AT89C51是一種高效微控制器，AT89C051是它的一種精簡版本。AT89C51單片機為很多嵌入式控制系統提供了一種靈活性高且價廉的方案。外形及引腳排列如圖所示。


下載附件

2024-5-13 08:37 上傳

現在AT89S51/52已經取代了AT89C51/52。

在單片機應用系統中，顯示器顯示常用兩種方法：靜態顯示和動態掃描顯示。所謂動態顯示，就是一位一位地輪流點亮各位顯示器（掃描），對于每一位顯示器來說，每隔一段時間點亮一次。顯示器的亮度既與導通電流有關，也與點亮?xí)r間和間隔時間的比例有關。調整電流和時間參數，可實現亮度較高較穩定的顯示。

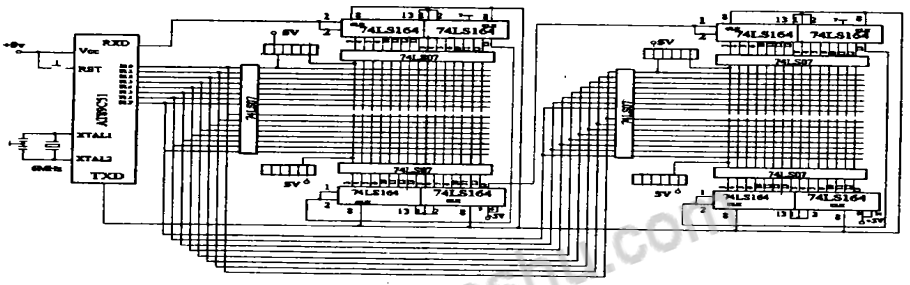

本次設計動態顯示兩個靜止?jié)h字“技術”。


下載附件

2024-5-13 08:37 上傳

ORG 0000H

MOV R1 ， # 07FH

CLR R6

CLR R5

MOV SCON ， # 00H

MOV DPTR ， # RTAB

ROT ： MOV A ， R1

RL A

MOV R1 ，A

MOV P1 ，A

LOOP ： MOV A ，R6

ADD A ， R5

MOVC A ， @A + DPTR

MOV SBUF ，A

JNB TI ， ＄

CLR TI

INC R6

CJNE R6 ， # 08H ，LOOP

CLR R6

MOV A ，R5

ADD A ， # 08H

MOV R5 ，A

CJNE R5 ， # 64H ，ROT

CLR R5

ACALL DELA Y

AJMP ROT

DELA Y:MOV R3 ， # 02H

DL ：MOV R4 ， # OFFH

DLO ：DJNZ R4 ，DLO

DJNZ R3 ，DL

RET

RTAB ： DB 44H ， 44H ， 10H ， 04H ， 92H ， OAH ，

00H ，02H

DB 24H ，04H ，10H ，04H ，92H ，OAH ，F(xiàn)EH ，02H

DB 10H ，04H ， 10H ，04H ，92H ，02H ， 10H ，02H

DB 28H ，14H ，4EH ，F(xiàn)EH ，10H ，02H ，10H ，OAH

DB 44H ，1BH ，10H ，06H ，10H ，04H ，F(xiàn)EH ，OAH

DB 84H ，04H ，10H ，04H ，10H ，04H ，92H ，OAH

DB OOH ，OOH ，F(xiàn)EH ，14H ，OOH ，OOH ，92H

OAH

DB OOH ，OOH ，82H ，24H ，OOH ，OOH ，92H ，

OAH

END
